Einstellungen
Verfügbare Einstellungen können in die Bereichs-, Kopplungs- und
Filtereinstellungen unterteilt werden. In der oberen Display-Zeile werden die
Bereichseinstellungen angezeigt, in der unteren Zeile sind Kopplungs- und
Filtereinstellungen kombiniert.

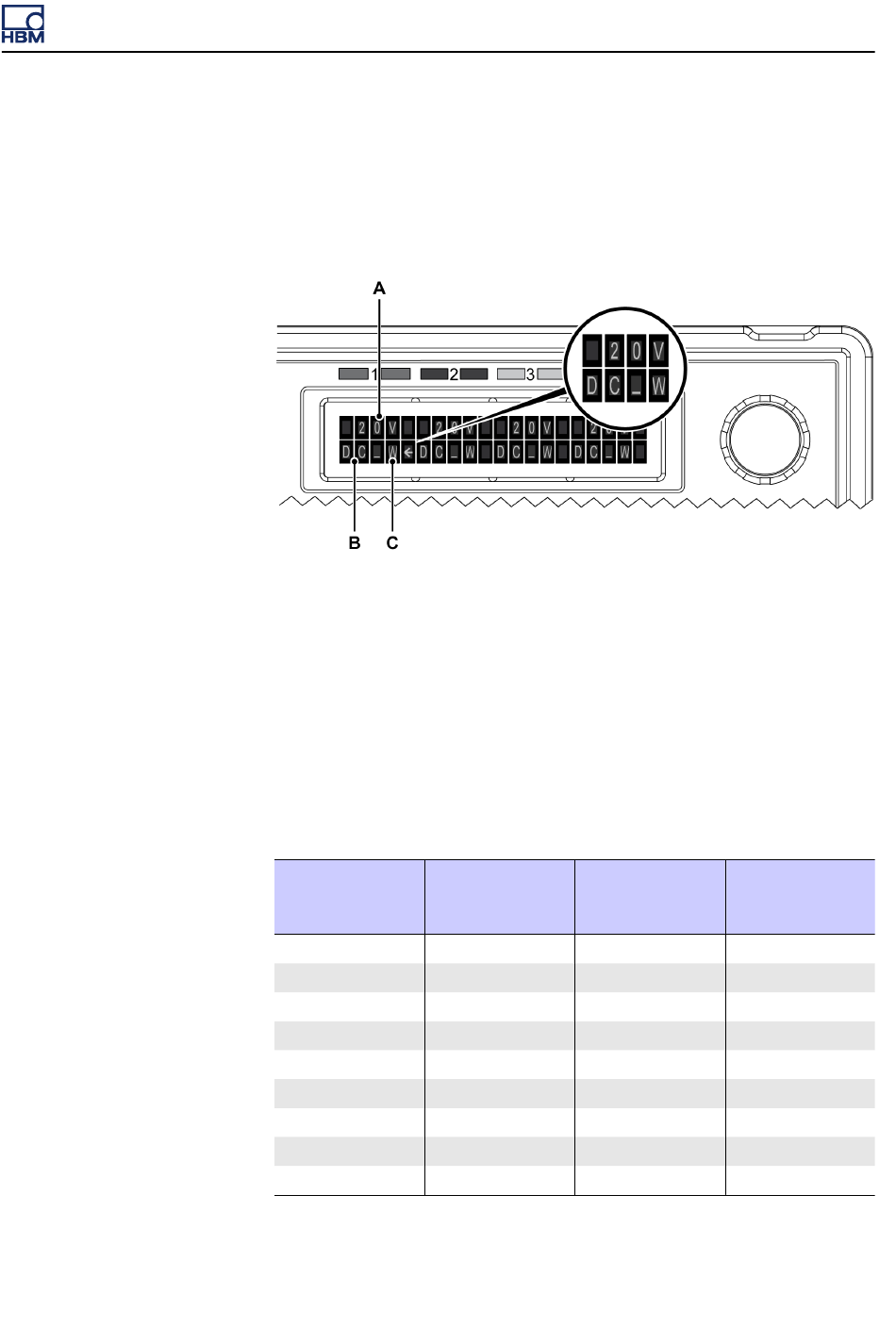

Abbildung 5.7: Einstellungen des ISOBE5600r-Empfängers: Bereich,
Kopplung, Filter
A
Bereichswert
B
Option für die Kopplung
C
Option für den Filter
5.3.1
Bereiche
Der ISOBE5600t verfügt über neun Bereiche zur Auswahl in 1, 2 oder 5er
Schritten.
Ausgewählter
Messbereichs-
umfang im Menü
0,2 V
0,4 V
1 V
2 V
4 V
10 V
20 V
40 V
100 V
Eingangsbereich
Ausgang (in 1
am Sender einge-
MΩ)
stellt
± 100 mV
± 2 V
± 200 mV
± 2 V
± 500 mV
± 2 V
± 1 V
± 2 V
± 2 V
± 2 V
± 5 V
± 2 V
± 10 V
± 2 V
± 20 V
± 2 V
± 50 V
± 2 V
ISOBE5600
Verstärkerleis-
tung/Dämpfung
X 20
X 10
X 4
X 2
X 1
÷ 2.5
÷ 5
÷ 10
÷ 25
