6.5

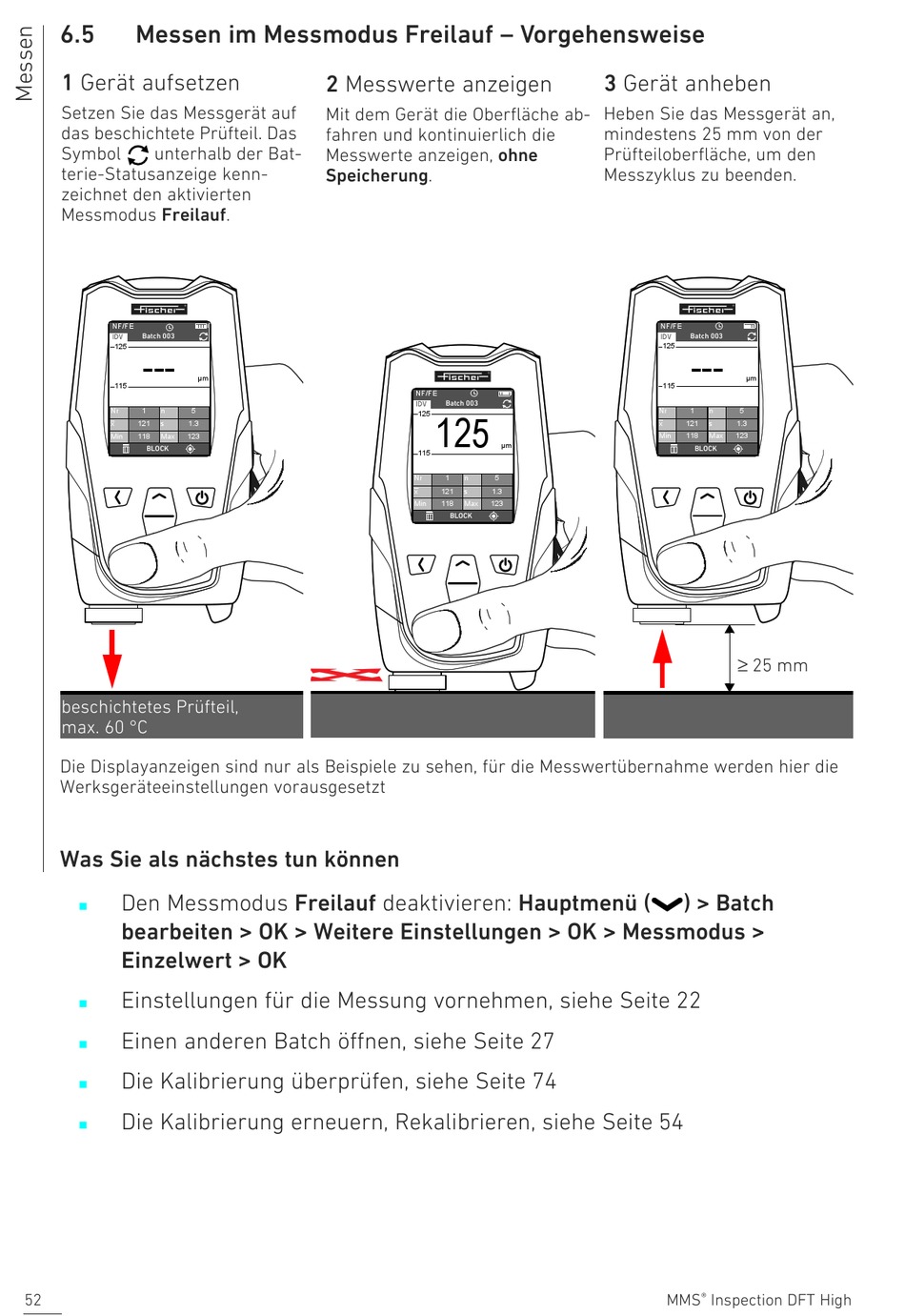

Messen im Messmodus Freilauf – Vorgehensweise
1 Gerät aufsetzen
Setzen Sie das Messgerät auf
das beschichtete Prüfteil. Das
Symbol
unterhalb der Bat-
terie-Statusanzeige kenn-
zeichnet den aktivierten
Messmodus Freilauf.
NF/FE
IDV
Batch 003
125
---
115
Nr
1
n
5
x
121
s
1.3
Min
118
Max
123
BLOCK
beschichtetes Prüfteil,
max. 60 °C
Die Displayanzeigen sind nur als Beispiele zu sehen, für die Messwertübernahme werden hier die
Werksgeräteeinstellungen vorausgesetzt
Was Sie als nächstes tun können
Den Messmodus Freilauf deaktivieren: Hauptmenü (
bearbeiten > OK > Weitere Einstellungen > OK > Messmodus >
Einzelwert > OK
Einstellungen für die Messung vornehmen, siehe Seite 22
Einen anderen Batch öffnen, siehe Seite 27
Die Kalibrierung überprüfen, siehe Seite 74
Die Kalibrierung erneuern, Rekalibrieren, siehe Seite 54
52
2 Messwerte anzeigen
Mit dem Gerät die Oberfläche ab-
fahren und kontinuierlich die
Messwerte anzeigen, ohne
Speicherung.
µm
NF/FE
IDV
Batch 003
125
125
µm
115
Nr
1
n
5
x
121
s
1.3
Min
118
Max
123
BLOCK
3 Gerät anheben
Heben Sie das Messgerät an,
mindestens 25 mm von der
Prüfteiloberfläche, um den
Messzyklus zu beenden.
NF/FE
IDV
Batch 003
125
---
µm
115
Nr
1
n
5
x
121
s
1.3
Min
118
Max
123
BLOCK
≥ 25 mm
) > Batch
®
MMS
Inspection DFT High
