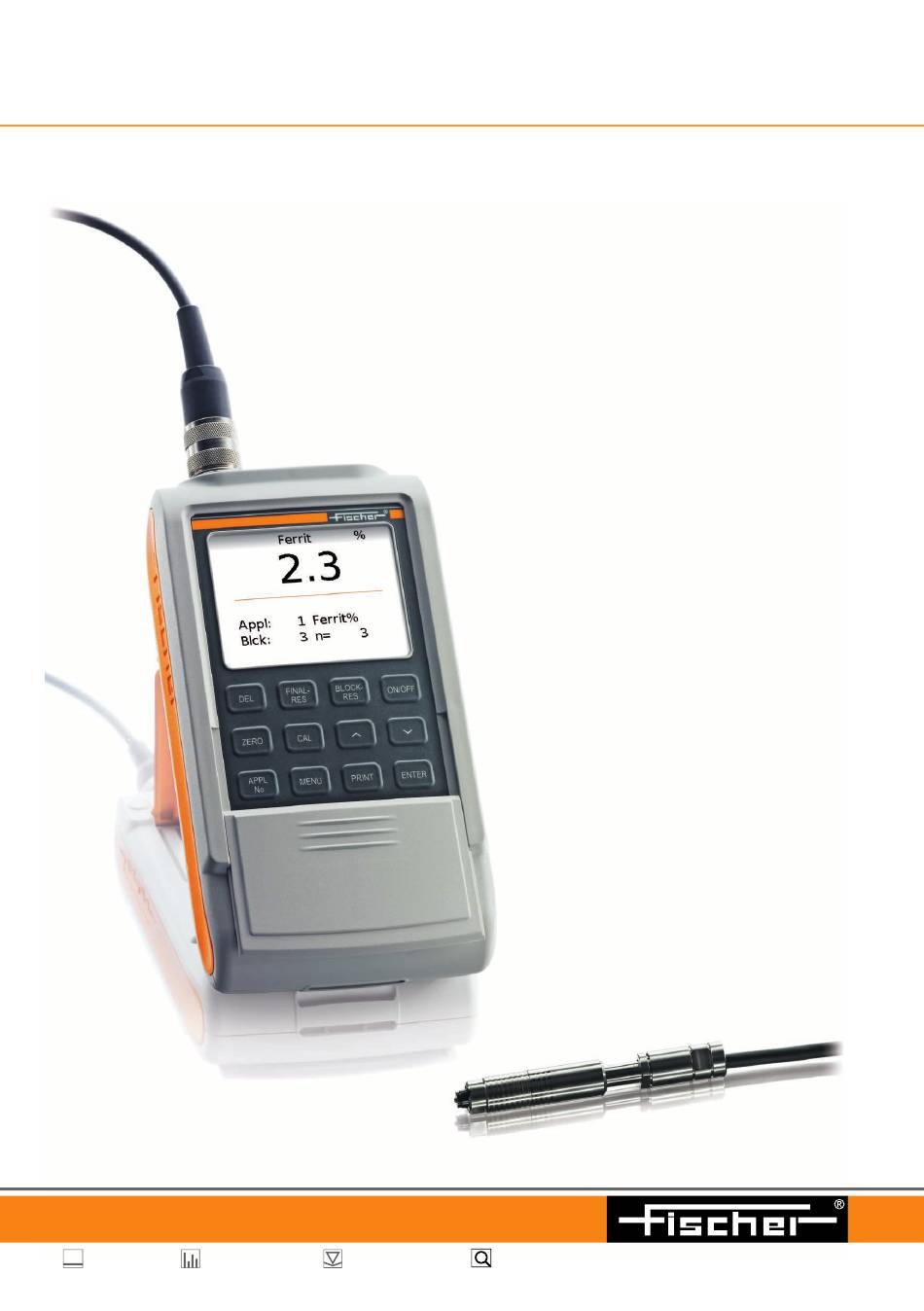

- Seite 1 Kurzbedienungsanleitung FERITSCOPE FMP30 ® Schichtdicke Materialanalyse Nanoindentation Werkstoffprüfung...
- Seite 2 Managementsystem zertifiziert von Schweizerische Verei- 9001:2015 nigung für Qualitäts- und Management-Systeme (SQS) © 2021 Helmut Fischer GmbH Institut für Elektronik und Messtechnik, Sindelfin- gen, Deutschland Dieses Dokument ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Kein Teil dieses Dokumentes darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne die schriftliche Genehmigung der Helmut Fischer GmbH Institut für Elektronik und Messtechnik reproduziert oder unter...
-
Seite 3: Inhaltsverzeichnis
1 Sicherheitshinweise ........1 2 Anwendungsbereich . -
Seite 4: Sicherheitshinweise
Messgerätes und ermöglicht einen schnellen Einstieg auf dem Weg zu Ihren ers- ten Messergebnissen. Eine ausführliche Bedienungsanleitung befindet sich auf der Fi- scher-Downloadseite https://docs.helmut-fischer.com/c27. Folgende Symbole werden in diesem Leitfaden verwendet: Kennzeichnet Sicherheitshinweise bei Gefahren für Personen und Warnungen vor Beschädigung des Messgerätes oder des Zubehörs. -
Seite 5: Beschreibung Des Messgerätes
Beschreibung des Messgerätes Sondenanschlussbuchse, Seite 9 Anzeige, Seite 3 Tasten zum direkten Auf- ruf von Funktionen, Seite 4 USB-Buchse zum An- schluss von Drucker und Taste ON/OFF: zum Ein- und Ausschalten des Messgerätes, Seite 10 Anschlussbuchse für das Steckernetzteil Abdeckung; unter der Ab- deckung befinden sich weitere Funktionstasten, Seite 4... -
Seite 6: Anzeige
Anzeige Neben den Textzeilen werden Symbole als Warnsignale und zur Kennzeich- nung von Geräteeinstellungen im Display angezeigt. Anzeigen- Erläuterung element Informationsymbole Die Normierungsroutine ist aktiv. Messen auf dem Base des Kalibriersatzes. Die Korrekturkalibrierungsroutine ist aktiv. Messen auf ver- schiedenen Kalibrierstandards. Ferrit Die Messung erfolgt nach dem magnetinduktiven Verfahren. -
Seite 7: Funktionen Der Tasten Des Bedienfeldes
Anzeigen- Erläuterung element Einzelblätter: Messvorschrift "Teiledefinition" ist aktiviert. Geräteeinstellungen Maßeinheit des dargestellten Messwertes, je nach Einstellung Ferritprozent, Ferritnummer und Alpha-Martensit-Gehalt. M% Der eingeschränkte Bedienmodus ist eingeschaltet, d. h. die Tasten MENU, ZERO und CAL sind gesperrt, die Servicefunkti- onen können nicht aufgerufen werden, Applikationen können nicht gelöscht, Applikationseinstellungen nicht geändert und eine Normierung/Korrekturkalibrierung kann nicht durchge- führt werden. - Seite 8 Taste Funktion BLOCK-RES Aufrufen des Blockergebnisses ON/OFF Ein- und Ausschalten des Messgeräts ZERO Aufrufen der Normierung Aufrufen der Korrekturkalibrierung Verändern der in der Anzeige dargestellten Angaben. Wenn länger als 3 Sekunden gedrückt wird, verändert sich die Anzeige schneller. ...
-
Seite 9: Base Und Kalibrierstandards
Base und Kalibrierstandards Zur Normierung wird ein sogenanntes Base eingesetzt; zur Korrekturkalibrie- rung werden zusätzlich zum Base ein, zwei oder drei Kalibrierstandards (Fer- ritstandards) eingesetzt. Kalibrierstandard (Ferritstandards) Base -Ferrit- gehalt- angabe Satznummer des Kalibrier- satzes Fig. 3-2 Kalibriersatz (Beispiel) Kurzbedienungsanleitung FERITSCOPE FMP30 ®... -
Seite 10: Handhabung Der Sonden
Handhabung der Sonden Beispiel: Sonde Sonde stets an der Griffhülse halten (rechte FGAB1.3-Fe Abb.). Sonde stets sanft und senkrecht zur Oberfläche des Messgegenstandes aufsetzen. Griffhülse Griffhülse bis zur Oberfläche des Messgegen- Messgegenstand standes schieben, so dass die Griffhülse auf dem Messgegenstand aufsitzt (rechtes Bild mitte und unten). -
Seite 11: Inbetriebnahme
Inbetriebnahme Batterien/Akkus einlegen Verwenden Sie nur Batterien des Typs MIGNON, 1,5 V, LR6 - AA - AM3 - MN1500 oder 4 Einzelakkus 1,2 V , NiMH, HR6 - AA. Anderenfalls kann es zu Beschädigungen am Gerät kommen. Verwenden Sie nur unbeschädigte Batterien/Akkus. Beim Einlegen der Batterien auf die richtige Polung... -
Seite 12: Sondenanschluss
Sondenanschluss Zur Messung des -Ferritgehaltes muss eine geeignete Messsonde an das Mess- gerät angeschlossen werden. Sonden nur bei ausgeschaltetem Messgerät anschließen bzw. anste- cken! Messgerät ausschalten: ON/OFF-Taste, rechts auf dem Bedienfeld, drücken. Die Anzeige ist nicht hinterleuchtet und es sind keine Zeichen zu erkennen. Messgerät und Zubehör sind vor elektrostatischer Aufladung zu schüt- zen! Elektrische Entladungen können geräteinterne Komponenten beschädi-... -
Seite 13: Messgerät Ein-/Ausschalten
Messgerät ein-/ausschalten Einschalten des Messgerätes Taste ON/OFF drücken zum Einschalten des Messgerätes. Ausschnitt der Erläuterung Anzeige Nach dem Einschalten ertönt ein akustisches Signal. Im Display erscheint für einige Sekunden eine Start- anzeige (siehe linke Abb.). Die Messwertanzeige erscheint und das Gerät ist messbe- reit. -
Seite 14: Anlegen Einer Applikation
betätigen!" erscheint. Es wurde noch keine Applikation im Messgerät angelegt. Sie müssen eine Applikation anlegen ( 11). Die Anzeige "W006 Sonde wurde gewechselt" erscheint kurzzeitig. Die angeschlossene Sonde ist nicht die Sonde, mit der die letzte Messung in dieser Applikation durchgeführt wurde. In der Messwertanzeige blinkt in roten Buchstaben der Sondenname der Sonde, mit der die letzte Messung durchgeführt wurde. -
Seite 15: Neue Sonde Zuweisen
Tastenfolge/ Display Erläuterung Tätigkeit Freie Applikationsnummer auswählen. oder O Appl: 0 n= O Appl: 1 n= O Appl: 2 n= O Appl: 3 n= Appl: 4 ------ O Appl: 4 ------ O Appl: 5 ------ Anlegen: ENTER Applikation anlegen starten. ENTER ... - Seite 16 Tastenfolge/ Display Erläuterung Tätigkeit Diese Warnmeldung erscheint kurzzeitig nach dem Einschalten, wenn eine andere Sonde, als die zuletzt verwendete, an das Sonde wurde gewechselt Messgerät angeschlossen wurde. Die jetzt angeschlossene Sonde kann der Applikati- on zugewiesen werden. Es erscheint nebenstehende Anzeige. Neue Sonde Bsp.: FGAB1.3-Fe = Name der angeschlos- zuweisen?
-
Seite 17: Messgerät Und Sonde Abgleichen
Messgerät und Sonde abgleichen Normierung Bei der Normierung wird ein neuer Nullpunkt für die Kalibrierkurve der aktuel- len Applikation bestimmt und in der aktuellen Applikation gespeichert. Die Ko- effizienten der Masterkennlinie im EEPROM des Sondensteckers bleiben unver- ändert. Benötigte Materialien Base aus Kalibriersatz Vorgehensweise Tastenfolge/... -
Seite 18: Korrekturkalibrierung
Tastenfolge/ Display Erläuterung Tätigkeit Die neue Nullpunkteinstellung für die Kali- ENTER Zero CAL FerritNC/NF 0------ brierkurve wird automatisch berechnet und in der geöffneten Applikation gespeichert. Appl: 4 Ferrit% Das Gerät ist jetzt wieder messbereit. Blck: 2 n= Nach jeder Normierung sind Vergleichsmessungen auf zertifizierten Kalibrier- standards zur Überprüfung der Normierung durchzuführen! Korrekturkalibrierung Möglichkeiten... - Seite 19 Vorgehensweise Tastenfolge/ Display Erläuterung Tätigkeit Die Korrekturkalibrierungsroutine für die ak- Zero Ferrit 0.00 tuellen Applikation mit der Taste CAL star- ten. 0.00 n= Grundwerkstoff 0.00: aktueller Messwert Abbruch: ENTER s: Standardabweichung n: Anzahl der Messungen Grundwerkstoff Fe: Base aus dem Kalibrier- satz Mindestens 5 Messungen auf dem Base aus Zero...
- Seite 20 Tastenfolge/ Display Erläuterung Tätigkeit Eingabe: : Der Sollwert für den -Ferrit- Zero Ferrit oder 10.5 gehalt des gemessenen Standards 1 wird mit den Pfeiltasten eingestellt. 0.22 n= KAL-Sollwert1: 10.90 Eingabe: Abbruch: ENTER KAL-Sollw. 1: 10.90: Anzeige des einge- Anzeigenbeispiel stellten Sollwertes des gemessenen Standards 1 (Beispiel: 10,9 Fe%).
-
Seite 21: Messen
Beim Messen sind unbedingt die Hinweise aus der Bedienungsanleitung, insbesondere hinsichtlich des Einflusses der Geometrie des Messgegen- standes, zu beachten! https://docs.helmut-fischer.com/c27 Fischer-Downloadseite Um eine Messung durchzuführen, muss die Sonde senkrecht auf die Oberfläche des Messgegenstandes aufgesetzt werden. Nach der Messwertübernahme die Sonde wieder abheben, mindestens 25 mm. -
Seite 22: Auswählen Der Gewünschten Applikation
Auswählen der gewünschten Applikation Um -Ferritgehaltmessungen durchführen zu können, muss eine Sonde an das Messgerät angeschlossen und eine Applikation ausgewählt werden, die mit der angeschlossenen Sonde angelegt wurde. Falls nach dem Einschalten des Messgeräts oder nach dem Auswäh- len einer Applikation das Symbol [Ferrit] in der Anzeige blinkt, wurde mit der angeschlossenen Sonde noch keine Applikation ange- legt. -
Seite 23: Applikationsspezifische Einstellungen Für Die Messung
Anzeige), ist die Taste MENU nicht aktiv, d. h. diese applikationsspezifischen Einstellungen können nicht verändert werden! Weitere Informationen zu Applikationen und applikationsspezifischen Ein- stellungen erhalten Sie in der Bedienungsanleitung Ihres Messgerätes https://docs.helmut-fischer.com/c27 Fischer-Downloadseite Kurzbedienungsanleitung FERITSCOPE FMP30 ®... -
Seite 24: Servicefunktionen
Servicefunktionen Alle Geräteeinstellungen werden im Menü "Servicefunktionen" eingestellt. Menü "Servicefunktionen" aufrufen Tastenfolge/ Display Erläuterung Tätigkeit Das Messgerät ist eingeschaltet. ON/OFF 5 x ENTER Taste ENTER 5 mal drücken. Im Dis- play erscheint die Kennzahl 157. Eingabe: Kennzahl auf 159 erhöhen: 2 mal die ... - Seite 25 Menü "Servicefunktionen" verlassen Tastenfolge/ Erläuterung Tätigkeit Das Menü "Servicefunktionen" wird durch Drücken der Taste DEL verlassen. Das Gerät ist wieder messbereit. Übersicht der Servicefunktionen Servicemenü Funktionen System Sprache Uhrzeit Datum Datumformat Helligkeit Beleuchtung Autom. Abschalten Initialisierung Auswertung Blockergebnis Histogramm USB* Ausgabe (Einzelwerte/Blockmittelwerte/nach Messvorschrift) Gruppenseparator (ein/aus)
- Seite 26 Servicemenü Funktionen Gerätemodus Eingeschr. Modus (ein/aus) Analoganzeige (ein/aus) Matrixmodus (ein/aus) Verkettung (ein/aus) Messung Akustisches Signal (ein/aus) Messeffekt (autom. Messwertübernahme ein/aus) Extern Start (ein/aus) Messmodus (Standard/Flächenmessung/Automatische Messung) Einheit (Vordefinition: FN, %Fe oder immer Fragen) Messgröße (Ferritgehalt und/oder Zählraten) Luftwertübernahme (dynamisch oder statisch, nur für automatisierte Messungen relevant) Speichermodus speichern/nicht speichern/löschen bei off...
