Verwandte Anleitungen für FISCHER DA09
Inhaltszusammenfassung für FISCHER DA09

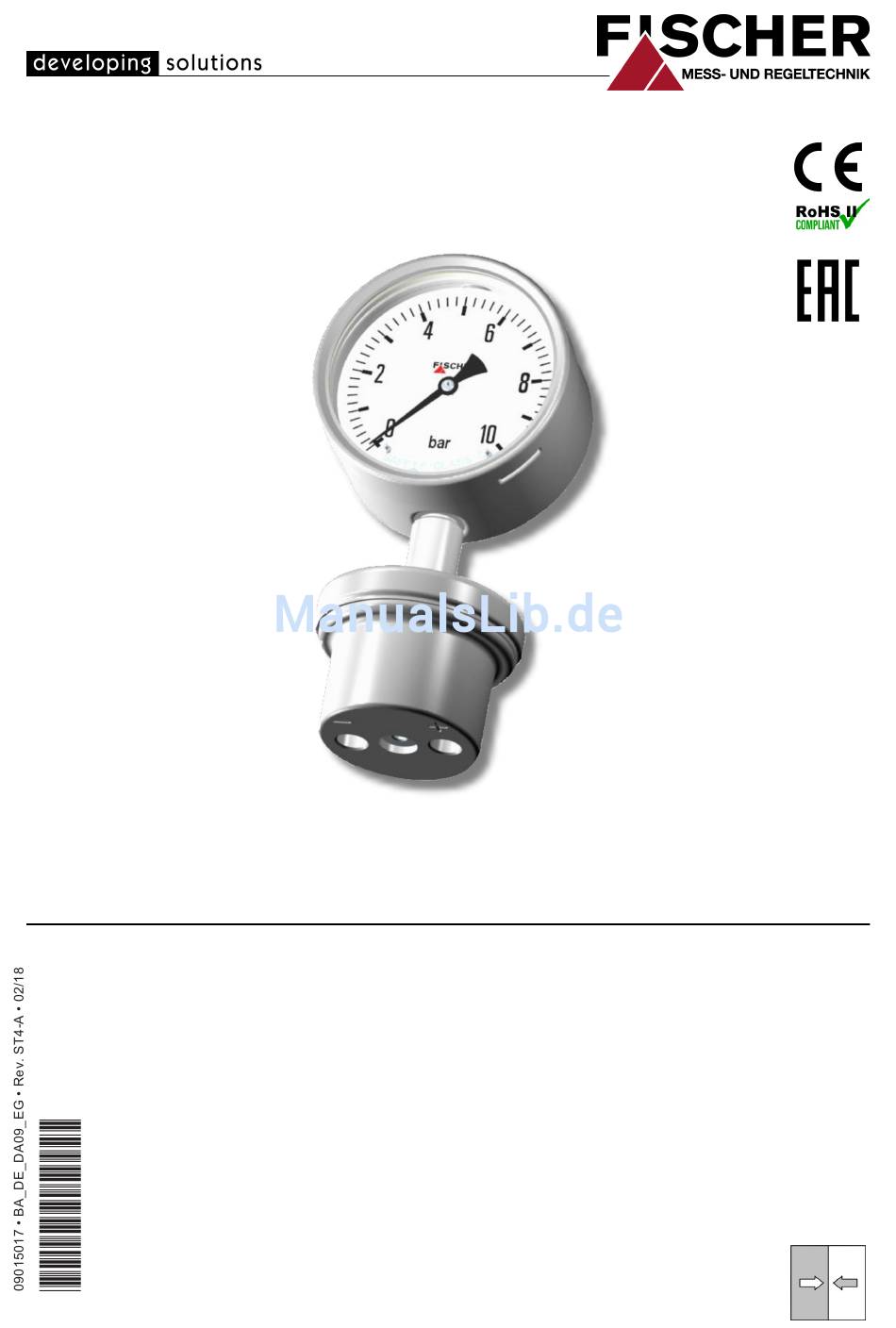

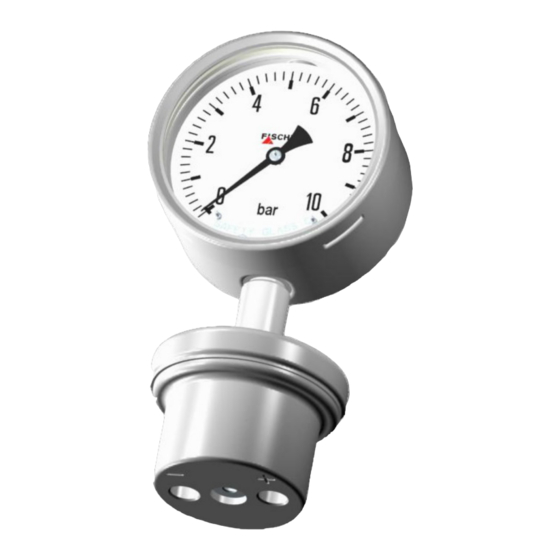

- Seite 1 Betriebsanleitung DA09 Differenzdruck Messgerät Druckstufen PN10/PN25 Plattenfedermanometer CrNi-Stahl-Ausführung...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ............................ 4 1.1 Allgemeines .............................. 4 1.2 Personalqualifikation.......................... 4 1.3 Gefahren bei Missachtung der Sicherheitshinweise................. 4 1.4 Sicherheitshinweise für Betreiber und Bediener.................. 4 1.5 Unzulässiger Umbau .......................... 4 1.6 Unzulässige Betriebsweisen........................ 5 1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage .............. 5 1.8 Symbolerklärung............................ 5... -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines WARNUNG Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässige Betriebsweisen
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden. -
Seite 6: Produkt Und Funktionsbeschreibung
• Plattenfedermanometer DA09 • Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Das Plattenfedermanometer DA09 eignet sich zur Messung und Anzeige von Differenzdrücken bei gasförmigen und flüssigen, aggressiven Medien. Das Ge- rät ist komplett aus CrNi-Stahl gefertigt und eignet sich zur Verwendung in ag- gressiver Umgebung. - Seite 7 FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 Bajonettringgehäuse NG160 Bajonettringgehäuse NG100 bar Messsystem mbar Messsystem Prozessanschluss Prozessanschluss mit Außengewinde mit Innengewinde Abb. 2: Geräteausführungen NG100, NG160 Elektr. Zusatzeinrichtung z.B. Drehwinkelgeber Typenschild + Anschlussbild Kabeldose Prozessanschluss mit G¼ Innengewinde Abb. 3: Geräteausführungen Zusatzeinrichtung...
-
Seite 8: Typenschild
2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.6 Typenschild Das dargestellte Typenschild dient als Beispiel, welche Angaben enthalten sind. Die angegebenen Daten sind rein fiktiv, entsprechen aber den tatsächlich gege- benen Möglichkeiten. Weitere Informationen entnehmen Sie bitte dem Bestell- kennzeichen am Ende dieser Anleitung. -
Seite 9: Montage
FISCHER Mess- und Regeltechnik GmbH Montage | 3 3 Montage 3.1 Allgemeines Das Gerät kann auf folgende Arten montiert werden: 1. Direktmontage Das Gerät eignet sich zur direkten Montage auf den Druckleitungen. Das Gewicht des Gerätes ist abhängig von der Ausführung. Eventuell ist für eine geeignete Stützkonstruktion zu sorgen. -
Seite 10: Elektroanschluss
3 | Montage FISCHER Mess- und Regeltechnik GmbH Differenzdruck höherer Druck niedrigerer Druck Für den Prozessanschluss gibt es folgende Optionen: G½ G½ G½ G½ Innengewinde Aussengewinde Schneidring- verschraubung 1/4-18 NPT 1/4-18 NPT G½ 12 mm Rohr 1/2-14 NPT 1/2-14 NPT Abb. 6: Prozessanschluss... - Seite 11 FISCHER Mess- und Regeltechnik GmbH Montage | 3 Abb. 8: HAN 7D Kabelverschraubung M20 x 1,5 Tüllengehäuse Han 3A Buchseneinsatz Han 7D Stifteinsatz Han 7D Sicherungsbügel Anbaugehäuse Han 3A 3.3.2 Kontaktvorrichtungen Kontaktvorrichtungen werden nach Datenblatt KE geliefert. Dort finden Sie eine Darstellung aller Varianten, deren Anschlussbelegung und die technischen Da- ten.
- Seite 12 3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.3.3 Drehwinkelgeber KINAX 3W2 Der Drehwinkelgeber dient zur Erfassung von Winkelpositionen, Aufbereitung und Bereitstellung von Messwerten als elektrisches Ausgangssignal 0/4 … 20 mA für das Folgegerät. Drehwinkelgeber werden nach Datenblatt KE09 geliefert. Dort finden Sie weitere Informationen zur Anschlussbelegung und die technischen Daten.
-
Seite 13: Inbetriebnahme
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungs- und Messleitungen. Alle Anschlussleitungen müssen so verlegt werden, dass keine mechanischen Kräfte auf das Gerät einwirken. Vor der Inbetriebnahme ist die Dichtheit der Druckanschlussleitungen zu prüfen. -
Seite 14: Schaltpunkteinstellung
4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.3 Schaltpunkteinstellung Bei Geräten mit Kontaktvorrichtungen ist in der Frontscheibe des Messgerätes ein Verstellschloss angebracht. Damit können die an den Sollwertzeigern ange- brachten Kontakte auf jeden Punkt des Skalenbereiches eingestellt werden. Aus Gründen der Schaltgenauigkeit und der Lebensdauer der mechanischen Messsysteme sollten die Schaltpunkte zwischen 10% und 90% der Messspan- ne liegen. -
Seite 15: Instandhaltung
FISCHER Mess- und Regeltechnik GmbH Instandhaltung | 5 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 16: Technische Daten
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6 Technische Daten 6.1 Allgemeines Bitte beachten Sie hierzu auch das Bestellkennzeichen. 6.2 Eingangskenngrößen Messgröße Absolutdruck bei gasförmigen und flüssigen, aggressiven Medien. Messbereiche [bar, mbar] Messbereich Messbereich 0 … 0,6 bar 25 bar -1 …... -
Seite 17: Messgenauigkeit
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 Druckbelastung Ruhebelastung Skalenendwert Wechselbelastung Skalenendwert Überlastbarkeit einseitig (+) und (-) 10 x Skalenendwert ≤ PN 6.3 Messgenauigkeit Genauigkeitsklasse Kennlinienabweichung ± 1,6 % vom Messbereich (FS) Temperatureinfluss (Referenz + 20°C) ± 0,8 %FS / 10K Einfluss des statischen Drucks für... - Seite 18 6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Elektrischer Anschluss Bei Geräten mit elektrischen Zusatzeinrichtungen erfolgt der Anschluss mittels einer seitlich angebrachten Kabeldose bzw. bei der Kraftwerksausführung mit einem Han 7D Steckverbinder. Die Anschlussbelegung ist abhängig von der be- stellten Ausführung und ist den Datenblättern KE bzw.
- Seite 19 FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 Zusatzeinrichtungen Kontaktvorrichtungen Grenzsignalgeber (Kontakte) sowie kapazitive Drehwinkelumformer mit dreh- winkelproportionalem Ausgangssignal können in das mit einem entsprechend hohen Bajonettring vergrößerte Gehäuse eingebaut werden. Für den Betrieb einer solchen Kontaktvorrichtung ist ein bestimmter Mindest- druck notwendig, daher gibt es bei den mbar Messbereichen eine untere Gren- ze.
-
Seite 20: Maßzeichnungen
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.6 Maßzeichnungen Alle Abmessungen in mm, sofern nicht anders angegeben. 6.6.1 Standardausführung 40,5 Ø63 Abb. 17: Maßbild 25 ... 250 mbar Messbereiche 25 … 250 mbar Gehäuse Tol. NG100 ± 0,1 15,5 NG160 ±... -
Seite 21: Rohr Und Wandmontage
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.6.2 Rohr und Wandmontage Die angegebenen Maße gelten für alle Gehäuseausführungen. Dargestellt ist exemplarisch ein Bajonettringgehäuse NG160. Ø62 2'' Rohr 73 ± 0,1 Rohrmontage Messbereich Tol. 25 ... 250 mbar ± 0,1 110,4 0,4 ... -
Seite 22: Anschlusszapfen Mit Zylindrischem Außengewinde
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.6.3 Prozessanschluss 25 ... 250 mbar 0,4 ... 25 bar G¼ Abb. 19: Prozessanschluss 6.6.3.1 Anschlusszapfen mit zylindrischem Außengewinde G¼ Tol. ±0,1 ±0,2 ±0,3 ±0,2 ±0,2 ±0,1 ±0,1 G½ 17,5 G¼ SW:= Schlüsselweite Abb. 20: Anschlusszapfen G... -
Seite 23: Zusatzeinrichtungen
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.6.4 Zusatzeinrichtungen 6.6.4.1 Sicherheitsausführung Das Gerät kann in einem Sicherheitsgehäuse nach DIN 837 mit bruchsicherer Trennwand und ausblasbarer Rückwand (S3) geliefert werden. Markenzeiger Kontaktvorrichtung Kabeldose hoher Bajonettring Abb. 23: Sicherheitsgehäuse 6.6.4.2 Bajonettringgehäuse Ausführung mit Kabeldose... - Seite 24 6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Ausführung mit HAN 7D (Kraftwerk) NG100 = 138 NG160 = 167,5 Abb. 25: Bajonettringgehäuse mit HAN 7D 24 / 32 BA_DE_DA09_EG...
-
Seite 25: Bestellkennzeichen
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7 Bestellkennzeichen Kennzeichen Nr. 10 11 12 13 14 15 16 [1,2] Messbereich [1,2] Messbereich 0 … 0,6 bar 25 bar -1 … 0,6 bar 25 bar 0 … 1 bar 25 bar -1 …... - Seite 26 7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH Nenndruck (PN) 10 bar = 1 MPa ≈ 145 PSI MB ≤ 250 mbar = 25 kPa ≈ 3,63 PSI 25 bar = 2,5 MPa ≈ 362 PSI MB ≥ 400 mbar = 40 kPa ≈ 5,80 PSI Die Nenndruckbereiche (PN) sind an die Messbereiche (MB) gekoppelt und können nicht frei kombiniert werden.
-
Seite 27: Zubehör
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 [15] Kontakte / Transmitter Ohne Kontakte / Transmitter Kontakte nach Datenblatt KE Messbereiche ≥ 100 mbar Drehwinkelgeber nach Datenblatt KE09 Messbereiche ≥ 100 mbar Kontakte mit Steckeranschluss Kraftwerksausführung 7.1 Zubehör Best. Nr. -
Seite 28: Anhang
8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8 Anhang Abb. 26: CE_DE_DA09_10 28 / 32 BA_DE_DA09_EG... - Seite 29 FISCHER Mess- und Regeltechnik GmbH Anhang | 8 Abb. 27: CE_DE_DA09_20 BA_DE_DA09_EG 29 / 32...
-
Seite 30: Eac Deklaration
8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8.1 EAC Deklaration Abb. 28: ЕАЭС N RU Д-DЕ.АЛ16.В.77754 30 / 32 BA_DE_DA09_EG... - Seite 31 FISCHER Mess- und Regeltechnik GmbH Anhang | 8 BA_DE_DA09_EG 31 / 32...
- Seite 32 8 | Anhang FISCHER Mess- und Regeltechnik GmbH 32 / 32 BA_DE_DA09_EG...
