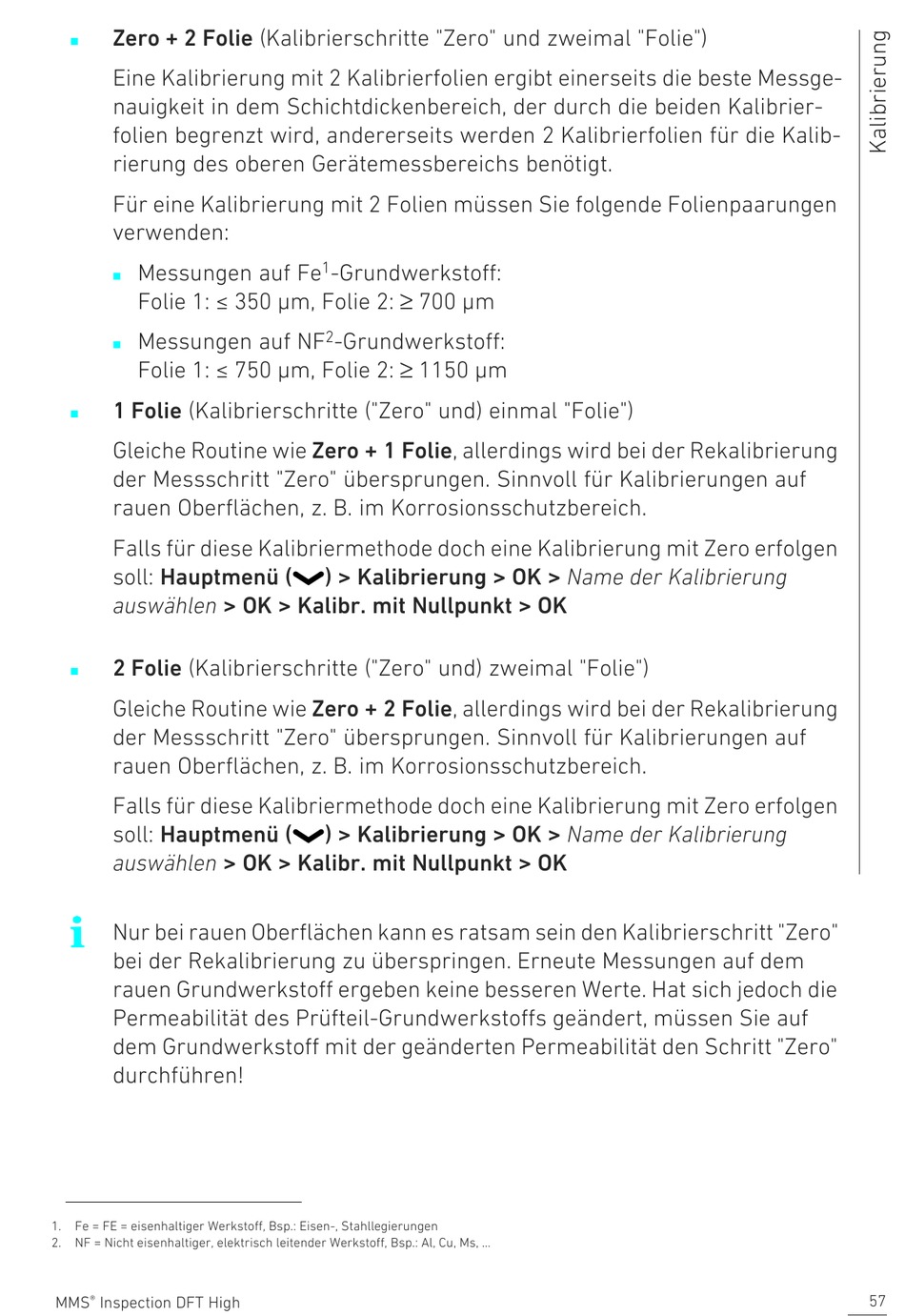

Zero + 2 Folie (Kalibrierschritte "Zero" und zweimal "Folie")
Eine Kalibrierung mit 2 Kalibrierfolien ergibt einerseits die beste Messge-
nauigkeit in dem Schichtdickenbereich, der durch die beiden Kalibrier-
folien begrenzt wird, andererseits werden 2 Kalibrierfolien für die Kalib-
rierung des oberen Gerätemessbereichs benötigt.
Für eine Kalibrierung mit 2 Folien müssen Sie folgende Folienpaarungen
verwenden:
Messungen auf Fe
Folie 1: ≤ 350 μm, Folie 2: ≥ 700 μm
Messungen auf NF
Folie 1: ≤ 750 μm, Folie 2: ≥ 1150 μm
1 Folie (Kalibrierschritte ("Zero" und) einmal "Folie")
Gleiche Routine wie Zero + 1 Folie, allerdings wird bei der Rekalibrierung
der Messschritt "Zero" übersprungen. Sinnvoll für Kalibrierungen auf
rauen Oberflächen, z. B. im Korrosionsschutzbereich.
Falls für diese Kalibriermethode doch eine Kalibrierung mit Zero erfolgen
soll: Hauptmenü (
auswählen > OK > Kalibr. mit Nullpunkt > OK
2 Folie (Kalibrierschritte ("Zero" und) zweimal "Folie")
Gleiche Routine wie Zero + 2 Folie, allerdings wird bei der Rekalibrierung
der Messschritt "Zero" übersprungen. Sinnvoll für Kalibrierungen auf
rauen Oberflächen, z. B. im Korrosionsschutzbereich.
Falls für diese Kalibriermethode doch eine Kalibrierung mit Zero erfolgen
soll: Hauptmenü (
auswählen > OK > Kalibr. mit Nullpunkt > OK
Nur bei rauen Oberflächen kann es ratsam sein den Kalibrierschritt "Zero"
bei der Rekalibrierung zu überspringen. Erneute Messungen auf dem
rauen Grundwerkstoff ergeben keine besseren Werte. Hat sich jedoch die
Permeabilität des Prüfteil-Grundwerkstoffs geändert, müssen Sie auf
dem Grundwerkstoff mit der geänderten Permeabilität den Schritt "Zero"
durchführen!
1. Fe = FE = eisenhaltiger Werkstoff, Bsp.: Eisen-, Stahllegierungen
2. NF = Nicht eisenhaltiger, elektrisch leitender Werkstoff, Bsp.: Al, Cu, Ms, ...
®
MMS
Inspection DFT High
1
-Grundwerkstoff:
2
-Grundwerkstoff:
) > Kalibrierung > OK > Name der Kalibrierung
) > Kalibrierung > OK > Name der Kalibrierung
57
