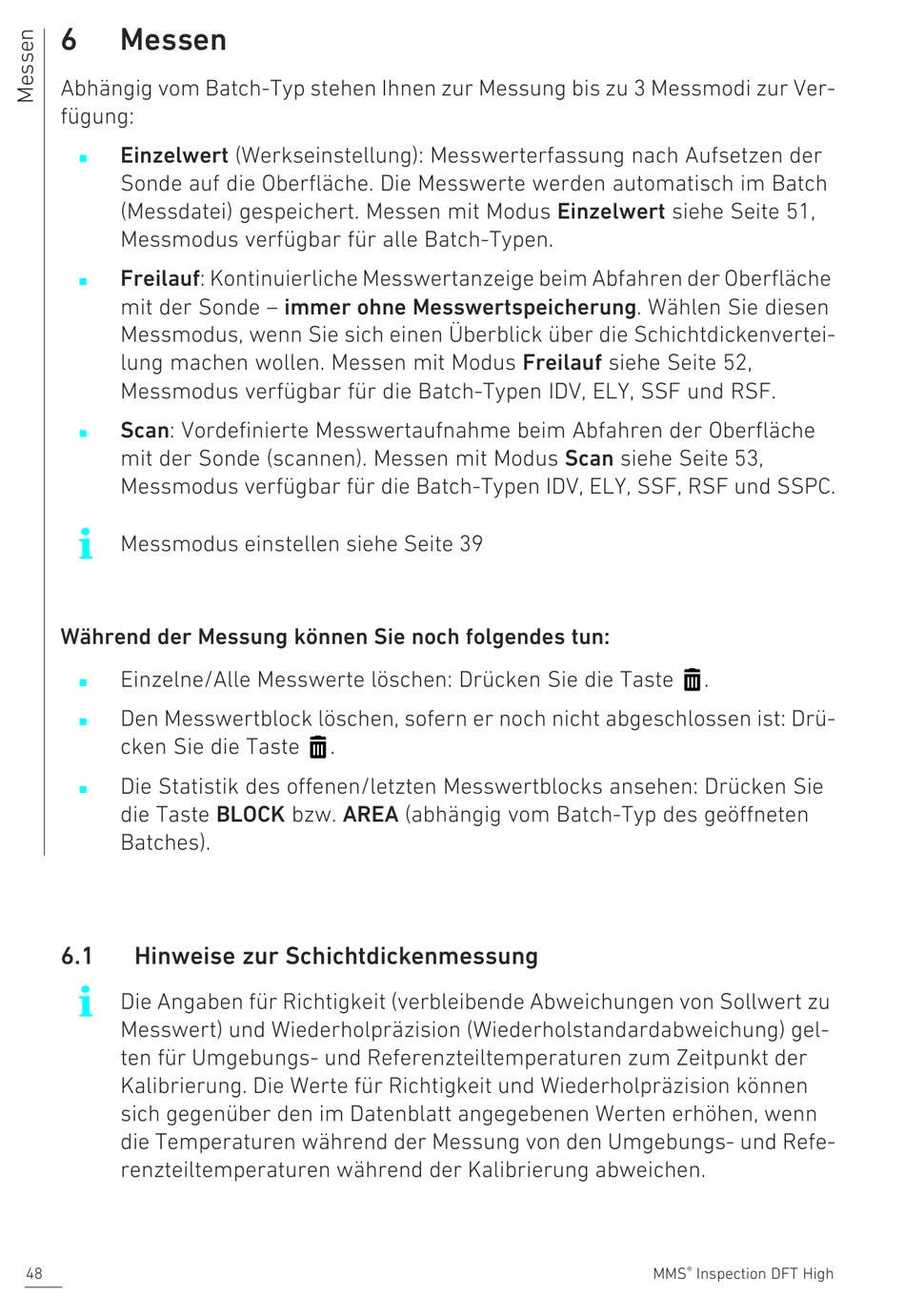

6
Messen
Abhängig vom Batch-Typ stehen Ihnen zur Messung bis zu 3 Messmodi zur Ver-
fügung:
Einzelwert (Werkseinstellung): Messwerterfassung nach Aufsetzen der
Sonde auf die Oberfläche. Die Messwerte werden automatisch im Batch
(Messdatei) gespeichert. Messen mit Modus Einzelwert siehe Seite 51,
Messmodus verfügbar für alle Batch-Typen.
Freilauf: Kontinuierliche Messwertanzeige beim Abfahren der Oberfläche
mit der Sonde – immer ohne Messwertspeicherung. Wählen Sie diesen
Messmodus, wenn Sie sich einen Überblick über die Schichtdickenvertei-
lung machen wollen. Messen mit Modus Freilauf siehe Seite 52,
Messmodus verfügbar für die Batch-Typen IDV, ELY, SSF und RSF.
Scan: Vordefinierte Messwertaufnahme beim Abfahren der Oberfläche
mit der Sonde (scannen). Messen mit Modus Scan siehe Seite 53,
Messmodus verfügbar für die Batch-Typen IDV, ELY, SSF, RSF und SSPC.
Messmodus einstellen siehe Seite 39
Während der Messung können Sie noch folgendes tun:
Einzelne/Alle Messwerte löschen: Drücken Sie die Taste
Den Messwertblock löschen, sofern er noch nicht abgeschlossen ist: Drü-
cken Sie die Taste
Die Statistik des offenen/letzten Messwertblocks ansehen: Drücken Sie
die Taste BLOCK bzw. AREA (abhängig vom Batch-Typ des geöffneten
Batches).
6.1
Hinweise zur Schichtdickenmessung
Die Angaben für Richtigkeit (verbleibende Abweichungen von Sollwert zu
Messwert) und Wiederholpräzision (Wiederholstandardabweichung) gel-
ten für Umgebungs- und Referenzteiltemperaturen zum Zeitpunkt der
Kalibrierung. Die Werte für Richtigkeit und Wiederholpräzision können
sich gegenüber den im Datenblatt angegebenen Werten erhöhen, wenn
die Temperaturen während der Messung von den Umgebungs- und Refe-
renzteiltemperaturen während der Kalibrierung abweichen.
48
.
.
®
MMS
Inspection DFT High
