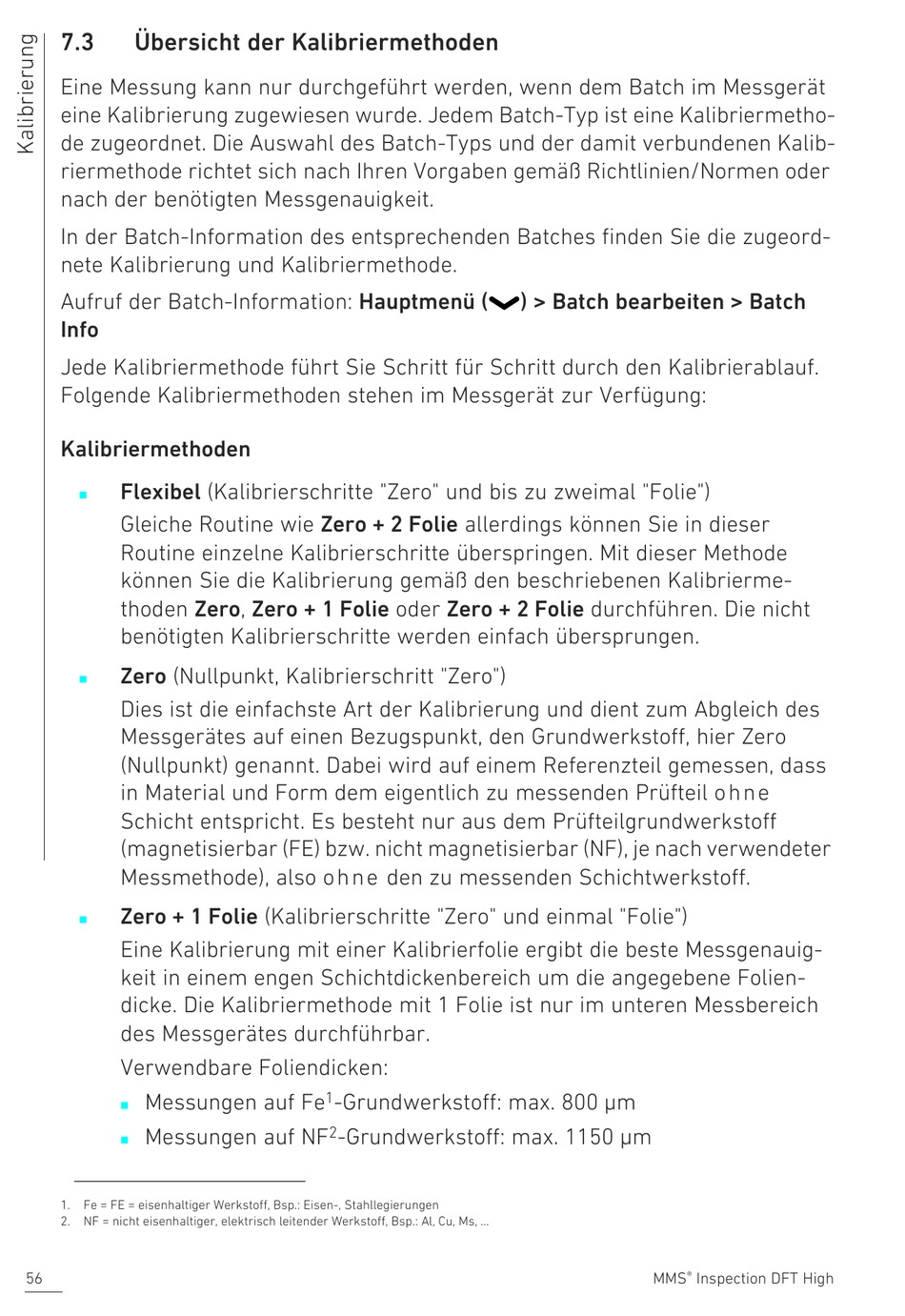

7.3
Übersicht der Kalibriermethoden
Eine Messung kann nur durchgeführt werden, wenn dem Batch im Messgerät
eine Kalibrierung zugewiesen wurde. Jedem Batch-Typ ist eine Kalibriermetho-
de zugeordnet. Die Auswahl des Batch-Typs und der damit verbundenen Kalib-
riermethode richtet sich nach Ihren Vorgaben gemäß Richtlinien/Normen oder
nach der benötigten Messgenauigkeit.
In der Batch-Information des entsprechenden Batches finden Sie die zugeord-
nete Kalibrierung und Kalibriermethode.
Aufruf der Batch-Information: Hauptmenü (
Info
Jede Kalibriermethode führt Sie Schritt für Schritt durch den Kalibrierablauf.
Folgende Kalibriermethoden stehen im Messgerät zur Verfügung:
Kalibriermethoden
Flexibel (Kalibrierschritte "Zero" und bis zu zweimal "Folie")
Gleiche Routine wie Zero + 2 Folie allerdings können Sie in dieser
Routine einzelne Kalibrierschritte überspringen. Mit dieser Methode
können Sie die Kalibrierung gemäß den beschriebenen Kalibrierme-
thoden Zero, Zero + 1 Folie oder Zero + 2 Folie durchführen. Die nicht
benötigten Kalibrierschritte werden einfach übersprungen.
Zero (Nullpunkt, Kalibrierschritt "Zero")
Dies ist die einfachste Art der Kalibrierung und dient zum Abgleich des
Messgerätes auf einen Bezugspunkt, den Grundwerkstoff, hier Zero
(Nullpunkt) genannt. Dabei wird auf einem Referenzteil gemessen, dass
in Material und Form dem eigentlich zu messenden Prüfteil o hn e
Schicht entspricht. Es besteht nur aus dem Prüfteilgrundwerkstoff
(magnetisierbar (FE) bzw. nicht magnetisierbar (NF), je nach verwendeter
Messmethode), also oh n e den zu messenden Schichtwerkstoff.
Zero + 1 Folie (Kalibrierschritte "Zero" und einmal "Folie")
Eine Kalibrierung mit einer Kalibrierfolie ergibt die beste Messgenauig-
keit in einem engen Schichtdickenbereich um die angegebene Folien-
dicke. Die Kalibriermethode mit 1 Folie ist nur im unteren Messbereich
des Messgerätes durchführbar.
Verwendbare Foliendicken:
Messungen auf Fe
Messungen auf NF
1. Fe = FE = eisenhaltiger Werkstoff, Bsp.: Eisen-, Stahllegierungen
2. NF = nicht eisenhaltiger, elektrisch leitender Werkstoff, Bsp.: Al, Cu, Ms, ...
56
1
-Grundwerkstoff: max. 800 μm
2
-Grundwerkstoff: max. 1150 μm
) > Batch bearbeiten > Batch
®
MMS
Inspection DFT High
