3 Daten der Wärmepumpe, Komponenten
N
3.1 DHP-H, DHP-H Opti
1
2
3
Zeichenerklärung
1 Warmwasserbereiter, 180 Liter
2 Fühler Rücklauf Heizungsanlage
3 Verdampfer, isoliert
4 Umschaltventil
5 Vorlauffühler
6 Umwälzpumpe Heizungsanlage
7 Zusatzheizung (elektrisch)
8 Kälteträger ein
9 Vorlauf Heizungsanlage
10 Kälteträger aus
11 Umwälzpumpe Kälteträgersystem
14

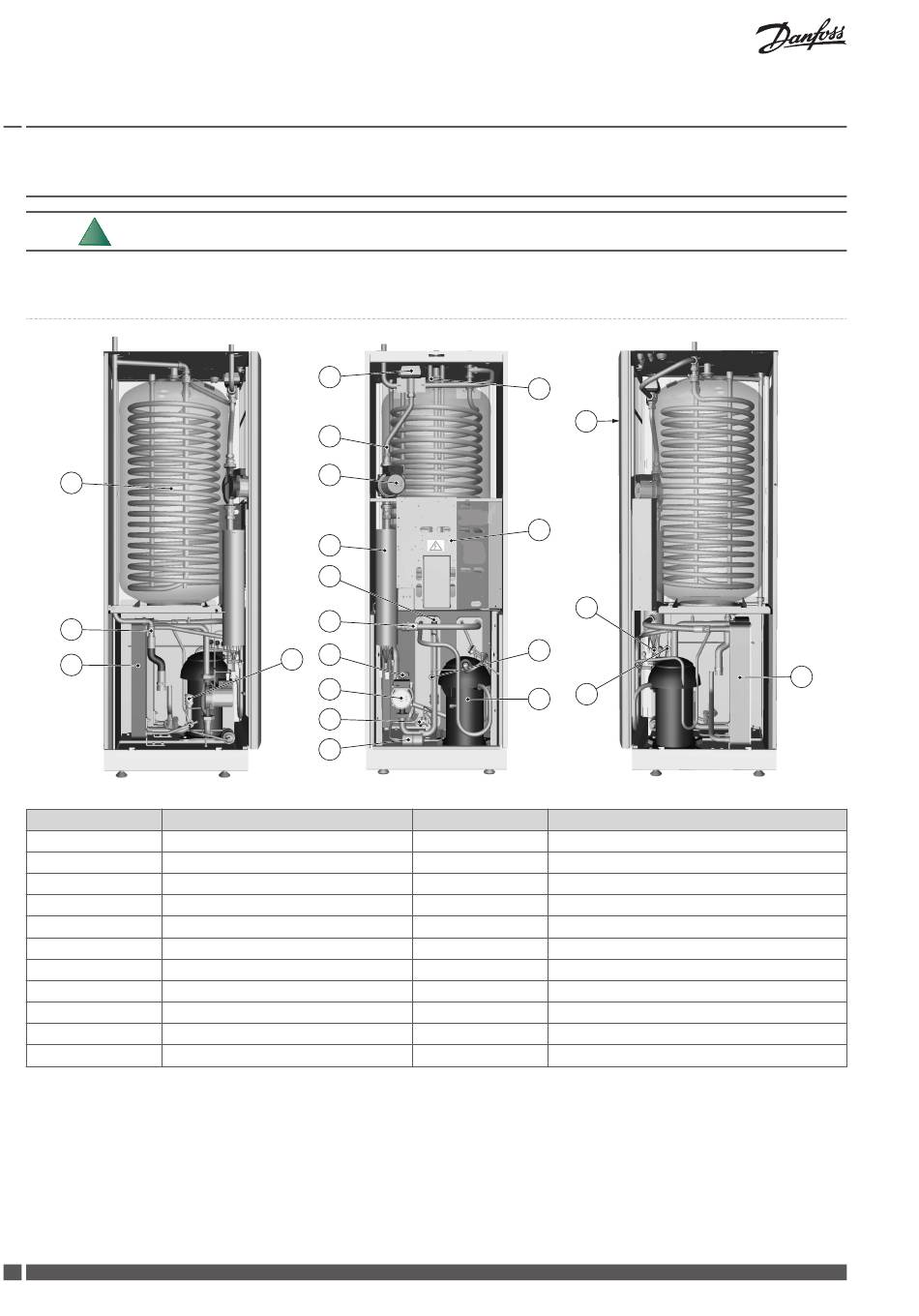

Die Produktdarstellungen sind keine exakten Zeichnungen sondern nur als schematische Darstellungen zu
verstehen. Abweichungen bei den zugehörigen Komponenten können vorkommen.
4
5
6
7
8
9
8
10
11
13
12
VMGFX203
14
15
16
19
18
20
17
Zeichenerklärung
12 Trockenfilter
13 Expansionsventil
14 Fühler, Warmwasser (Spitzentemperatur)
15 Bedienkonsole der Regelausrüstung
16 Elektroschalttafel
17 Kompressor
18 Niederdruckpressostat
19 Betriebspressostat
20 Hochdruckpressostat
21 Verflüssiger mit Ablauf für Primärseite
21
