5.9 Konfiguration Netzwerkknoten
Wenn Ihre Anwendung bereits eingestellte und gespeiste Regler
und/oder E/A-Module aufweist, können Sie einen Netzwerk-Scan
durchführen, um die Verbindung zum AK-SM zu überprüfen.
Hier finden Sie Angaben dazu, wie Sie einen Netzwerk-Scan
durchführen können.

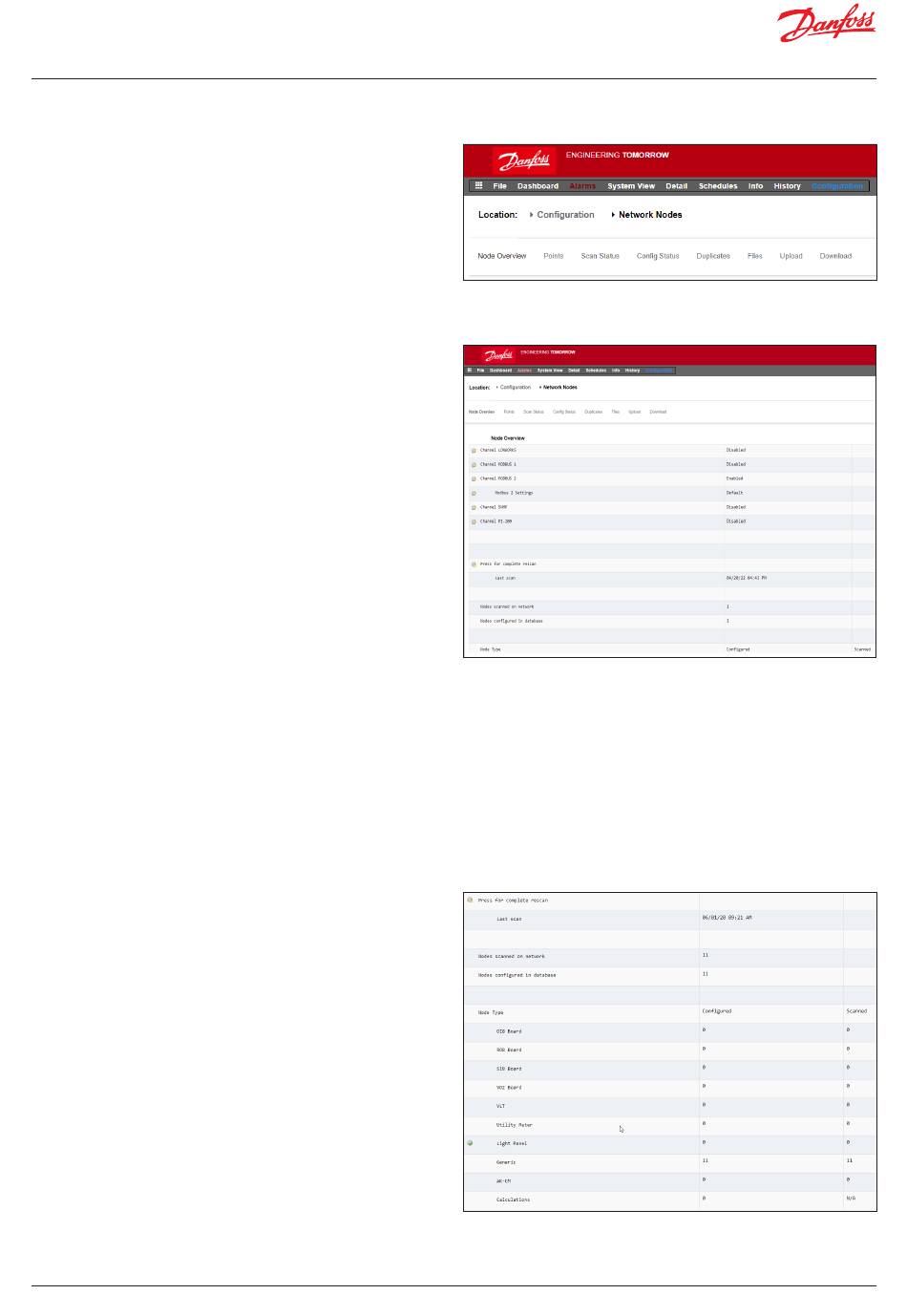

Klicken Sie auf der Registerkarte Konfiguration auf die
Unterregisterkarte „Network Nodes" (Netzwerkknoten). Wenn Ihr
Feldnetzwerk vollständig ist und alle Regler verbunden sind, kann
ein Suchvorgang im Netzwerk gestartet werden. Der Suchvorgang
in einem Netzwerk ermöglicht dem AK-SM die Erkennung
aller Reglergeräte im Netzwerk, was eine Kommunikation und
Funktion des AK-SM mit den Reglern im Feldbus ermöglicht.
Node Overview (Knotenübersicht)
Unter Knotenübersicht kann Ihr Netzwerktyp ausgewählt und
anschließend das Scannen des Feldbusses eingeleitet werden.
Points (Anschlüsse)
Im Menü „Points" (Anschlüsse) werden die Unterregisterkarten
Relais, Fühler, Ein/Aus-Eingänge und variable Ausgänge angezeigt.
Diese Registerkarte bezieht sich auf sämtliche konfigurierte
AK-E/A-Anschlüsse, der Begriff Anschlüsse bezieht sich auf das
AK-E/A-Relais, Fühler, Ein/Aus-Eingänge und variable Ausgänge.
Sämtliche die Regelung der AK-E/A betreffenden Fragen werden
auf diesen Registerkarten behandelt. Diese Registerkarten
dienen dazu, den Anschlussstatus der E/A anzuzeigen.
Scan Status (Scanstatus)
Im Menü „Scan Status" (Scanstatus) werden die Unterregisterkarten
Alle Knoten, Regler, E/A-Platinen und Weitere Knoten angezeigt.
Verwenden Sie diese Bildschirme, um zu überprüfen, ob Ihre
erwarteten Geräte oder E/A angezeigt und wie erwartet
aufgelistet werden.
All Nodes (Alle Knoten)
Controllers (Regler)
I/O Boards (E/A-Platinen)
Other Nodes (Weitere Knoten) : Liste weiterer Knoten
Config Status (Konfigurationsstatus)
Eine Liste von Knoten, die Adresse, Status (online/offline)
und Modelltyp wiedergibt.
Registerkarte „Duplikate"
Überprüfen Sie diese Liste, um sicherzustellen, dass dieselbe
Netzwerkadresse nicht zwei Geräten zugewiesen wurde.
Duplizierte Adressen werden in der Liste angezeigt. Korrigieren
Sie alle Adresseinträge und durchsuchen Sie das Netzwerk erneut.
Files (Dateien)
Im Menü „Files" (Dateien) werden die Unterregisterkarten
Gerätedateien, Geräteverwaltung und MCX-Upgrade angezeigt.
Verwendung dieser Bildschirme:
Device Files (Gerätedateien) : Eine vollständige Liste
Device Management
(Geräteverwaltung)
MCX Upgrade
© Danfoss | Climate Solutions | 2022.09
: Zentrale Liste zeigt konfigurierte
Geräte und Anschlüsse an.
In dieser Liste werden nur
konfigurierte Regler angezeigt
: Anzeige durchsuchter generischer
Regler Dieser Bildschirm stellt
auch die Adresse und den
Reglertyp dar
: Zeigt AK-Platinen- und
Anschlussstatus an
der EDF-Dateien
: Gruppen desselber Geräteart
:
Hinweis: Leiten Sie keinen Netzwerk-Scan über diesen Bildschirm
ein, während Sie parallel dazu den Layout-Assistenten starten
(der einen zusätzlichen Scanvorgang festlegen würde). Wenn Sie
nach Netzwerkknoten suchen, verwenden Sie entweder diesen
Bildschirm oder den Layout-Assistenten – nicht beide gleichzeitig.
