Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
5.11 Konfiguration Historie
Regler

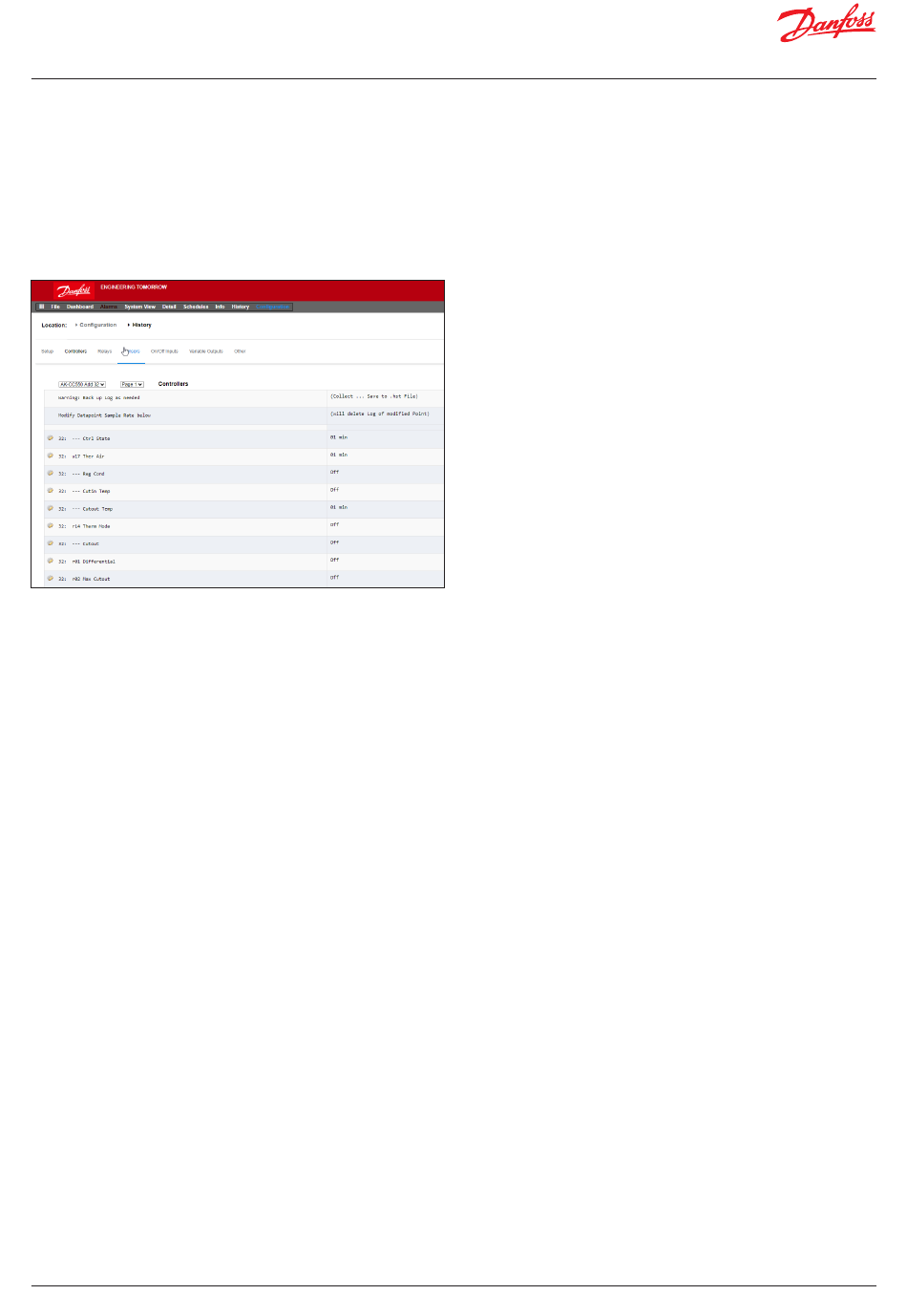

Werden Regler für die Historienserfassung konfiguriert, werden
diese auf der Registerkarte „Regler" angezeigt. Das nachstehende
Beispiel zeigt einen Kühlstellenregler mit den verschiedenen
Reglergruppen, die über ein Dropdown-Menü zur Verfügung
stehen. Alle automatischen Historieneinstellungen werden in
diesen Reglergruppenlisten angezeigt. Die manuelle Konfiguration
der Parameter kann auf dieser Seite vorgenommen werden.
Relais, Fühler, Ein-/Aus-Eingang, Variable Ausgänge und Andere
Abhängig von den jeweiligen Regelkriterien können auf den
entsprechenden Registerkarten weitere Punkte angezeigt
und geändert werden.
Der SM 800A verfügt über insgesamt 3000 Standard-
Historienpunkte. Diese Punkte werden in zwei „Styles"
der Historiensammlung kategorisiert.
Polled (Abgefragt) (1000 Punkte): Hier erfasst der SM 800A
bei der entsprechenden Konfiguration den Historienpunkt
mit der konfigurierten Erfassungsrate. Beispiel: Lufttemperatur
jede Min. erfassen.
Event Driven (Ereignisgesteuert) (2000 Punkte): Hier nimmt der
Benutzer eine Änderung an einem Parameter vor, und wenn dies
für die Ereignishistorie konfiguriert ist, wird die Benutzeränderung
erfasst und aufgezeichnet. Beispiel: Der Hauptschalterparameter
wird in der Historie als ereignisgesteuert konfiguriert. Wenn der
Benutzer dies ändert (z. B. von Ein auf Aus), wird dieses Ereignis
in der Historie aufgezeichnet.
Hinweis: Die Option „Event Driven" (Ereignisgesteuert) ist nur
für generische Regelungen anwendbar, nicht für E/A.
HACCP (200 Punkte): Hier wählt der Benutzer einen Parameter
als HACCP-Punkt aus und alle 15 Minuten wird eine Probe erfasst
(festgelegt).
© Danfoss | Climate Solutions | 2022.09
Navigieren Sie zu den entsprechenden Punkten
zur Historienerfassung, um diese auszuwählen.
Die Auswahl der Abtastraten kann in einem sich
öffnenden Dialogfenster vorgenommen werden:
1, 2, 5, 10, 15, 30 Minuten
1, 2, 6, 24 Stunden
Es wird nicht empfohlen, mehr als maximal
100 Protokollpunkte pro Feldbus-Regler mit
Intervallen von 1 Minute oder weniger zu definieren.
Ein Überschreiten der Feldbus-Kapazität führt dazu,
dass Daten langsamer erfasst werden als in diesem
Konfigurationsbildschirm ausgewählt.
Durch die Verwendung längerer Intervalle wird
die Dauer verlängert, für die die Historienprotokolle
im Gerät gespeichert werden.
BC337629891709de-000301 | 53
