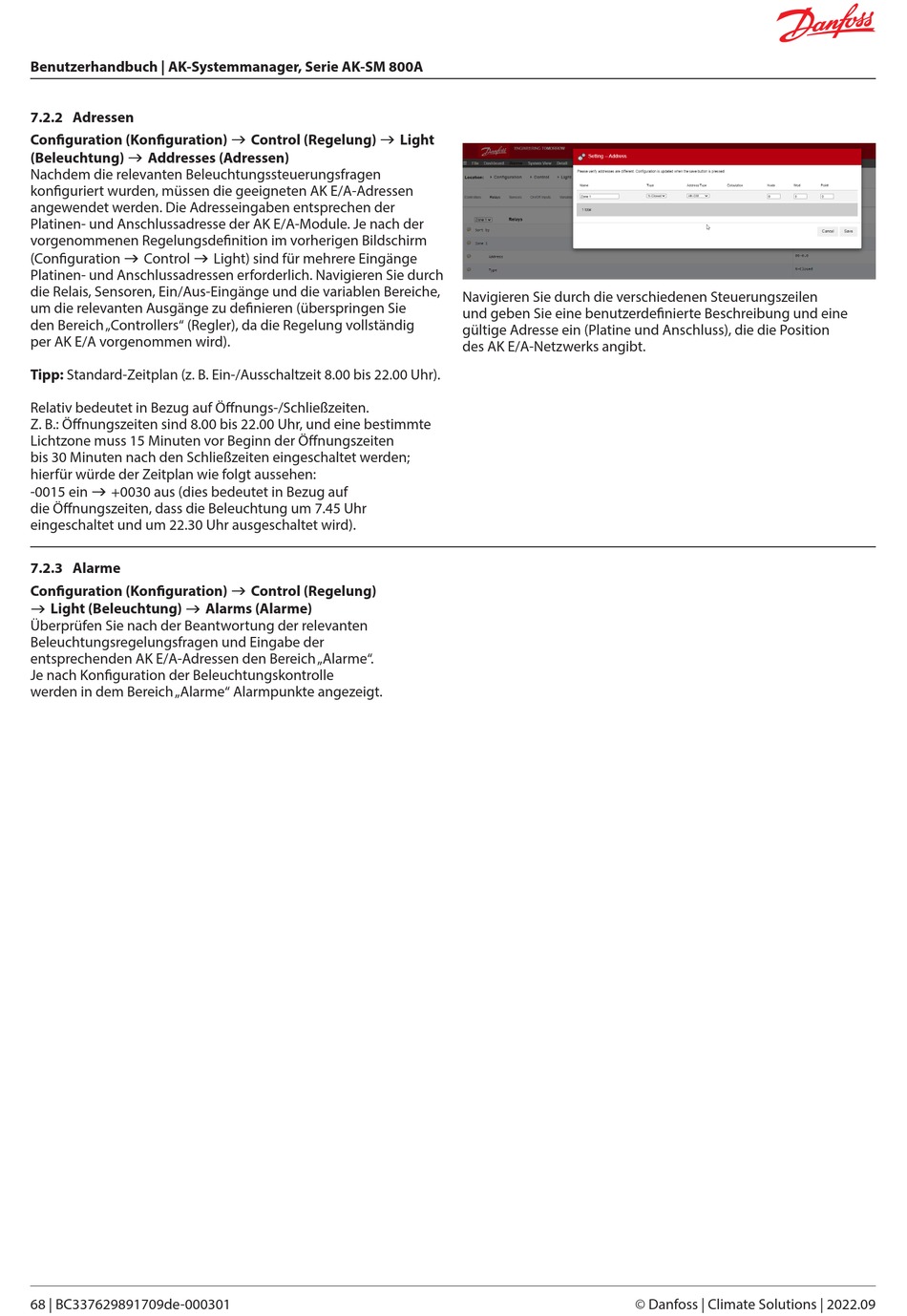

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
7.2.2 Adressen
Configuration (Konfiguration)
(Beleuchtung)
Addresses (Adressen)
Nachdem die relevanten Beleuchtungssteuerungsfragen
konfiguriert wurden, müssen die geeigneten AK E/A-Adressen
angewendet werden. Die Adresseingaben entsprechen der
Platinen- und Anschlussadresse der AK E/A-Module. Je nach der
vorgenommenen Regelungsdefinition im vorherigen Bildschirm
(Configuration
Control
Platinen- und Anschlussadressen erforderlich. Navigieren Sie durch
die Relais, Sensoren, Ein/Aus-Eingänge und die variablen Bereiche,
um die relevanten Ausgänge zu definieren (überspringen Sie
den Bereich „Controllers" (Regler), da die Regelung vollständig
per AK E/A vorgenommen wird).
Tipp: Standard-Zeitplan (z. B. Ein-/Ausschaltzeit 8.00 bis 22.00 Uhr).
Relativ bedeutet in Bezug auf Öffnungs-/Schließzeiten.
Z. B.: Öffnungszeiten sind 8.00 bis 22.00 Uhr, und eine bestimmte
Lichtzone muss 15 Minuten vor Beginn der Öffnungszeiten
bis 30 Minuten nach den Schließzeiten eingeschaltet werden;
hierfür würde der Zeitplan wie folgt aussehen:
-0015 ein
+0030 aus (dies bedeutet in Bezug auf
die Öffnungszeiten, dass die Beleuchtung um 7.45 Uhr
eingeschaltet und um 22.30 Uhr ausgeschaltet wird).
7.2.3 Alarme
Configuration (Konfiguration)
Light (Beleuchtung)
Überprüfen Sie nach der Beantwortung der relevanten
Beleuchtungsregelungsfragen und Eingabe der
entsprechenden AK E/A-Adressen den Bereich „Alarme".
Je nach Konfiguration der Beleuchtungskontrolle
werden in dem Bereich „Alarme" Alarmpunkte angezeigt.
68 | BC337629891709de-000301
Control (Regelung)
Light) sind für mehrere Eingänge
Control (Regelung)
Alarms (Alarme)
Light
Navigieren Sie durch die verschiedenen Steuerungszeilen
und geben Sie eine benutzerdefinierte Beschreibung und eine
gültige Adresse ein (Platine und Anschluss), die die Position
des AK E/A-Netzwerks angibt.
© Danfoss | Climate Solutions | 2022.09
