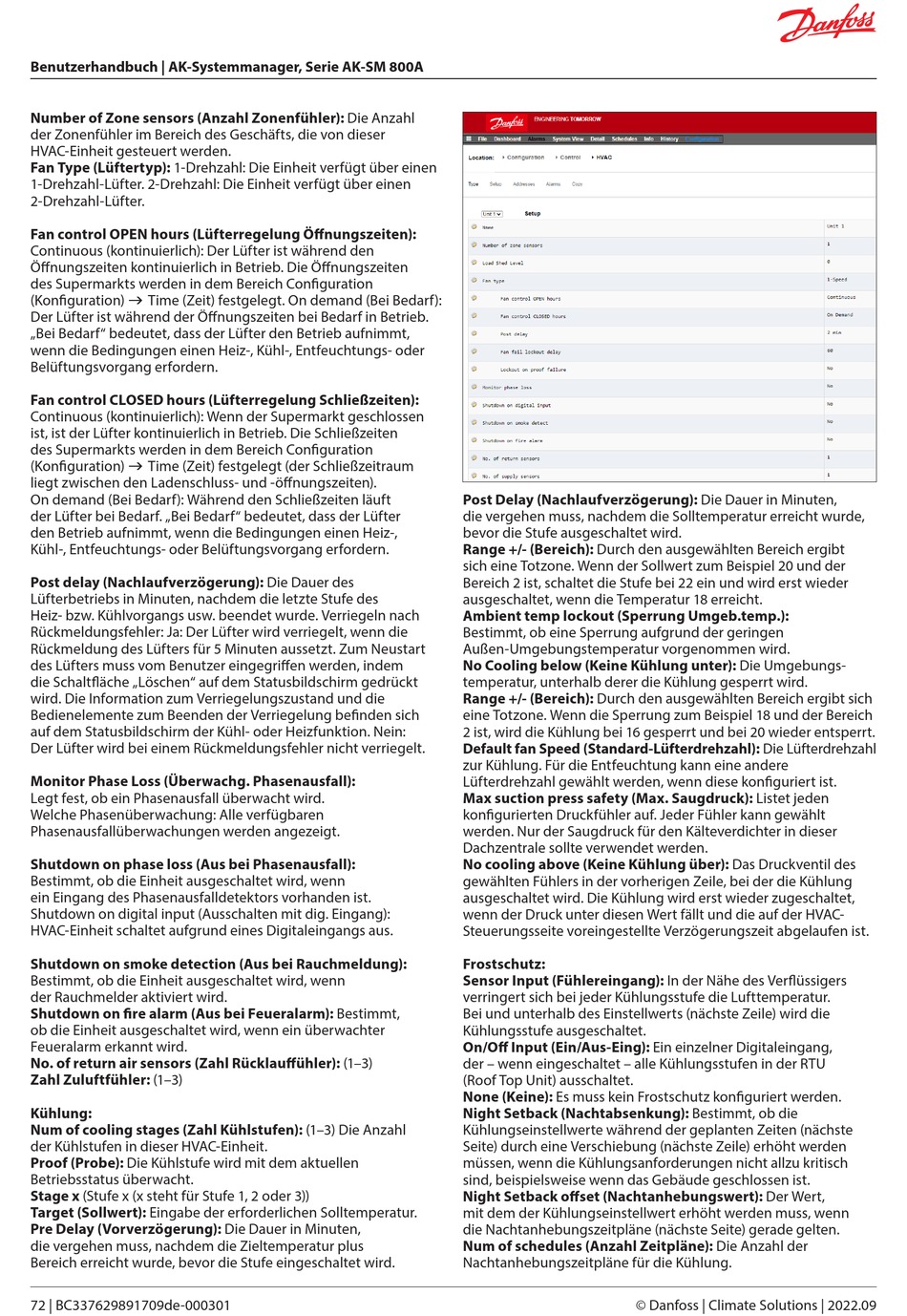

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Number of Zone sensors (Anzahl Zonenfühler): Die Anzahl
der Zonenfühler im Bereich des Geschäfts, die von dieser
HVAC-Einheit gesteuert werden.
Fan Type (Lüftertyp): 1-Drehzahl: Die Einheit verfügt über einen
1-Drehzahl-Lüfter. 2-Drehzahl: Die Einheit verfügt über einen
2-Drehzahl-Lüfter.
Fan control OPEN hours (Lüfterregelung Öffnungszeiten):
Continuous (kontinuierlich): Der Lüfter ist während den
Öffnungszeiten kontinuierlich in Betrieb. Die Öffnungszeiten
des Supermarkts werden in dem Bereich Configuration
(Konfiguration)
Time (Zeit) festgelegt. On demand (Bei Bedarf):
Der Lüfter ist während der Öffnungszeiten bei Bedarf in Betrieb.
„Bei Bedarf" bedeutet, dass der Lüfter den Betrieb aufnimmt,
wenn die Bedingungen einen Heiz-, Kühl-, Entfeuchtungs- oder
Belüftungsvorgang erfordern.
Fan control CLOSED hours (Lüfterregelung Schließzeiten):
Continuous (kontinuierlich): Wenn der Supermarkt geschlossen
ist, ist der Lüfter kontinuierlich in Betrieb. Die Schließzeiten
des Supermarkts werden in dem Bereich Configuration
(Konfiguration)
Time (Zeit) festgelegt (der Schließzeitraum
liegt zwischen den Ladenschluss- und -öffnungszeiten).
On demand (Bei Bedarf): Während den Schließzeiten läuft
der Lüfter bei Bedarf. „Bei Bedarf" bedeutet, dass der Lüfter
den Betrieb aufnimmt, wenn die Bedingungen einen Heiz-,
Kühl-, Entfeuchtungs- oder Belüftungsvorgang erfordern.
Post delay (Nachlaufverzögerung): Die Dauer des
Lüfterbetriebs in Minuten, nachdem die letzte Stufe des
Heiz- bzw. Kühlvorgangs usw. beendet wurde. Verriegeln nach
Rückmeldungsfehler: Ja: Der Lüfter wird verriegelt, wenn die
Rückmeldung des Lüfters für 5 Minuten aussetzt. Zum Neustart
des Lüfters muss vom Benutzer eingegriffen werden, indem
die Schaltfläche „Löschen" auf dem Statusbildschirm gedrückt
wird. Die Information zum Verriegelungszustand und die
Bedienelemente zum Beenden der Verriegelung befinden sich
auf dem Statusbildschirm der Kühl- oder Heizfunktion. Nein:
Der Lüfter wird bei einem Rückmeldungsfehler nicht verriegelt.
Monitor Phase Loss (Überwachg. Phasenausfall):
Legt fest, ob ein Phasenausfall überwacht wird.
Welche Phasenüberwachung: Alle verfügbaren
Phasenausfallüberwachungen werden angezeigt.
Shutdown on phase loss (Aus bei Phasenausfall):
Bestimmt, ob die Einheit ausgeschaltet wird, wenn
ein Eingang des Phasenausfalldetektors vorhanden ist.
Shutdown on digital input (Ausschalten mit dig. Eingang):
HVAC-Einheit schaltet aufgrund eines Digitaleingangs aus.
Shutdown on smoke detection (Aus bei Rauchmeldung):
Bestimmt, ob die Einheit ausgeschaltet wird, wenn
der Rauchmelder aktiviert wird.
Shutdown on fire alarm (Aus bei Feueralarm): Bestimmt,
ob die Einheit ausgeschaltet wird, wenn ein überwachter
Feueralarm erkannt wird.
No. of return air sensors (Zahl Rücklauffühler): (1–3)
Zahl Zuluftfühler: (1–3)
Kühlung:
Num of cooling stages (Zahl Kühlstufen): (1–3) Die Anzahl
der Kühlstufen in dieser HVAC-Einheit.
Proof (Probe): Die Kühlstufe wird mit dem aktuellen
Betriebsstatus überwacht.
Stage x (Stufe x (x steht für Stufe 1, 2 oder 3))
Target (Sollwert): Eingabe der erforderlichen Solltemperatur.
Pre Delay (Vorverzögerung): Die Dauer in Minuten,
die vergehen muss, nachdem die Zieltemperatur plus
Bereich erreicht wurde, bevor die Stufe eingeschaltet wird.
72 | BC337629891709de-000301
Post Delay (Nachlaufverzögerung): Die Dauer in Minuten,
die vergehen muss, nachdem die Solltemperatur erreicht wurde,
bevor die Stufe ausgeschaltet wird.
Range +/- (Bereich): Durch den ausgewählten Bereich ergibt
sich eine Totzone. Wenn der Sollwert zum Beispiel 20 und der
Bereich 2 ist, schaltet die Stufe bei 22 ein und wird erst wieder
ausgeschaltet, wenn die Temperatur 18 erreicht.
Ambient temp lockout (Sperrung Umgeb.temp.):
Bestimmt, ob eine Sperrung aufgrund der geringen
Außen-Umgebungstemperatur vorgenommen wird.
No Cooling below (Keine Kühlung unter): Die Umgebungs-
temperatur, unterhalb derer die Kühlung gesperrt wird.
Range +/- (Bereich): Durch den ausgewählten Bereich ergibt sich
eine Totzone. Wenn die Sperrung zum Beispiel 18 und der Bereich
2 ist, wird die Kühlung bei 16 gesperrt und bei 20 wieder entsperrt.
Default fan Speed (Standard-Lüfterdrehzahl): Die Lüfterdrehzahl
zur Kühlung. Für die Entfeuchtung kann eine andere
Lüfterdrehzahl gewählt werden, wenn diese konfiguriert ist.
Max suction press safety (Max. Saugdruck): Listet jeden
konfigurierten Druckfühler auf. Jeder Fühler kann gewählt
werden. Nur der Saugdruck für den Kälteverdichter in dieser
Dachzentrale sollte verwendet werden.
No cooling above (Keine Kühlung über): Das Druckventil des
gewählten Fühlers in der vorherigen Zeile, bei der die Kühlung
ausgeschaltet wird. Die Kühlung wird erst wieder zugeschaltet,
wenn der Druck unter diesen Wert fällt und die auf der HVAC-
Steuerungsseite voreingestellte Verzögerungszeit abgelaufen ist.
Frostschutz:
Sensor Input (Fühlereingang): In der Nähe des Verflüssigers
verringert sich bei jeder Kühlungsstufe die Lufttemperatur.
Bei und unterhalb des Einstellwerts (nächste Zeile) wird die
Kühlungsstufe ausgeschaltet.
On/Off Input (Ein/Aus-Eing): Ein einzelner Digitaleingang,
der – wenn eingeschaltet – alle Kühlungsstufen in der RTU
(Roof Top Unit) ausschaltet.
None (Keine): Es muss kein Frostschutz konfiguriert werden.
Night Setback (Nachtabsenkung): Bestimmt, ob die
Kühlungseinstellwerte während der geplanten Zeiten (nächste
Seite) durch eine Verschiebung (nächste Zeile) erhöht werden
müssen, wenn die Kühlungsanforderungen nicht allzu kritisch
sind, beispielsweise wenn das Gebäude geschlossen ist.
Night Setback offset (Nachtanhebungswert): Der Wert,
mit dem der Kühlungseinstellwert erhöht werden muss, wenn
die Nachtanhebungszeitpläne (nächste Seite) gerade gelten.
Num of schedules (Anzahl Zeitpläne): Die Anzahl der
Nachtanhebungszeitpläne für die Kühlung.
