Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A

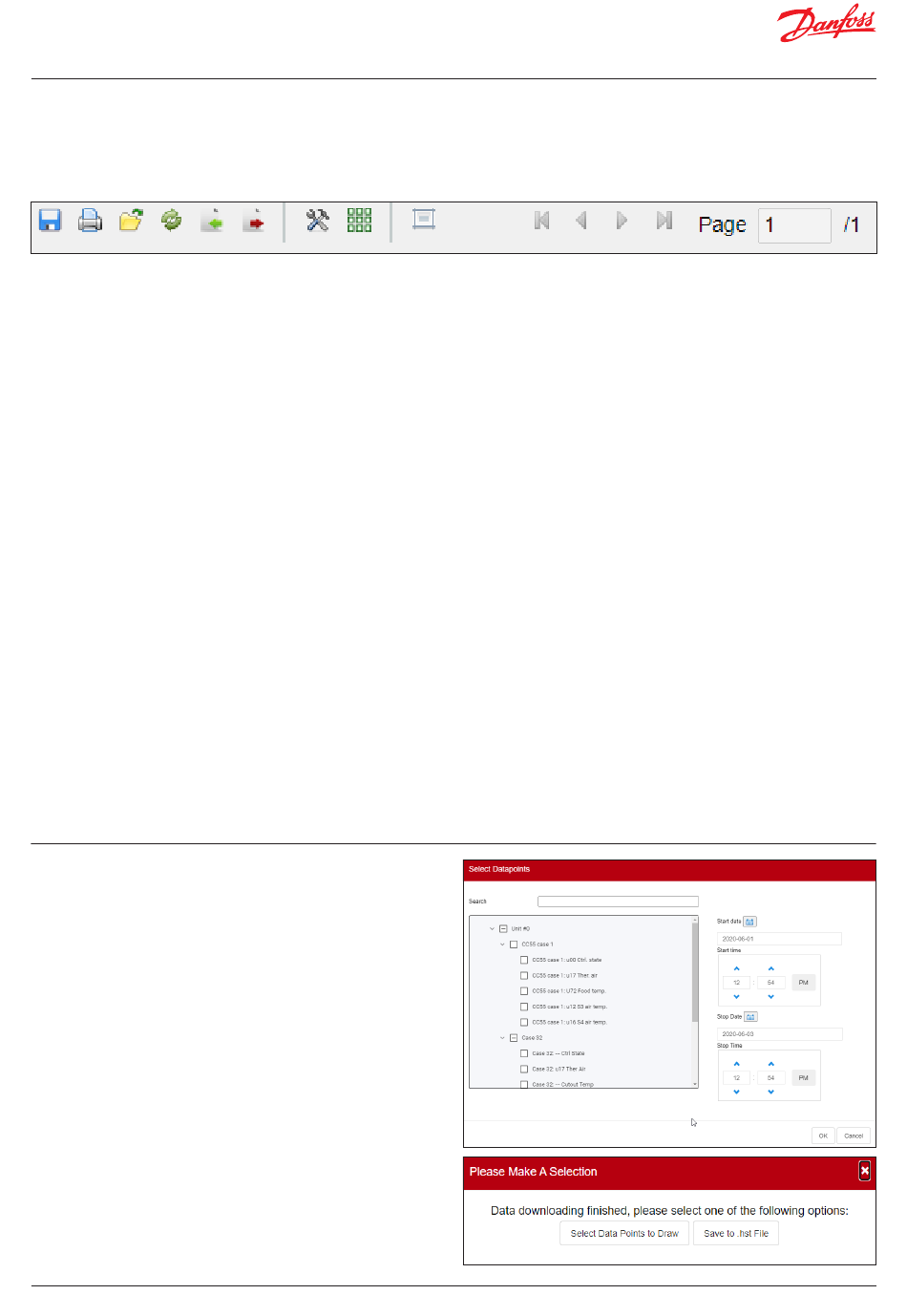

Historie – Symbolleiste
Bei Ansicht von Daten in der Historienansicht hat die Symbolleiste
mehrere Funktionen, mit denen verschiedene Aktionen ausgeführt
werden können. Von links nach rechts stehen folgende Funktionen
zur Verfügung.
Historie exportieren
Diese Funktion ermöglicht dem Benutzer den Export der zuvor
gesammelten historischen Daten.
In einem Pop-up-Fenster wird der Benutzer zur Auswahl eines
Dateiformats aufgefordert; die folgenden Formate sind möglich:
.hst (Danfoss Historiedateiformat)
.csv (Excel-kompatible Tabelle)
Das Speichern der gesammelten historischen Daten in einer
Datei ermöglicht das spätere Laden und Anzeigen. Über die
Schaltfläche „Historie aus Datei laden" können gespeicherte
historische Dateien geladen werden.
Hinweis: Eine .hst-Datei ist eine komprimierte Historiendatei,
die vom AK-SM 800A erstellt und verwendet wird.
Drucken
Drucken Sie Ihre Grafikansicht (Drucker oder PDF) aus.
Historie aus Datei laden
Verwendung in Verbindung mit der Exportfunktion.
.hst-Datei in .csv-Dateiformat konvertieren
Um historische Daten in einer Tabelle anzuzeigen, verwenden
Sie diese Funktion, um vom .hst-Format in .CSV zu konvertieren.
Historiengruppe aus Datei laden
Wird in Verbindung mit der Funktion „Verlauf speichern"
verwendet. Verwenden Sie diese Funktion, um eine der
zuvor gespeicherten Datenpunktgruppen zu laden. Beim
Öffnen der Datei der Historiengruppe fordert das System
zur Angabe eines Dateispeicherorts auf. Nach dem Laden
erscheint das Feld „Select datapoint" (Datenpunkt auswählen)
mit den vorausgewählten Datenpunkten.
Erfassen und Anzeigen der Historie
1. Drücken Sie von der Historienseite aus auf die Schaltfläche
„Collect" (Erfassen).
2. Wählen Sie die gewünschten Datenpunkte sowie den Zeit-/
Datumsbereich. Mehrere Punkte können erfasst werden,
aber lediglich acht können später in der Historie zu jeder
beliebigen Zeit angezeigt werden. Nachdem die Datenpunkte
heruntergeladen wurden, erscheint ein Dialogfeld,
das zwei Optionen bietet:
- Auswählen der Punkte zum Zeichnen
- Speichern als .hst-Datei (zur späteren Ansicht)
3. Die Grafik wird angezeigt zur Ansicht und Analyse.
Verwenden Sie die Zoom-Tasten oder halten Sie die linke
Maustaste gedrückt und zeichnen Sie ein Rechteck um
den zu vergrößernden Bereich. Wenn der Mauszeiger
genau auf der Linie liegt, wird Ihnen ein Hinweis über den
Namen, den Wert und den Zeitpunkt der Linie angezeigt.
30 | BC337629891709de-000301
Historiengruppe aus Datei speichern
Diese Funktion ermöglicht dem Benutzer das Speichern
von historischen Datenpunkten.
In der Regel wird diese Funktion verwendet, wenn ein Satz
aus Datenpunkten zum Laden und Anzeigen häufig benötigt
wird. Sobald die Datenpunkte gespeichert sind, kann diese
Historiengruppe einfach geladen werden – wodurch bei
der Auswahl von Datenpunkten Zeit gespart werden kann.
Voreinstellungen
Datum, Uhrzeit und Einheiteneinstellungen
für die Grafikdarstellung.
Raster anzeigen/verbergen
Zoom zurücksetzen
Klicken und halten Sie die linke Maustaste und ziehen Sie,
um einen Zoombereich zu erstellen. Diese Funktion setzt
Zoom-Koordinaten zurück.
Seitenwechsel
Verwenden Sie bei der Anzeige großer Datenmengen die
Seitentasten, um vor-/zurückzugehen bzw. zu springen.
© Danfoss | Climate Solutions | 2022.09
