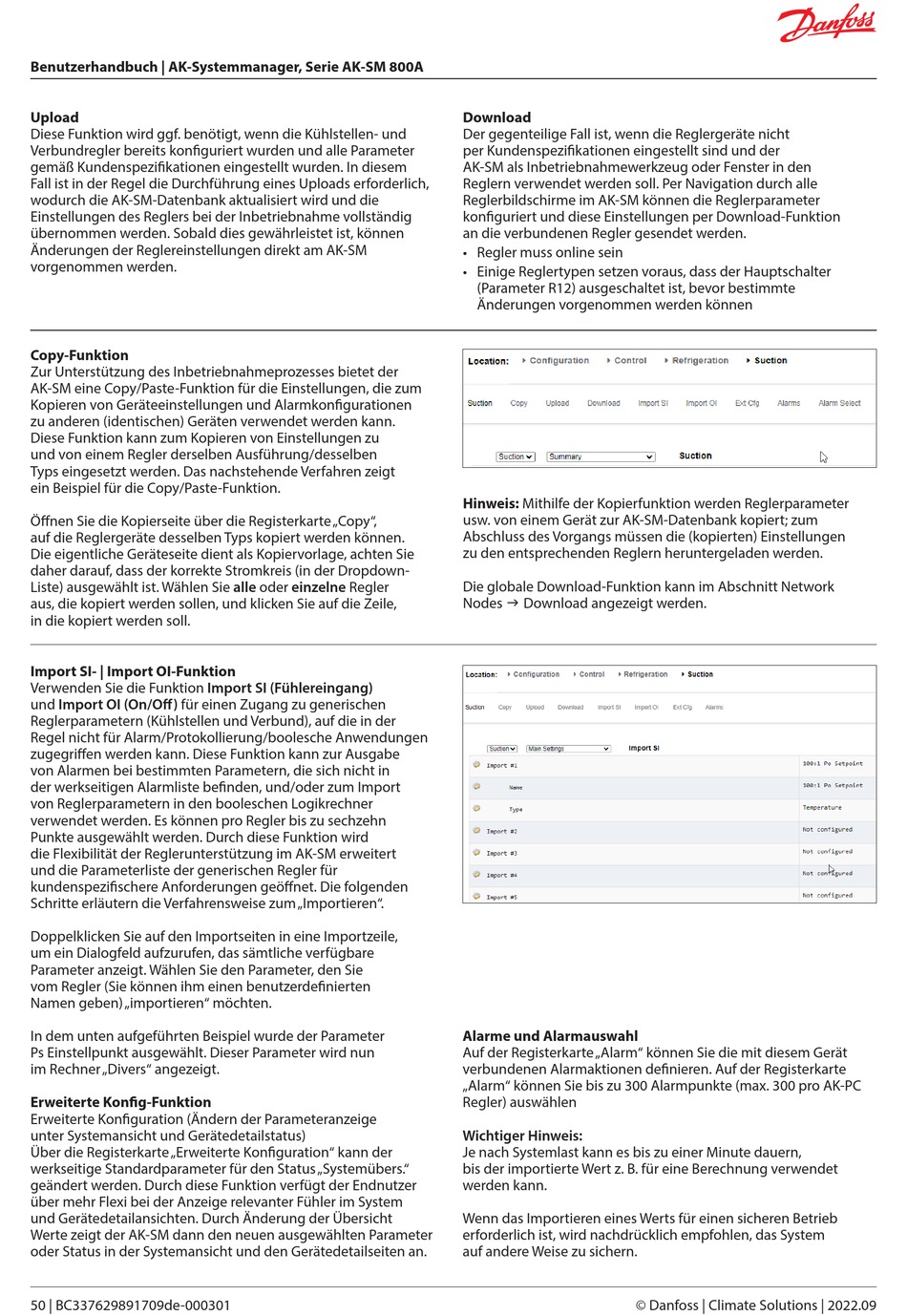

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Upload
Diese Funktion wird ggf. benötigt, wenn die Kühlstellen- und
Verbundregler bereits konfiguriert wurden und alle Parameter
gemäß Kundenspezifikationen eingestellt wurden. In diesem
Fall ist in der Regel die Durchführung eines Uploads erforderlich,
wodurch die AK-SM-Datenbank aktualisiert wird und die
Einstellungen des Reglers bei der Inbetriebnahme vollständig
übernommen werden. Sobald dies gewährleistet ist, können
Änderungen der Reglereinstellungen direkt am AK-SM
vorgenommen werden.
Copy-Funktion
Zur Unterstützung des Inbetriebnahmeprozesses bietet der
AK-SM eine Copy/Paste-Funktion für die Einstellungen, die zum
Kopieren von Geräteeinstellungen und Alarmkonfigurationen
zu anderen (identischen) Geräten verwendet werden kann.
Diese Funktion kann zum Kopieren von Einstellungen zu
und von einem Regler derselben Ausführung/desselben
Typs eingesetzt werden. Das nachstehende Verfahren zeigt
ein Beispiel für die Copy/Paste-Funktion.
Öffnen Sie die Kopierseite über die Registerkarte „Copy",
auf die Reglergeräte desselben Typs kopiert werden können.
Die eigentliche Geräteseite dient als Kopiervorlage, achten Sie
daher darauf, dass der korrekte Stromkreis (in der Dropdown-
Liste) ausgewählt ist. Wählen Sie alle oder einzelne Regler
aus, die kopiert werden sollen, und klicken Sie auf die Zeile,
in die kopiert werden soll.
Import SI- | Import OI-Funktion
Verwenden Sie die Funktion Import SI (Fühlereingang)
und Import OI (On/Off) für einen Zugang zu generischen
Reglerparametern (Kühlstellen und Verbund), auf die in der
Regel nicht für Alarm/Protokollierung/boolesche Anwendungen
zugegriffen werden kann. Diese Funktion kann zur Ausgabe
von Alarmen bei bestimmten Parametern, die sich nicht in
der werkseitigen Alarmliste befinden, und/oder zum Import
von Reglerparametern in den booleschen Logikrechner
verwendet werden. Es können pro Regler bis zu sechzehn
Punkte ausgewählt werden. Durch diese Funktion wird
die Flexibilität der Reglerunterstützung im AK-SM erweitert
und die Parameterliste der generischen Regler für
kundenspezifischere Anforderungen geöffnet. Die folgenden
Schritte erläutern die Verfahrensweise zum „Importieren".
Doppelklicken Sie auf den Importseiten in eine Importzeile,
um ein Dialogfeld aufzurufen, das sämtliche verfügbare
Parameter anzeigt. Wählen Sie den Parameter, den Sie
vom Regler (Sie können ihm einen benutzerdefinierten
Namen geben) „importieren" möchten.
In dem unten aufgeführten Beispiel wurde der Parameter
Ps Einstellpunkt ausgewählt. Dieser Parameter wird nun
im Rechner „Divers" angezeigt.
Erweiterte Konfig-Funktion
Erweiterte Konfiguration (Ändern der Parameteranzeige
unter Systemansicht und Gerätedetailstatus)
Über die Registerkarte „Erweiterte Konfiguration" kann der
werkseitige Standardparameter für den Status „Systemübers."
geändert werden. Durch diese Funktion verfügt der Endnutzer
über mehr Flexi bei der Anzeige relevanter Fühler im System
und Gerätedetailansichten. Durch Änderung der Übersicht
Werte zeigt der AK-SM dann den neuen ausgewählten Parameter
oder Status in der Systemansicht und den Gerätedetailseiten an.
50 | BC337629891709de-000301
Download
Der gegenteilige Fall ist, wenn die Reglergeräte nicht
per Kundenspezifikationen eingestellt sind und der
AK-SM als Inbetriebnahmewerkzeug oder Fenster in den
Reglern verwendet werden soll. Per Navigation durch alle
Reglerbildschirme im AK-SM können die Reglerparameter
konfiguriert und diese Einstellungen per Download-Funktion
an die verbundenen Regler gesendet werden.
• Regler muss online sein
• Einige Reglertypen setzen voraus, dass der Hauptschalter
(Parameter R12) ausgeschaltet ist, bevor bestimmte
Änderungen vorgenommen werden können
Hinweis: Mithilfe der Kopierfunktion werden Reglerparameter
usw. von einem Gerät zur AK-SM-Datenbank kopiert; zum
Abschluss des Vorgangs müssen die (kopierten) Einstellungen
zu den entsprechenden Reglern heruntergeladen werden.
Die globale Download-Funktion kann im Abschnitt Network
Nodes Download angezeigt werden.
Alarme und Alarmauswahl
Auf der Registerkarte „Alarm" können Sie die mit diesem Gerät
verbundenen Alarmaktionen definieren. Auf der Registerkarte
„Alarm" können Sie bis zu 300 Alarmpunkte (max. 300 pro AK-PC
Regler) auswählen
Wichtiger Hinweis:
Je nach Systemlast kann es bis zu einer Minute dauern,
bis der importierte Wert z. B. für eine Berechnung verwendet
werden kann.
Wenn das Importieren eines Werts für einen sicheren Betrieb
erforderlich ist, wird nachdrücklich empfohlen, das System
auf andere Weise zu sichern.
© Danfoss | Climate Solutions | 2022.09
