Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
4.8 Systemansicht
Die Systemansicht bietet eine generische, jedoch grafische Ansicht
Ihrer konfigurierten Regler.
Dasselbe Prinzip des Navigationsbaums wird im linken Bereich des
Bildschirms angezeigt. Der Bildschirm „Anlagenübersicht" zeigt alle
konfigurierten Verbundanlagen einschließlich der entsprechenden
Verdampferkreise an. Bewegen Sie den Mauszeiger zur Anzeige
zusätzlicher Informationen über ein Symbol. Ein Popup-Fenster
Systemansicht (Kühlung)
4.9 Gerätedetails
Während im Dashboard-Bildschirm allgemeine Assetdaten
(AK-SM 800A-Einheitenadresse, Assetname, Wert, Status und Alarm)
enthalten sind, sind weitere detaillierte Informationen aufrufbar,
indem auf eine Positionszeile im Dashboard geklickt wird. Der sich
anschließend öffnende Bildschirm „ Gerätedetails" zeigt weitere
Details und Einstellungen an. Auf dem Bildschirm „Gerätedetails"
sind die wichtigsten Status- und Betriebseinstellungen für
das gewählte Gerät verfügbar. Über den Navigationsbaum
kann einfach zu den anderen Positionen navigiert werden.
1
28 | BC337629891709de-000301
wird geöffnet, das zusätzliche Informationen anzeigt. Klicken Sie
zur Anzeige zusätzlicher Informationen und zum Zugriff auf die
Einstellungen auf die Schaltfläche „Details öffnen". Ein Dashboard
wird eingeblendet, in dem ein Status, Einstellungen und der
manuelle Betrieb angezeigt werden. Klicken Sie einfach auf eine
Position, um diese hervorzuheben, und die Detailtabelle wird
mit der Referenz zum ausgewählten Gerät aktualisiert. Sobald
die Geräteeinstellungen vorgenommen wurden, schließen Sie das
Dashboard und klicken Sie auf die Schaltfläche „Details schließen".

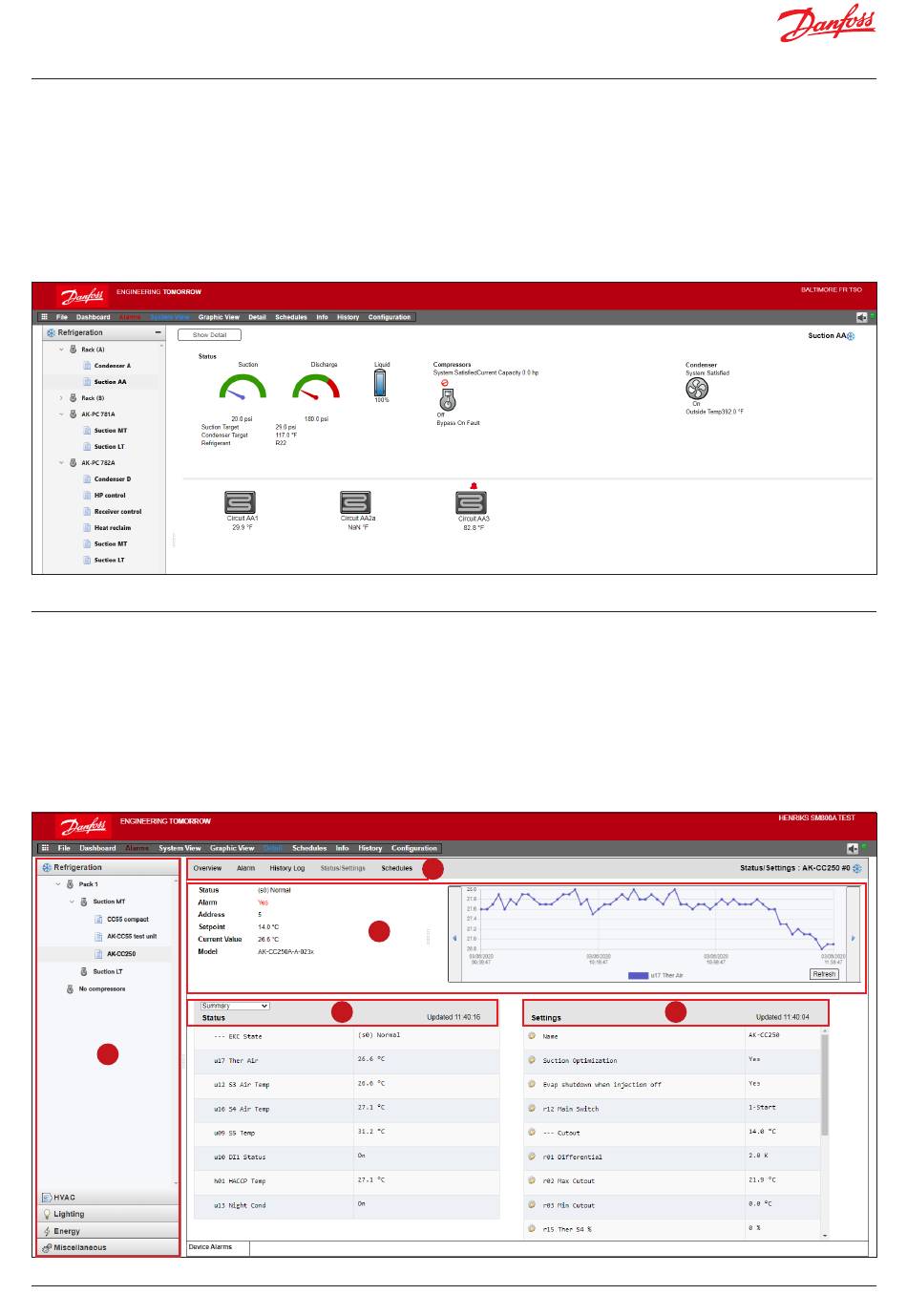

Die nachstehende Bildschirmabbildung hebt einige der
Hauptbereiche des Bildschirms „Gerätedetails" hervor.
1. Anwendungs-/Geräteauswahl
2. Gerätedetailmenü (wählen Sie das Übersichtsmenü für
die Auswahl des manuellen Betriebs – falls verfügbar)
3. Gerätedetails und Historiendiagramm
4. Gerätemenü (je nach Menüauswahl in Abschnitt 2)
5. Geräteeinstellungen
2
3
4
5
