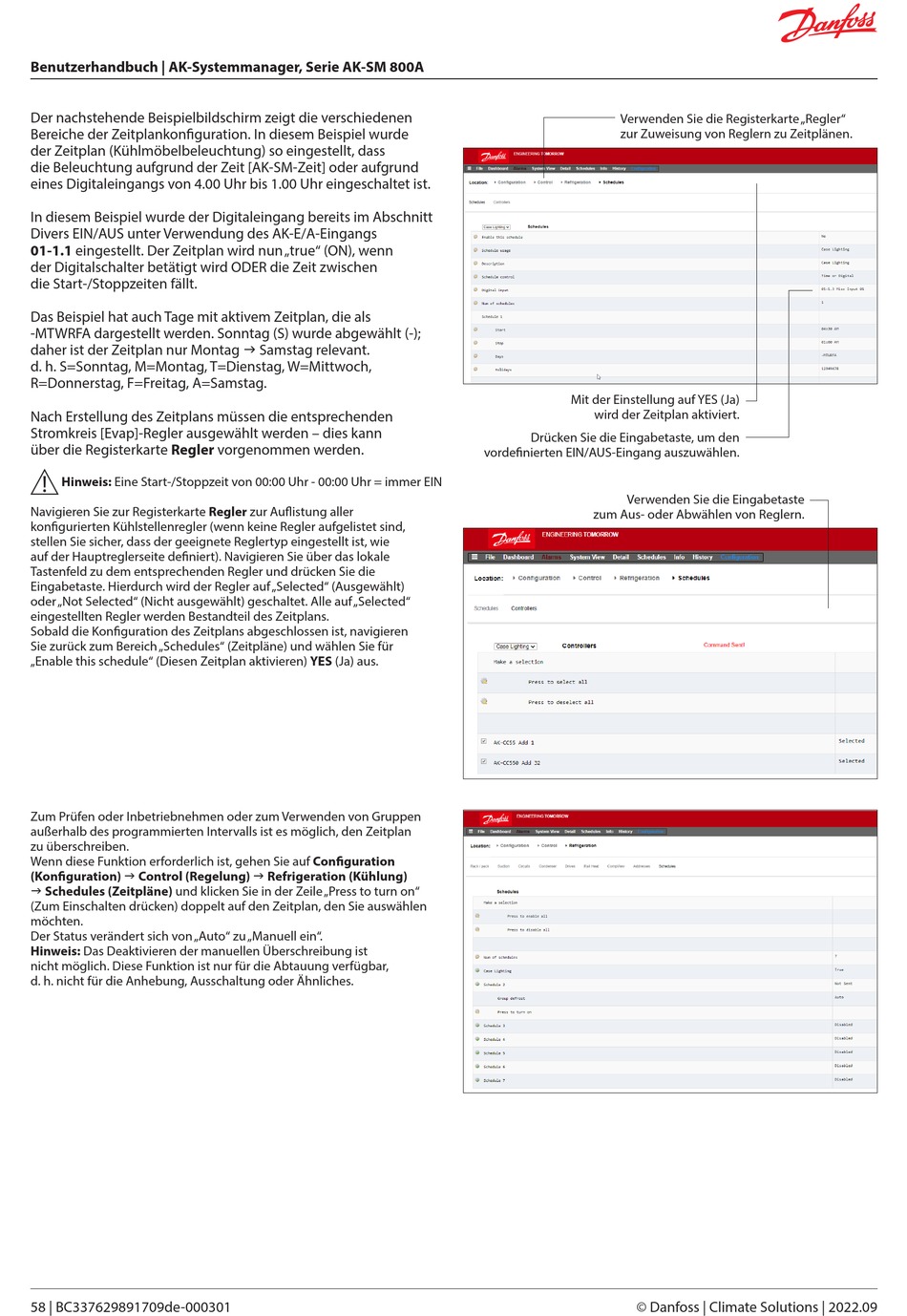

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Der nachstehende Beispielbildschirm zeigt die verschiedenen
Bereiche der Zeitplankonfiguration. In diesem Beispiel wurde
der Zeitplan (Kühlmöbelbeleuchtung) so eingestellt, dass
die Beleuchtung aufgrund der Zeit [AK-SM-Zeit] oder aufgrund
eines Digitaleingangs von 4.00 Uhr bis 1.00 Uhr eingeschaltet ist.
In diesem Beispiel wurde der Digitaleingang bereits im Abschnitt
Divers EIN/AUS unter Verwendung des AK-E/A-Eingangs
01-1.1 eingestellt. Der Zeitplan wird nun „true" (ON), wenn
der Digitalschalter betätigt wird ODER die Zeit zwischen
die Start-/Stoppzeiten fällt.
Das Beispiel hat auch Tage mit aktivem Zeitplan, die als
-MTWRFA dargestellt werden. Sonntag (S) wurde abgewählt (-);
daher ist der Zeitplan nur Montag Samstag relevant.
d. h. S=Sonntag, M=Montag, T=Dienstag, W=Mittwoch,
R=Donnerstag, F=Freitag, A=Samstag.
Nach Erstellung des Zeitplans müssen die entsprechenden
Stromkreis [Evap]-Regler ausgewählt werden – dies kann
über die Registerkarte Regler vorgenommen werden.
Hinweis: Eine Start-/Stoppzeit von 00:00 Uhr - 00:00 Uhr = immer EIN
Navigieren Sie zur Registerkarte Regler zur Auflistung aller
konfigurierten Kühlstellenregler (wenn keine Regler aufgelistet sind,
stellen Sie sicher, dass der geeignete Reglertyp eingestellt ist, wie
auf der Hauptreglerseite definiert). Navigieren Sie über das lokale
Tastenfeld zu dem entsprechenden Regler und drücken Sie die
Eingabetaste. Hierdurch wird der Regler auf „Selected" (Ausgewählt)
oder „Not Selected" (Nicht ausgewählt) geschaltet. Alle auf „Selected"
eingestellten Regler werden Bestandteil des Zeitplans.
Sobald die Konfiguration des Zeitplans abgeschlossen ist, navigieren
Sie zurück zum Bereich „Schedules" (Zeitpläne) und wählen Sie für
„Enable this schedule" (Diesen Zeitplan aktivieren) YES (Ja) aus.
Zum Prüfen oder Inbetriebnehmen oder zum Verwenden von Gruppen
außerhalb des programmierten Intervalls ist es möglich, den Zeitplan
zu überschreiben.
Wenn diese Funktion erforderlich ist, gehen Sie auf Configuration
(Konfiguration) Control (Regelung) Refrigeration (Kühlung)
Schedules (Zeitpläne) und klicken Sie in der Zeile „Press to turn on"
(Zum Einschalten drücken) doppelt auf den Zeitplan, den Sie auswählen
möchten.
Der Status verändert sich von „Auto" zu „Manuell ein".
Hinweis: Das Deaktivieren der manuellen Überschreibung ist
nicht möglich. Diese Funktion ist nur für die Abtauung verfügbar,
d. h. nicht für die Anhebung, Ausschaltung oder Ähnliches.
58 | BC337629891709de-000301
Verwenden Sie die Registerkarte „Regler"
zur Zuweisung von Reglern zu Zeitplänen.
Mit der Einstellung auf YES (Ja)
wird der Zeitplan aktiviert.
Drücken Sie die Eingabetaste, um den
vordefinierten EIN/AUS-Eingang auszuwählen.
Verwenden Sie die Eingabetaste
zum Aus- oder Abwählen von Reglern.
© Danfoss | Climate Solutions | 2022.09
