Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
6.4 Saugdruckoptimierung
Die adaptive Saugdruckregelung Ihres AK-SM ermöglicht
die automatische Optimierung des Saugdrucks, sodass er
sich automatisch an die tatsächliche Last des Systems anpasst.
Während der Optimierung werden Daten gesammelt, die dem
System mitteilen, welche Kühlstellen am meisten belastet sind.
Diese Energieeinsparungsfunktion kann direkt erhebliche
Einsparungen erzielen, während sie gleichzeitig die Abnutzung
des Verdichters reduziert und ein Analysetool für Kühlstellen
bereitstellt.
Die einzelnen Regler steuern die Temperaturregelung
in den Kühlstellen. Die Last und die Betriebsbedingungen
jeder Kühlstelle werden kontinuierlich vom AK-SM über
das Datenkommunikationssystem erfasst. Die erfassten Daten
werden hier protokolliert und die „am meisten belasteten"
Kühlstellen ermittelt.
Nun kann eine Anpassung am Saugdruck unter der Voraussetzung
vorgenommen werden, dass die Lufttemperatur in der Kühlstelle
beibehalten wird. Das AK-SM sammelt die Daten von den
Kühlstellen und überträgt jede Veränderung an den Verdichter-
Verbundregler, so dass der Saugdruck so verändert wird, dass
er den Anforderungen der „am meisten belasteten" Kühlstelle
entspricht. Die Temperatur an der Kühlstelle hat immer die
höchste Priorität und so kann der Saugdruck bei Bedarf auch
abgelassen werden.
Die Zeiten, in denen eine Kühlstelle als „am meisten belastet"
erkannt wird, werden im Protokoll (Historie) des AK-SM
zusammengefasst.
Der Saugdruck der Verbundanlage wird entsprechend dem
derzeitigen Kältebedarf optimiert, wobei kurzfristige Änderungen
(Tag-/Nachtrückstellung/Abtauung) und langfristige Effekte
(saisonale/wetterbedingte Veränderungen) berücksichtigt werden.
Für eine optimale Effizienz der Ps-Optimierungsfunktion wird
empfohlen, vor Aktivierung der Funktion eine Bewertung der
Anlage durchzuführen. Eine Anlage mit nicht optimalem Betrieb
wird durch eine Ps-Optimierung nicht korrigiert und maximale
Vorteile können nicht genutzt werden. Stellen Sie sicher, dass
alle Kühlstellen nahe an ihren festgelegten Sollwerten betrieben
werden und dass die Abtauung einwandfrei funktioniert.
Stellen Sie zudem sicher, dass alle Handverstellungssysteme
an der Anlage entsprechend eingestellt sind, um ein Aufbauen
des Saugdrucks zu gewährleisten.
n Daten des Kühlstellenreglers abrufen
o Kritisches Kühlmöbel identifizieren
p Ps-Optimierung Verbund
60 | BC337629891709de-000301
Es wird dringend empfohlen, immer die neueste Firmware
zu verwenden, die unter AK-SM 800A Series verfügbar ist.
Arbeitsweise
Die Ps-Optimierungsfunktion verwendet eine Berechnung
auf alle Regler, um einen „Belastungsfaktor" zu bestimmen.
Dieser wurde von Danfoss entwickelt und ist in Ihrem AK-SM
verfügbar. Mit dem Belastungsfaktor wird die Kühlstelle mit
der höchsten Last (Most loaded case, MLC) stetig aktualisiert.
Der Saugdruck-Sollwert wird dann von der höchst belasteten
Kühlstelle (MLC) bestimmt

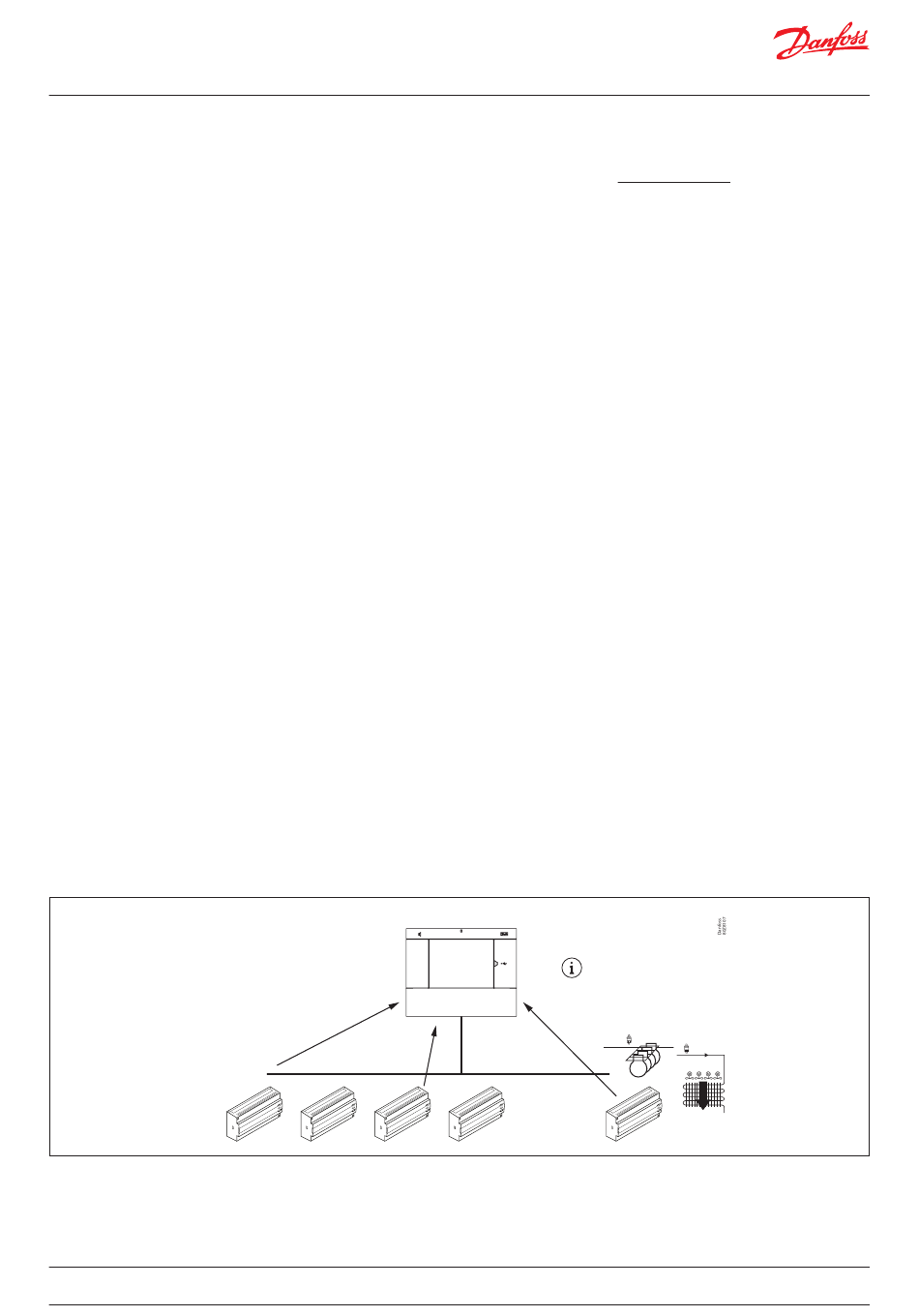

1. Der AK-SM erhält fortlaufend betriebsbezogene Informationen
2. Im kontinuierlichen Ps-Optimierungsvorgang wird nach der
3. Basierend auf dem MLC sendet die Ps-Optimierungsfunktion
AK-SM 800A
n
o
Kühlstellenregelung
von den einzelnen (Ps-aktivierten) Reglern im Netzwerk.
Der AK-SM sucht nach der Kühlstelle mit der höchsten Last
(Most loaded case, MLC). Jede Kühlstelle wird analysiert,
um festzustellen, ob die derzeitige Betriebstemperatur
im berechneten Zielbereich des MLC liegt. Während der
Abtauung und nach der Abtauungsrückführung entfernt
die Ps-Optimierung vorübergehend die Kühlstelle aus der
Ps-Berechnung. Hierdurch wird sichergestellt, dass normale
Systemschwankungen (aufgrund von Abtauungen usw.) keine
Auswirkungen auf den Gesamtbetrieb der Ps-Optimierung
haben.
Kühlstelle mit der höchsten Last gesucht (die Kühlstelle, die
zur Beibehaltung der Temperatur die höchste Einschaltdauer
hat), sich jedoch weiterhin im MLC-Zielbereich befindet.
zur Optimierung des Betriebs-Saugdrucks ein Regelsignal
an den Verbundregler, d. h. der Druck wird soweit wie
möglich erhöht (basierend auf dem auf der Konfigurationsseite
der Verbundanlage festgelegten max. Grenzwert). Da der
Verbundregler eine Erhöhung des Saugdrucks zulässt,
überwacht der AK-SM das gesamte Netzwerk und gewährleistet,
dass das Kühlsystem insgesamt stabil ist. In diesem Fall handelt
es sich um eine kontinuierliche Funktion, die Betriebsabläufe
automatisch festlegt und sicherstellt, dass das Kühlsystem
unter optimalen Bedingungen betrieben wird.
Diese Funktion ist bei allen unterstützten
AK-SM-Kühlstellen- und Verbundreglern verfügbar.
Verbundregelung
Po
p
© Danfoss | Climate Solutions | 2022.09
Pc
