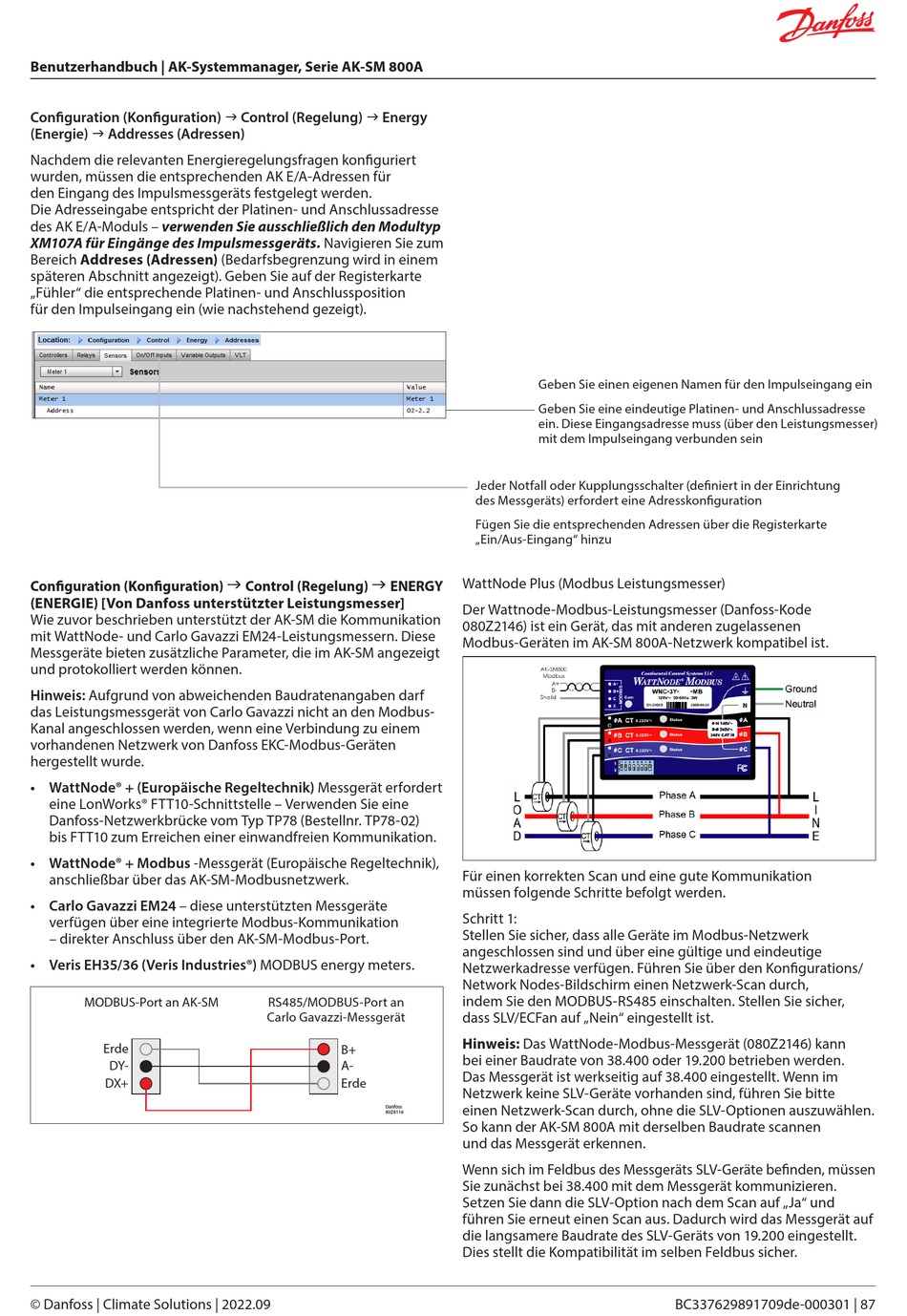

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Configuration (Konfiguration) Control (Regelung) Energy
(Energie) Addresses (Adressen)
Nachdem die relevanten Energieregelungsfragen konfiguriert
wurden, müssen die entsprechenden AK E/A-Adressen für
den Eingang des Impulsmessgeräts festgelegt werden.
Die Adresseingabe entspricht der Platinen- und Anschlussadresse
des AK E/A-Moduls – verwenden Sie ausschließlich den Modultyp
XM107A für Eingänge des Impulsmessgeräts. Navigieren Sie zum
Bereich Addreses (Adressen) (Bedarfsbegrenzung wird in einem
späteren Abschnitt angezeigt). Geben Sie auf der Registerkarte
„Fühler" die entsprechende Platinen- und Anschlussposition
für den Impulseingang ein (wie nachstehend gezeigt).
Configuration (Konfiguration)
(ENERGIE) [Von Danfoss unterstützter Leistungsmesser]
Wie zuvor beschrieben unterstützt der AK-SM die Kommunikation
mit WattNode- und Carlo Gavazzi EM24-Leistungsmessern. Diese
Messgeräte bieten zusätzliche Parameter, die im AK-SM angezeigt
und protokolliert werden können.
Hinweis: Aufgrund von abweichenden Baudratenangaben darf
das Leistungsmessgerät von Carlo Gavazzi nicht an den Modbus-
Kanal angeschlossen werden, wenn eine Verbindung zu einem
vorhandenen Netzwerk von Danfoss EKC-Modbus-Geräten
hergestellt wurde.
• WattNode® + (Europäische Regeltechnik) Messgerät erfordert
eine LonWorks® FTT10-Schnittstelle – Verwenden Sie eine
Danfoss-Netzwerkbrücke vom Typ TP78 (Bestellnr. TP78-02)
bis FTT10 zum Erreichen einer einwandfreien Kommunikation.
• WattNode® + Modbus -Messgerät (Europäische Regeltechnik),
anschließbar über das AK-SM-Modbusnetzwerk.
• Carlo Gavazzi EM24 – diese unterstützten Messgeräte
verfügen über eine integrierte Modbus-Kommunikation
– direkter Anschluss über den AK-SM-Modbus-Port.
• Veris EH35/36 (Veris Industries®) MODBUS energy meters.
MODBUS-Port an AK-SM
Erde
DY-
DX+
© Danfoss | Climate Solutions | 2022.09
Control (Regelung)
ENERGY
RS485/MODBUS-Port an
Carlo Gavazzi-Messgerät
B+
A-
Erde
Danfoss
80Z8116
Geben Sie einen eigenen Namen für den Impulseingang ein
Geben Sie eine eindeutige Platinen- und Anschlussadresse
ein. Diese Eingangsadresse muss (über den Leistungsmesser)
mit dem Impulseingang verbunden sein
Jeder Notfall oder Kupplungsschalter (definiert in der Einrichtung
des Messgeräts) erfordert eine Adresskonfiguration
Fügen Sie die entsprechenden Adressen über die Registerkarte
„Ein/Aus-Eingang" hinzu
WattNode Plus (Modbus Leistungsmesser)
Der Wattnode-Modbus-Leistungsmesser (Danfoss-Kode
080Z2146) ist ein Gerät, das mit anderen zugelassenen
Modbus-Geräten im AK-SM 800A-Netzwerk kompatibel ist.
Für einen korrekten Scan und eine gute Kommunikation
müssen folgende Schritte befolgt werden.
Schritt 1:
Stellen Sie sicher, dass alle Geräte im Modbus-Netzwerk
angeschlossen sind und über eine gültige und eindeutige
Netzwerkadresse verfügen. Führen Sie über den Konfigurations/
Network Nodes-Bildschirm einen Netzwerk-Scan durch,
indem Sie den MODBUS-RS485 einschalten. Stellen Sie sicher,
dass SLV/ECFan auf „Nein" eingestellt ist.
Hinweis: Das WattNode-Modbus-Messgerät (080Z2146) kann
bei einer Baudrate von 38.400 oder 19.200 betrieben werden.
Das Messgerät ist werkseitig auf 38.400 eingestellt. Wenn im
Netzwerk keine SLV-Geräte vorhanden sind, führen Sie bitte
einen Netzwerk-Scan durch, ohne die SLV-Optionen auszuwählen.
So kann der AK-SM 800A mit derselben Baudrate scannen
und das Messgerät erkennen.
Wenn sich im Feldbus des Messgeräts SLV-Geräte befinden, müssen
Sie zunächst bei 38.400 mit dem Messgerät kommunizieren.
Setzen Sie dann die SLV-Option nach dem Scan auf „Ja" und
führen Sie erneut einen Scan aus. Dadurch wird das Messgerät auf
die langsamere Baudrate des SLV-Geräts von 19.200 eingestellt.
Dies stellt die Kompatibilität im selben Feldbus sicher.
BC337629891709de-000301 | 87
