Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
AK E/A-Relaisverfahren
Wählen Sie „Nein" für die Zeile „Use Adaptive Rail heat"
(Verw. adaptive Rahmenhzg) aus.
Definieren Sie, wie viele Relais zur Regelung der
Rahmenheizungselemente verwendet werden (max. 30).
Zyklusdauer: Zur Bestimmung, zu welchen Zeitpunkt die
Relais geschaltet werden, in Kombination mit dem unter
dem Taupunkt-Sollwert festgelegten Ausgangsprozentwert.
Taupunkt-Methode:
• Berechneter Taupunkt (Verwendung eines kombinierten
Temperatur-/Feuchtefühlers – Typ: EMHS3-1 wird empfohlen.
Siehe unten für ein Verdrahtungsbeispiel)
• Taupunkt (Verwendung des direkten Ausgangs
des Taupunktfühlers)
Beispiel: Bei einem Taupunkt-Zielbereich von -4,0 bis +8,0 °C
und einer eingestellten Zykluszeit von 10 Minuten ergibt sich
folgendes Verhalten:
Bei einem Taupunkt von -4,0 °C : beträgt der Relaisausgang 0 %
Bei einem Taupunkt von 8,0 °C : beträgt der Relaisausgang 100 %
Bei einem Taupunkt von 2,0 °C : beträgt der Relaisausgang
Bei einem Taupunkt von 7,0 °C : beträgt der Relaisausgang
© Danfoss | Climate Solutions | 2022.09

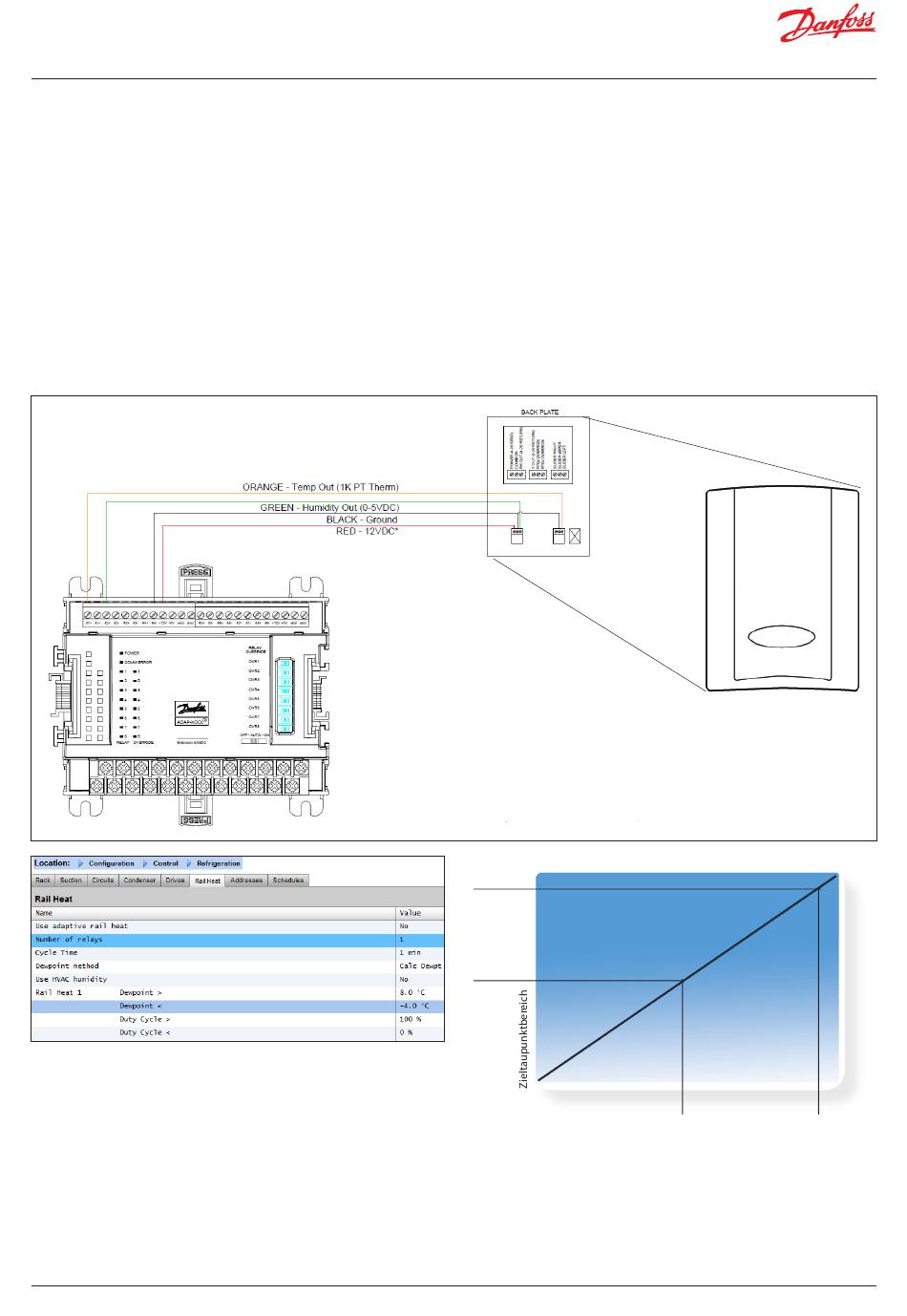

EMHS-3-1 Feuchtefühler (kombiniert Luftfeuchtigkeit und Temperatur):
12 V-/24 V-Spannungsversorgung über E/A-Module
0–5 V Relative Luftfeuchtigkeit
Temperaturfühler
50 % der Zykluszeit
(5 Min. ein, 5 Min. aus)
90 % der Zykluszeit
(9 Min. ein, 1 Min. aus)
Durch die Auswahl von „Ja" für „HVAC-Feuchtigkeit
verwenden" wird der Taupunkt der Rahmenheizung
anhand der Rahmentemperatur und der Daten
der Innensensoren der Rahmenheizung berechnet.
Ein imaginärer Rahmenfeuchtigkeitsanschluss wird
durch den AK-SM 800 nicht erstellt.
Durch die Auswahl von „Nein" für „HVAC-Feuchtigkeit
verwenden" wird der Taupunkt der Rahmenheizung
anhand der Rahmen-Temperatur und der Daten der
Innensensoren für die Rahmenfeuchtigkeit berechnet.
8,0
Beispiel für Zieltaupunkt und Relaisausgang %-Verhältnis
7,0
2,0
-4,0
0 %
(0 Min)
Relaisausgang – prozentualer Anteil (basierend auf der Zykluszeit)
100 %
50 %
90 %
(5 Min. ein)
(9 Min. ein)
(5 Min. aus)
(1 Min. aus)
BC337629891709de-000301 | 55
