Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A

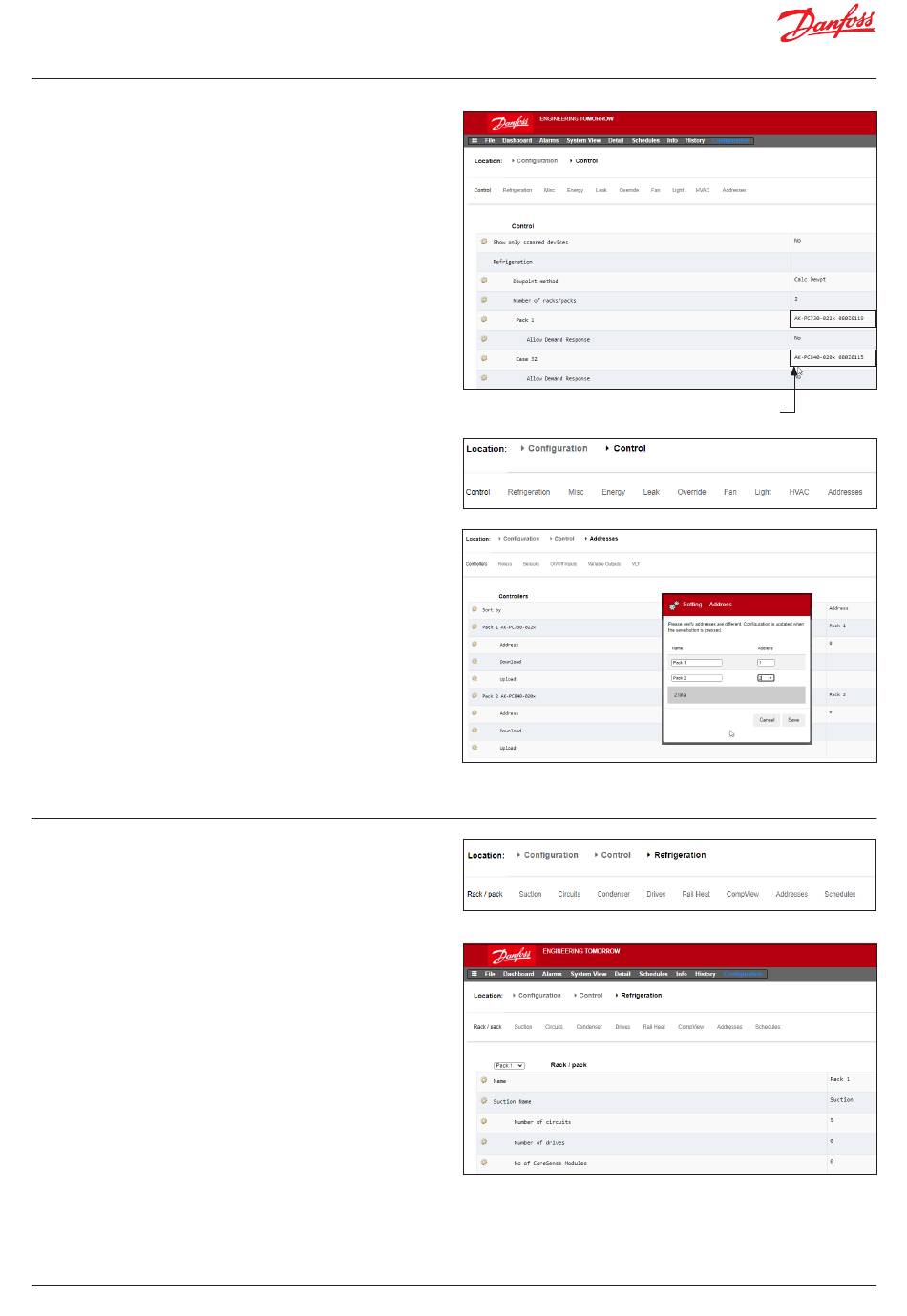

Die unten aufgeführten Screenshots stellen ein Beispiel
einer dezentralisierten Konfiguration (Verbund- und
Kühlstellenregler) dar.
Der AK-SM wurde für zwei Verbundregler konfiguriert (AK-PC 730
und den AK-PC 840), mit 5 Kühlstellenreglergruppen unter jedem
Verbundregler. Die Auswahl für jeden Verbundregler wurde
über das Dialogfenster vorgenommen, dass angezeigt wird,
wenn ein Doppelklick auf die Rack-Zeile ausgeführt wird.
Doppelklicken Sie, um die benötigen
Verbundregler auszuwählen.
Nachdem die Verbundregler definiert wurden und die Anzahl
der Gehäuseregler unter jedem Verbundregler festgelegt
wurden, gehen Sie zur Registerkarte „Kälte", um die detaillierte
Konfiguration vorzunehmen.
Navigieren Sie zunächst zur Registerkarte „Adressen".
Geben Sie eine gültige Netzwerkadresse ein, die der bereits
in den Feldreglern eingegebenen Adresse entspricht.
Hinweis: Wenn Ihre Feldregler bereits mit den relevanten
Parametern konfiguriert wurden, möchten Sie ggf. einen
Upload durchführen.
Diese Funktion zwingt den AK-SM zum Zurücksetzen der
Reglereinstellungen und somit zur Synchronisierung der
AK-SM-Datenbank. Verwenden Sie die Download-Funktion
nur dann, wenn Sie die Reglerkonfiguration am AK-SM
abgeschlossen haben und Sie diese Einstellungen
anschließend an den Regler übermitteln möchten.
Eine One-Click-Option hierfür (Upload/Download) ist auf der
Registerkarte Konfiguration Network Nodes vorhanden.
Sobald alle Adressen und benutzerdefinierten Namen
angegeben wurden, verlassen Sie das Adressmenü und öffnen
Sie anschließend die Registerkarten „Saugdruck". Hierdurch ist
eine Konfiguration der Verbund- und Verdampferregler möglich.
Über die Dropdown-Liste haben Sie Zugriff auf jeder Verbund
Regler und dazugehörige Menüs. Beachten Sie, dass für alle
Online-Reglergeräte ein Dialogfeld angezeigt wird, in dem
abgefragt wird, ob Sie die Daten von diesem Regler empfangen
möchten. Über dieses Dialogfeld wird festgelegt, ob Daten von
einem Regler hochgeladen werden (hierdurch werden vorherige
Einstellungen in AK-SM-Datenbank überschrieben). Wenn sich
im Netzwerk weitere Regler befinden, die bereits konfiguriert
wurden, so wählen Sie die Upload-Option (dies wird für jeden
angezeigten Regler nur jeweils einmal vorgenommen).
Der AK-SM verfügt über eine Datenbank, in der alle
Systemkonfigurationen gespeichert werden. Hierzu zählen
alle tatsächlich angeschlossenen Reglergeräte oder Geräte,
die zur Konfiguration ausgewählt wurden. Der Zeitpunkt der
Ausführung einer Upload- oder Download-Funktion ist wichtig,
damit keine voreingestellten Konfigurationen durch einen
automatischen Upload des AK-SM überschrieben werden.
© Danfoss | Climate Solutions | 2022.09
BC337629891709de-000301 | 49
