Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A

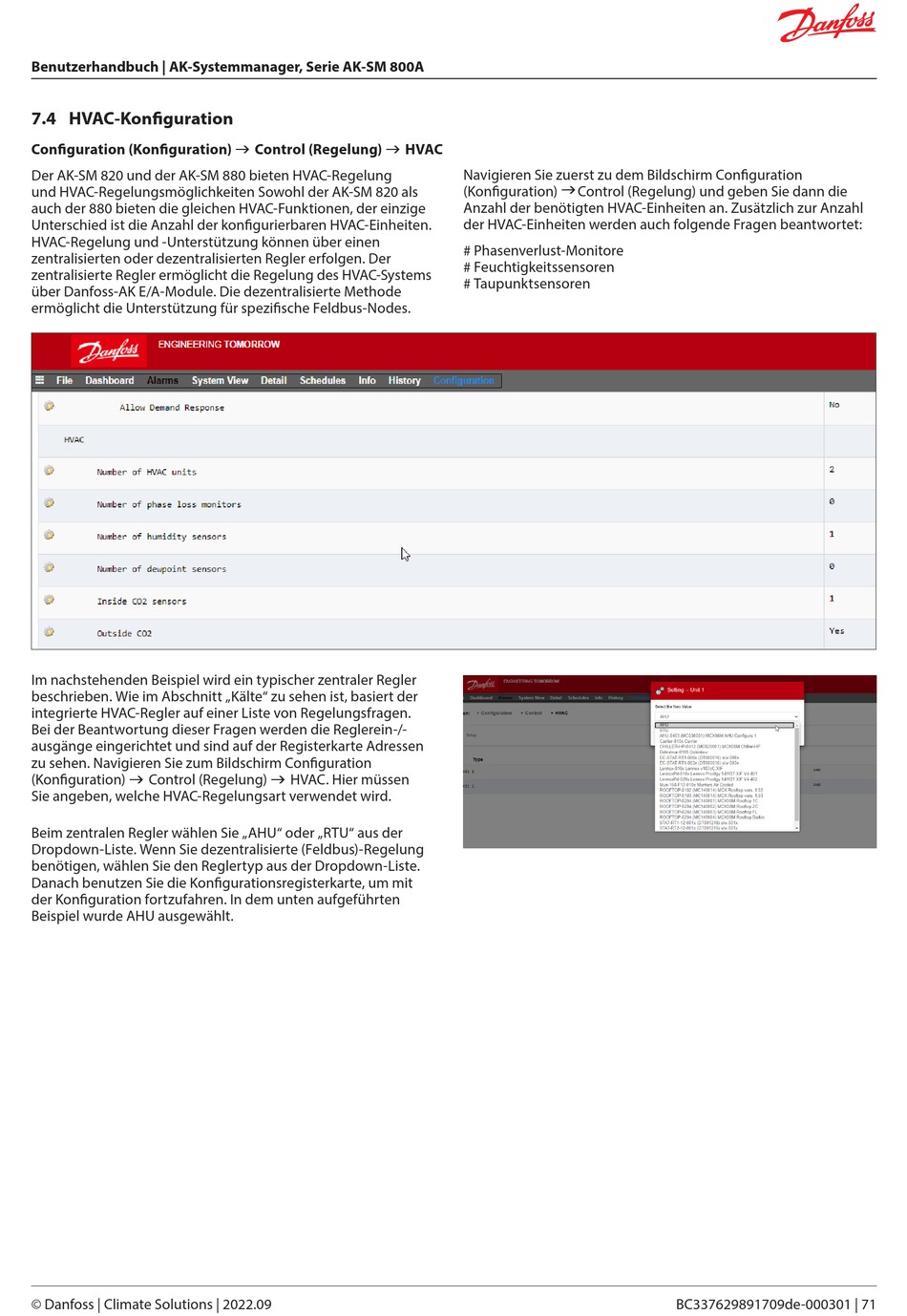

7.4 HVAC-Konfiguration
Configuration (Konfiguration)
Der AK-SM 820 und der AK-SM 880 bieten HVAC-Regelung
und HVAC-Regelungsmöglichkeiten Sowohl der AK-SM 820 als
auch der 880 bieten die gleichen HVAC-Funktionen, der einzige
Unterschied ist die Anzahl der konfigurierbaren HVAC-Einheiten.
HVAC-Regelung und -Unterstützung können über einen
zentralisierten oder dezentralisierten Regler erfolgen. Der
zentralisierte Regler ermöglicht die Regelung des HVAC-Systems
über Danfoss-AK E/A-Module. Die dezentralisierte Methode
ermöglicht die Unterstützung für spezifische Feldbus-Nodes.
Im nachstehenden Beispiel wird ein typischer zentraler Regler
beschrieben. Wie im Abschnitt „Kälte" zu sehen ist, basiert der
integrierte HVAC-Regler auf einer Liste von Regelungsfragen.
Bei der Beantwortung dieser Fragen werden die Reglerein-/-
ausgänge eingerichtet und sind auf der Registerkarte Adressen
zu sehen. Navigieren Sie zum Bildschirm Configuration
(Konfiguration)
Control (Regelung)
Sie angeben, welche HVAC-Regelungsart verwendet wird.
Beim zentralen Regler wählen Sie „AHU" oder „RTU" aus der
Dropdown-Liste. Wenn Sie dezentralisierte (Feldbus)-Regelung
benötigen, wählen Sie den Reglertyp aus der Dropdown-Liste.
Danach benutzen Sie die Konfigurationsregisterkarte, um mit
der Konfiguration fortzufahren. In dem unten aufgeführten
Beispiel wurde AHU ausgewählt.
© Danfoss | Climate Solutions | 2022.09
Control (Regelung)
HVAC
HVAC. Hier müssen
Navigieren Sie zuerst zu dem Bildschirm Configuration
(Konfiguration)
Control (Regelung) und geben Sie dann die
Anzahl der benötigten HVAC-Einheiten an. Zusätzlich zur Anzahl
der HVAC-Einheiten werden auch folgende Fragen beantwortet:
# Phasenverlust-Monitore
# Feuchtigkeitssensoren
# Taupunktsensoren
BC337629891709de-000301 | 71
