Benutzerhandbuch | Verbundregler, Typ AK-PC 651A
Verbindungseigenschaften
Webserver
Wenn Sie den Einrichtungsassistenten für die Konfiguration verwendet
haben, weist der Regler die ausgewählten Funktionen automatisch
Ein- und Ausgängen zu, und zwar in folgender Prioritätsreihenfolge:
Merkmale
Der Regler AK-PC 651A bietet eine Webschnittstelle, auf die
mit den gängigen Internet-Browsern zugegriffen werden kann.
Nachstehend die wichtigsten Merkmale:
• Webbasierter Zugriff auf Regler-Daten
• Bereiche können über PC oder Mobilgerät im gleichen
Netz aufgerufen werden
• Alarmverwaltung: Visualisierung, Erfassung und Signalisierung
(E-Mail) des Einzelgerätes und des Netzes
• Laufzeitdiagramme
• Upgrade und Backup
• Verwaltung von Benutzerberechtigungen
• Web-Sicherheit: Umgang mit Zertifikaten
• Anpassbare Übersichtsseiten für Systemmanager und Netzwerk
Konfiguration
Dieses Handbuch enthält eine Übersicht über die relevanten Webserver-
Funktionen. Eine detaillierte Anleitung finden Sie unter BC337329499681
Der Regler verfügt über eine HTML-Benutzeroberfläche, auf die mit jedem
Browser zugegriffen werden kann.
Standardmäßig ist der Regler für eine dynamische IP-Adresse (DHCP)
konfiguriert:
Sie können die IP-Adresse des AK-PC 651A auf verschiedene Weise erhalten:
• Über USB. Innerhalb von 10 Minuten nach dem Einschalten schreibt
der Regler eine Datei mit den Konfigurationseinstellungen auf ein
USB-Flash-Laufwerk, falls vorhanden (siehe Abschnitt 3.9 in der oben
verlinkten Dokumentation).
• Über das lokale Display des AK-PC 651A (bei Modellen, die damit
ausgestattet sind). Drücken Sie sofort nach dem Einschalten X+ENTER,
um das BIOS-Menü aufzurufen. Wählen Sie dann GEN SETTINGS > TCP/IP.
Um sich anzumelden, navigieren Sie mit einem HTML5-Browser
(z. B. Chrome) zur IP-Adresse des Gateways.

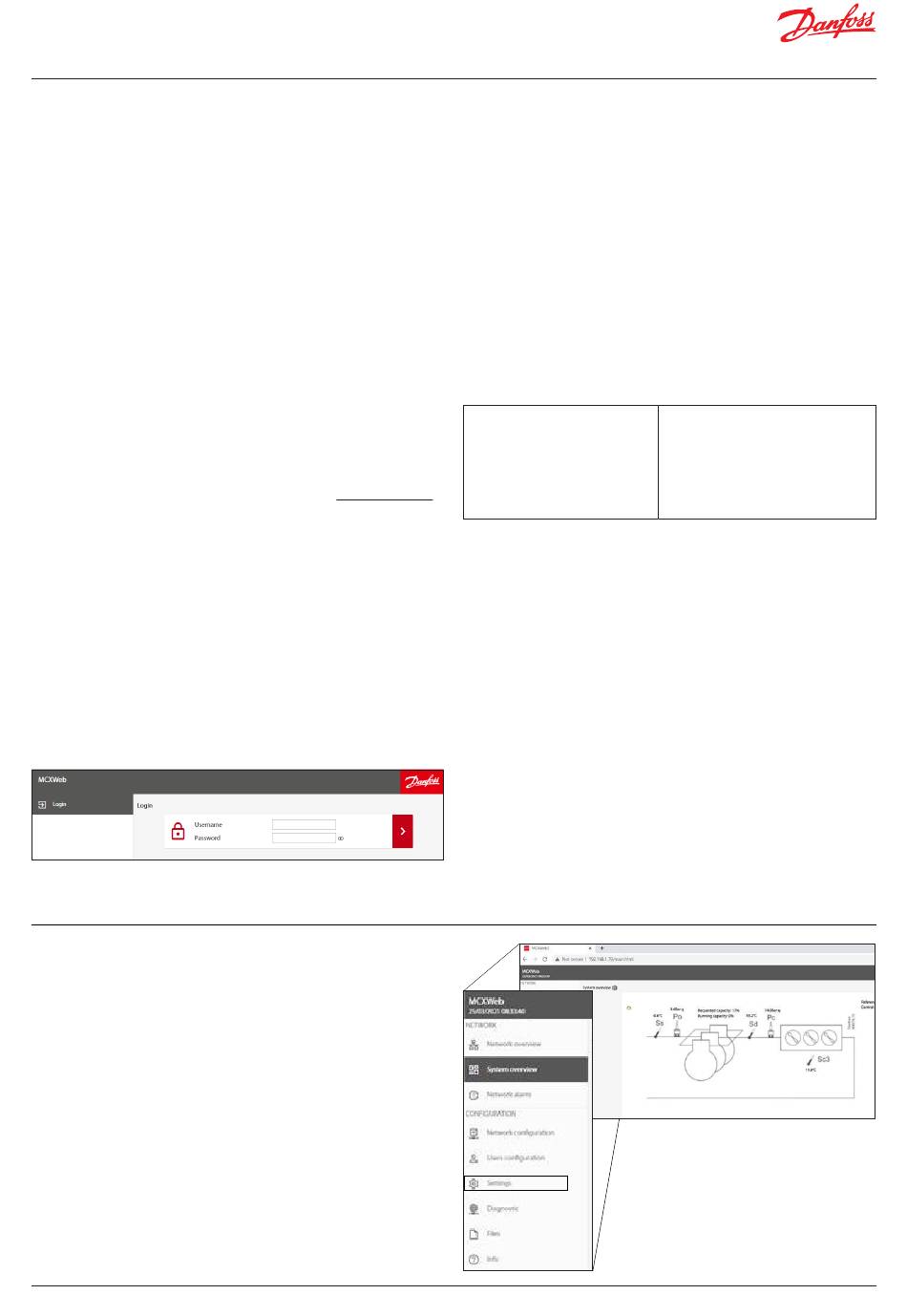

Der Bildschirm wird wie folgt angezeigt:
Die Standard-Zugangsdaten für alle Konfigurationseinstellungen lauten:
Benutzername = admin
Passwort = PASS
• Einstellungen: Hier kann die Webschnittstelle konfiguriert werden
ʰ Standortname
ʰ Sprache
ʰ Maßeinheit
ʰ Datum/Uhrzeit
ʰ E-Mail-Benachrichtigungen
ʰ Systemübersicht (siehe Details zur Anpassung
der Systemübersicht im dem oben verlinkten Dokument)
ʰ Sicherheit
• Benutzer: 4 Zugriffsebenen sind verfügbar
ʰ Gast
ʰ Wartung
ʰ Service
ʰ Admin
• Diagnose: Zur Überprüfung Ihrer Netzwerkkonfiguration sowie
von Protokoll und Gerätestatus
• Info: Zeigt Informationen zum verbundenen Regler an: ID, Standort
und BIOS-Version, Serielle und MAC-Adresse, Lizenzinformationen
22 | BC372331847466de-000101
Bei der ersten Anmeldung wird eine Änderung des Passworts verlangt.
Sobald Sie zum ersten Mal verbunden sind, können Sie folgende Aktionen
ausführen: einen Screenshot der Hauptseite erzeugen, darauf mit Pfeilen
auf Einstellungen, Benutzerkonfiguration und Diagnose zeigen
USB
Die aktuelle Netzwerkkonfiguration ohne Weboberfläche auslesen.
Falls Sie nicht auf die Weboberfläche zugreifen können, kann die
Netzwerkkonfiguration trotzdem mit einem USB-Flash-Laufwerk
ausgelesen werden:
• Vergewissern Sie sich, dass das USB-Flash-Laufwerk als FAT oder FAT32
formatiert ist.
• Verbinden Sie das USB-Flash-Laufwerk innerhalb von 10 Minuten nach
dem Einschalten des AK-PC 651A mit dem USB-Anschluss des Geräts.
• Warten Sie ca. 5 Sekunden.
• Entfernen Sie das USB-Flash-Laufwerk und stecken Sie es an einen PC. Die
Datei mcx20b2.cmd enthält die grundlegenden Informationen zum Produkt.
Hier ein Beispiel für den Inhalt:
[node_info]
ip=10.10.10.45/24
mac_address=00:07:68:ff:ff:f6
sw_descr=MCX20B2 0c41
node_id=1
CANBaud=50000
Key=bsFJt3VWi9SDoMgz
BIOS und Anwendungs-Upgrade
Für die Aktualisierung des BIOS und die Anwendung des AK-PC 651A
kann ein USB-Flash-Laufwerk verwendet werden.
Installation des Anwendungs-Upgrades
Vergewissern Sie sich, dass das USB-Flash-Laufwerk als FAT oder FAT32
formatiert ist.
• Speichern Sie die Firmwaredatei app.pk im Stammverzeichnis
des USB-Flash-Laufwerks.
• Stecken Sie das USB-Flash-Laufwerk in den USB-Anschluss des Reglers,
schalten Sie es aus und wieder ein und warten Sie einige Minuten
für das Update.
Hinweis: Der Dateiname der Anwendung (muss app.pk lauten) darf nicht
geändert werden, da die Datei sonst vom Regler nicht akzeptiert wird.
BIOS-Upgrade installieren
Vergewissern Sie sich, dass das USB-Flash-Laufwerk als FAT oder FAT32
formatiert ist.
BIOS im Stammverzeichnis des USB-Flash-Laufwerks speichern.
Stecken Sie das USB-Flash-Laufwerk in den USB-Anschluss des Reglers,
schalten Sie es aus und wieder ein und warten Sie einige Minuten
für das Update.
Hinweis: Den Dateinamen des BIOS nicht ändern, da die Datei sonst
vom Regler nicht akzeptiert wird.
< - Aktuelle IP-Adresse
< - Mac-Adresse
< - Bios-Softwarebeschreibung
< - CANbus Knoten-ID
< - CANbus Baudrate
< - Bei der Dateierstellung
generierter temporärer
Schlüssel
