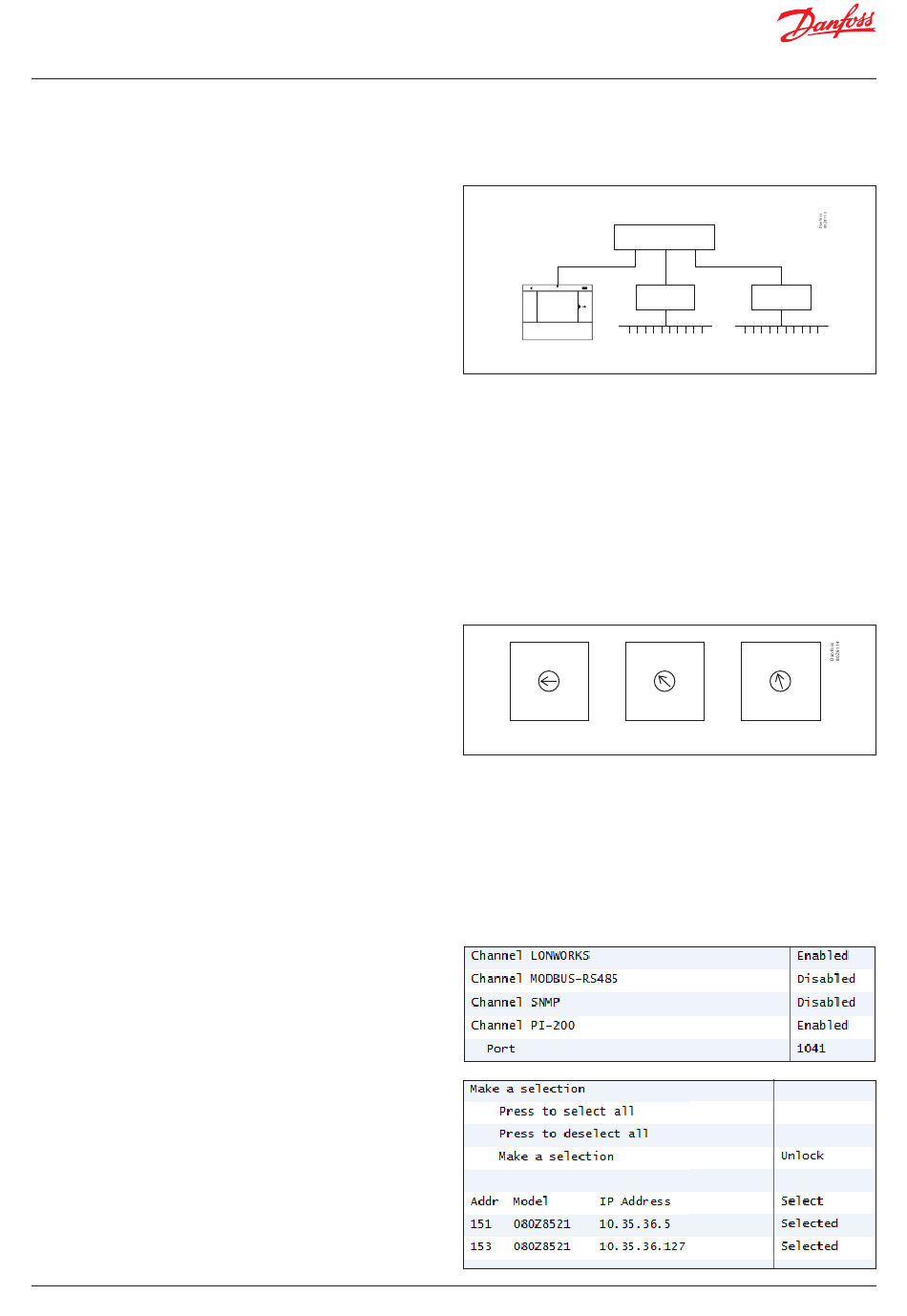

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Kapitel 8: Geräteunterstützung
8.1 Danfoss AKC Support (Via AK-PI 200)
Im folgenden Abschnitt wird die Konfiguration der
Protokollschnittstelle-200 (PI-200) im Systemmanager
beschrieben. Detaillierte Installationsanweisungen für PI-200
sind dem PI-200-Handbuch (RS8EX202) zu entnehmen.
Das AK-PI 200 ist ein Netzwerkgerät, das den Betrieb von
Reglern älterer Versionen vom Typ AKC und AKL über
den Systemmanager ermöglicht. Jeder angeschlossene
DANBUSS-Regler wird in ähnlicher Weise angezeigt wie andere
Kühlungsregler (d. h. wie LON RS 485/MODBUS-Geräte).
Hinweis: Auf dem PI-200 muss Firmware 2.25 installiert sind,
um den fehlerfreien Betrieb und die Kommunikation mit
AKC-Geräten und AK-SM 800A sicherzustellen.
Wichtige Beschränkungen
Bis zu 60 AKC-Regler können an einen einzigen AK-PI 200
angeschlossen werden. Wenn mehr als 60 Regler vorhanden
sind, müssen zwei AK-PI-200-Einheiten verwendet werden.
Bis zu vier AK-PI-200-Einheiten können an einen Systemmanager
angeschlossen werden.
Die Verbindung zwischen dem Systemmanager und dem
AK-PI 200 wird über TCP/IP hergestellt. Verwenden Sie zur
Verbindung des AK-PI 200 mit Ihrem Netzwerk bitte einen
Router oder Schalter und kein Netzwerk-Hub. Bei der Nutzung
von Netzwerk-Hubs wird das AK-PI 200 nicht ordnungsgemäß
funktionieren.
Vorbereitung/Adresszuweisung
Sowohl der Systemmanager als auch das AK-PI 200 müssen über
eine gültige Adresszuweisung verfügen, bevor eine Konfiguration
vorgenommen werden kann. Beachten Sie bei der Einstellung
des Systemmanagers und des PI-200 bitte die folgenden Schritte.
1. Stellen Sie sicher, dass der Systemmanager eine gültige
IP-Adresse hat und an das LAN angeschlossen ist.
2. Benutzen Sie das AK-Servicetool und stellen Sie eine
direkte Verbindung zum PI-200 her, überprüfen Sie unter
IP-Einrichtung den korrekten IP-Adressmodus (dynamisch/
statisch) und die Portnummer (beim PI-200 und beim
Systemmanager standardmäßig 1041).
3. Legen Sie mithilfe der Dreh-Adressschalter am PI-200 eine
physische Danbuss-Adresse für das PI-200 fest. Dem PI-200
muss eine eindeutige Adresse zugeordnet werden. Es darf
keine Überschneidung mit generischen Geräten in einem
Feldbus geben.
Konfiguration des PI-200 im Systemmanager
(mittels Web-Assistenten)
Im folgenden Text ist der Arbeitsablauf beschrieben,
um PI-200 in den Systemmanager einzufügen, einschließlich
des Scannens und der Zuordnung von AKC-Geräten.
Hinweis: Die Nutzung des Layout-Assistenten setzt voraus, dass zuvor
keine andere Kühlkonfiguration vorgenommen wurde. Die Nutzung
des Assistenten bei einer bereits vorhandenen Konfiguration kann
zum Verlust dieser Konfiguration führen. Benutzen Sie in diesem Fall
das in diesem Benutzerhandbuch beschriebene manuelle Verfahren.
Klicken Sie auf den Bereich „Konfiguration" auf den Kälteanlagen-
Assistent und leiten Sie das Verfahren ein, wählen Sie dann
in der Anzeige „Netzwerk" PI-200 aus, um dieses zu aktivieren.
Die nächste Anzeige ist eine detaillierte Darstellung des PI-200.
Wenn mehrere PI-200-Einheiten installiert sind, sollten Sie nur die
PI-Einheiten auswählen, die mit dem jeweiligen Systemmanager
verbunden sein werden.
