Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Registerkarte „Fühler"
Im nachstehenden Beispiel wird die Registerkarte „Div. Fühler"
angezeigt. Navigieren Sie durch die Regelungszeilen und nehmen
Sie die entsprechenden Konfigurationen vor.
Name: Eingabe einer eigenen Beschreibung für den Fühler
Bd-Pt: Eingabe einer gültigen Platinen- und Anschlussadresse
(unter Verwendung der AK E/A-Module)
Broadcast (Übertragung):
No (Nein): Der Wert wird nicht übertragen, um für die Logik
auf anderen Reglern eingesetzt zu werden.
Send (Senden): Der Wert der Stelle (EIN oder AUS) wird
im Hostnetzwerk verfügbar gemacht, damit er von anderen
Reglern genutzt werden kann. Vergewissern Sie sich, dass
jede gesendete Platinen-Anschluss-Kombination im System
eindeutig ist. (Wenn der Regler bei der Adresse #01 von seiner
Bd-Pt-Adresse 1-02 sendet, kann kein anderer Regler über
seine Bd-Pt-Adresse 1-02 senden.
Rec (Empf): Der Wert der Stelle wird von einem anderen
Regler im Hostnetzwerk empfangen. Sie müssen die Bd-Pt-
Adresse des Sendepunkts in die Bd-Pt-Felder eingeben.
Typ: Auswahl aus mehreren Optionen in der Dropdown-Liste
(in diesem Beispiel wird ein PT1000-Fühler verwendet)
Reglereingang: Es ist möglich, andere definierte Punkte
(einschließlich Berechnungen) als Reglereingang zu verwenden,
sie werden in einer Dropdown-Liste angezeigt
Anzahl Alarme: Eingabe der Anzahl der Alarme (max. 3)
Alarm 1: Eingabe der Alarmstufe (Deaktiviert, Nur Protokoll,
Normal, Ernst, Kritisch)
Art: Alarm, sofern über oder unter Grenzwert (siehe unten)
Grenzwert: Eingabe des Alarmgrenzwerts
Verzög: Eingabe der Verzögerungszeit
Einheit: Sekunden, Minuten, Stunden
Von: Definition des Alarmausgabe-Zeitfensters
Bis: Definition des Alarmausgabe-Zeitfensters
Tage: Definition der Tage in Verbindung mit dem Alarm
Aktion: Definition der Alarmaktion
Sensor fail alarms (Alarm Fühlerfehler): Eingabe der Alarmstufe
zur Ausgabe eines Alarms bei einem Fühlerausfall (Deaktiviert,
Nur Protokoll, Normal, Ernst, Kritisch)
Bereich Ein/Aus

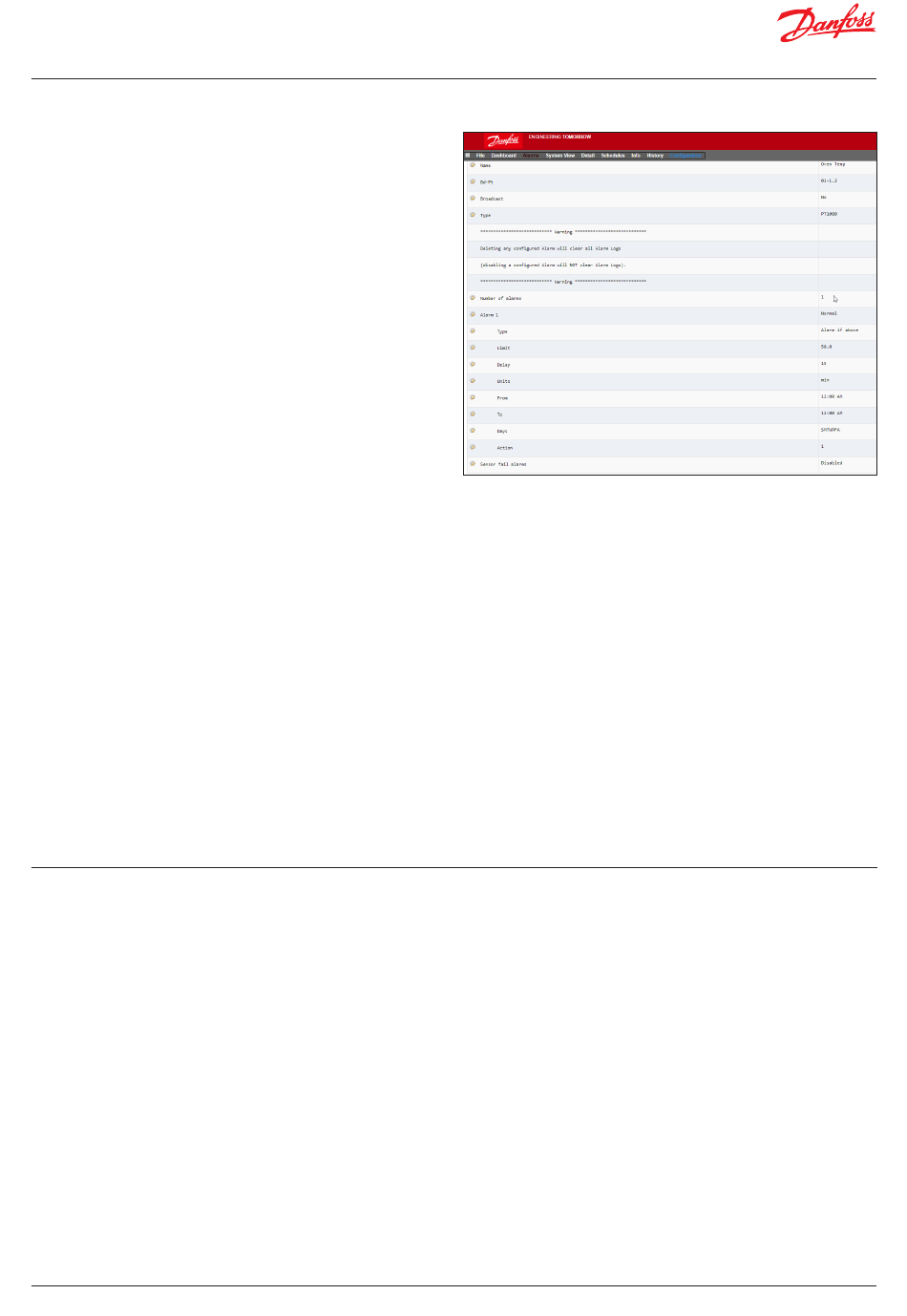

Im nachstehenden Beispiel wird der Bereich Misc On/Off (Div.
Ein/Aus) angezeigt. Navigieren Sie durch die Regelungszeilen
und nehmen Sie die entsprechenden Konfigurationen vor.
Name: Eingabe einer eigenen Beschreibung für den Eingang
Bd-Pt: Eingabe einer gültigen Platinen- und Anschlussadresse
(unter Verwendung der AK E/A-Module)
Broadcast (Übertragung):
No (Nein): Der Wert wird nicht übertragen, um für die Logik
auf anderen Reglern eingesetzt zu werden.
Send (Senden): Der Wert der Stelle (EIN oder AUS) wird
im Hostnetzwerk verfügbar gemacht, damit er von anderen
Reglern genutzt werden kann. Vergewissern Sie sich, dass
jede gesendete Platinen-Anschluss-Kombination im System
eindeutig ist. (Wenn der Regler bei der Adresse #01 von seiner
Bd-Pt Adresse 1-02 sendet, kann kein anderer Regler über
seine Bd-Pt-Adresse 1-02 senden.
Rec (Empf): Der Wert der Stelle wird von einem anderen
Regler im Hostnetzwerk empfangen. Sie müssen die Bd-Pt-
Adresse des Sendepunkts in die Bd-Pt-Felder eingeben.
76 | BC337629891709de-000301
Typ: Auswahl aus mehreren Optionen in der Dropdown-Liste
Spannung: Spannungseingang
Stromlos: Kein Spannungseingang
Verriegelung: Verriegelungsseingang
Geschlossen: Geschlossener Eingang
Geöffnet: Offener Eingang
Anzahl Alarme: Eingabe der Anzahl der Alarme (max. 3)
Alarm 1: Eingabe der Alarmstufe (Deaktiviert, Nur Protokoll,
Normal, Ernst, Kritisch)
Art: Alarm, sofern über oder unter Grenzwert (siehe unten)
Grenzwert: Eingabe des Alarmgrenzwerts
Verzög: Eingabe der Verzögerungszeit
Einheit: Sekunden, Minuten, Stunden
Von: Definition des Alarmausgabe-Zeitfensters
Bis: Definition des Alarmausgabe-Zeitfensters
Tage: Definition der Tage in Verbindung mit dem Alarm
Aktion: Definition der Alarmaktion
© Danfoss | Climate Solutions | 2022.09
