Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Registerkarte „Relais"

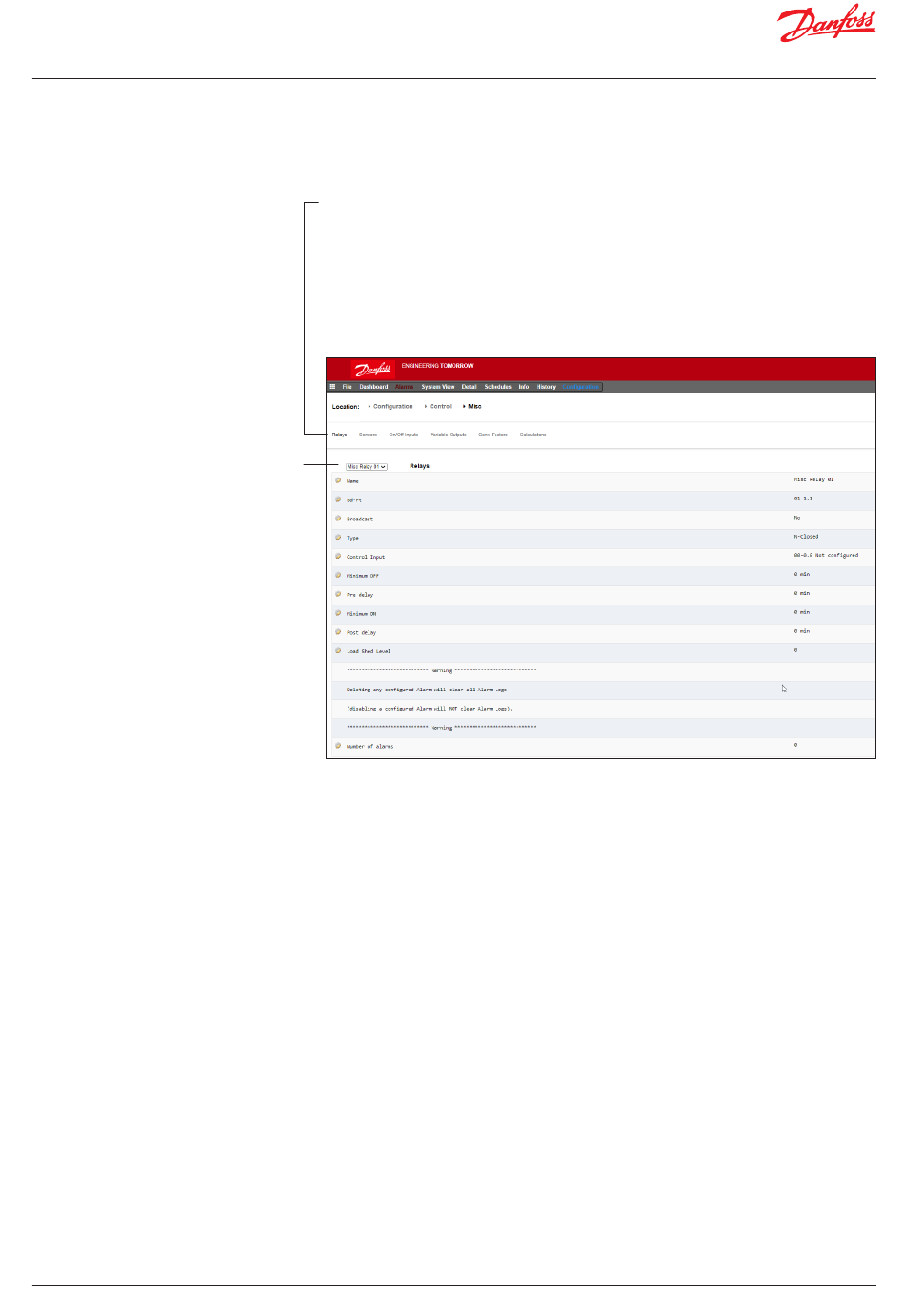

Im nachstehenden Beispiel wird die Registerkarte „Div. Relais"
gezeigt. Navigieren Sie durch die Regelungszeilen und
nehmen Sie die entsprechenden Konfigurationen vor.
Sofern konfiguriert, navigieren Sie über das
Dropdown-Feld zu den zusätzlichen Relais
Name: Eingabe einer eigenen Beschreibung für das Relais
Bd-Pt: Eingabe einer gültigen Platinen- und Anschlussadresse
(unter Verwendung der AK E/A-Module)
Broadcast (Übertragung):
No (Nein): Der Wert wird nicht übertragen, um für die Logik
auf anderen Reglern eingesetzt zu werden.
Send (Senden): Der Wert der Stelle (EIN oder AUS) wird
im Hostnetzwerk verfügbar gemacht, damit er von anderen
Reglern genutzt werden kann. Vergewissern Sie sich, dass
jede gesendete Platinen-Anschluss-Kombination im System
eindeutig ist. (Wenn der Regler bei der Adresse #01 von seiner
Bd-Pt Adresse 1-02 sendet, kann kein anderer Regler über
seine Bd-Pt-Adresse 1-02 senden.
Rec (Empf): Der Wert der Stelle wird von einem anderen
Regler im Hostnetzwerk empfangen. Sie müssen die Bd-Pt-
Adresse des Sendepunkts in die Bd-Pt-Felder eingeben.
Type (Typ): Stromlos geschlossen (NC) und stromlos geöffnet (NO)
Control Input (Reglereingang): Die Verwendung weiterer
definierter Punkte (einschließlich Berechnungen) in der Funktion
von Regeleingängen ist möglich – diese werden in einer
Dropdown-Liste angezeigt
Hinweis: Alle im AK-SM-System konfigurierten Div.-Punkte
werden in „System View" im Fenster Power/Misc angezeigt.
© Danfoss | Climate Solutions | 2022.09
Registerkarte „Relais"
Je nach Regelungsanforderungen kann das Bildschirmlayout unterschiedlich sein.
Navigieren Sie durch die Optionen und fügen Sie einen eigenen Namen, eine AK E/A-Adresse
sowie Alarme hinzu.
Hinweis: Wenn Sie bei „Broadcast" (Übertragung) „Ja" einstellen, wird der Relaisstatus auf
dem AK-SM Hostnetzwerk verfügbar gemacht.
Falls der Reglereingang für den Betrieb Ihres diversen Relais erforderlich ist, kann er in der
Reglereingangszeile ausgewählt werden (Sie müssen Ihren Reglereingang vorab konfigurieren).
Minimum Off (Minimum AUS): Definition einer Mindest-
Aus-Zeitdauer zum Stoppen eines Kurzzyklusbetriebs
Pre Delay (Vorverzögerung): Definition einer Vorverzögerung
vor der Aktivierung des Relais
Minimum On (Minimum EIN): Definition einer Mindest-
Ein-Zeitdauer zum Stoppen eines Kurzzyklusbetriebs
Post Delay (Nachlaufverzögerung): Definition einer
Ausschaltverzögerung zur Minimierung des Kurzzyklusbetriebs
Number of alarms (Anzahl Alarme): Eingabe der Anzahl
der Alarme (max. 3)
Alarm 1: Eingabe der Alarmstufe (Deaktiviert, Nur Protokoll,
Normal, Ernst, Kritisch)
Typ: Alarm bei Ein, Alarm bei AUS, Zyklen
(Eingabe der Zyklusanzahl)
Verzög: Eingabe der Verzögerungszeit
Einheiten: Sekunden, Minuten, Stunden
Von: Definition des Alarmausgabe-Zeitfensters
Bis: Definition des Alarmausgabe-Zeitfensters
Tage: Definition der Tage in Verbindung mit dem Alarm
Aktion: Definition der Alarmaktion
BC337629891709de-000301 | 75
