Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Vor Beginn einer Anordnung müssen diese grundlegenden
Größenanforderungen gemäß dem angezeigten Popup-Fenster
eingehalten werden.
JPEG oder PNG für Webgrafiken: < 1 MB
PNG für lokale Grafiken: 800 x 450 Pixel und 8 oder 24 Bit
(kein Alpha-Kanal).

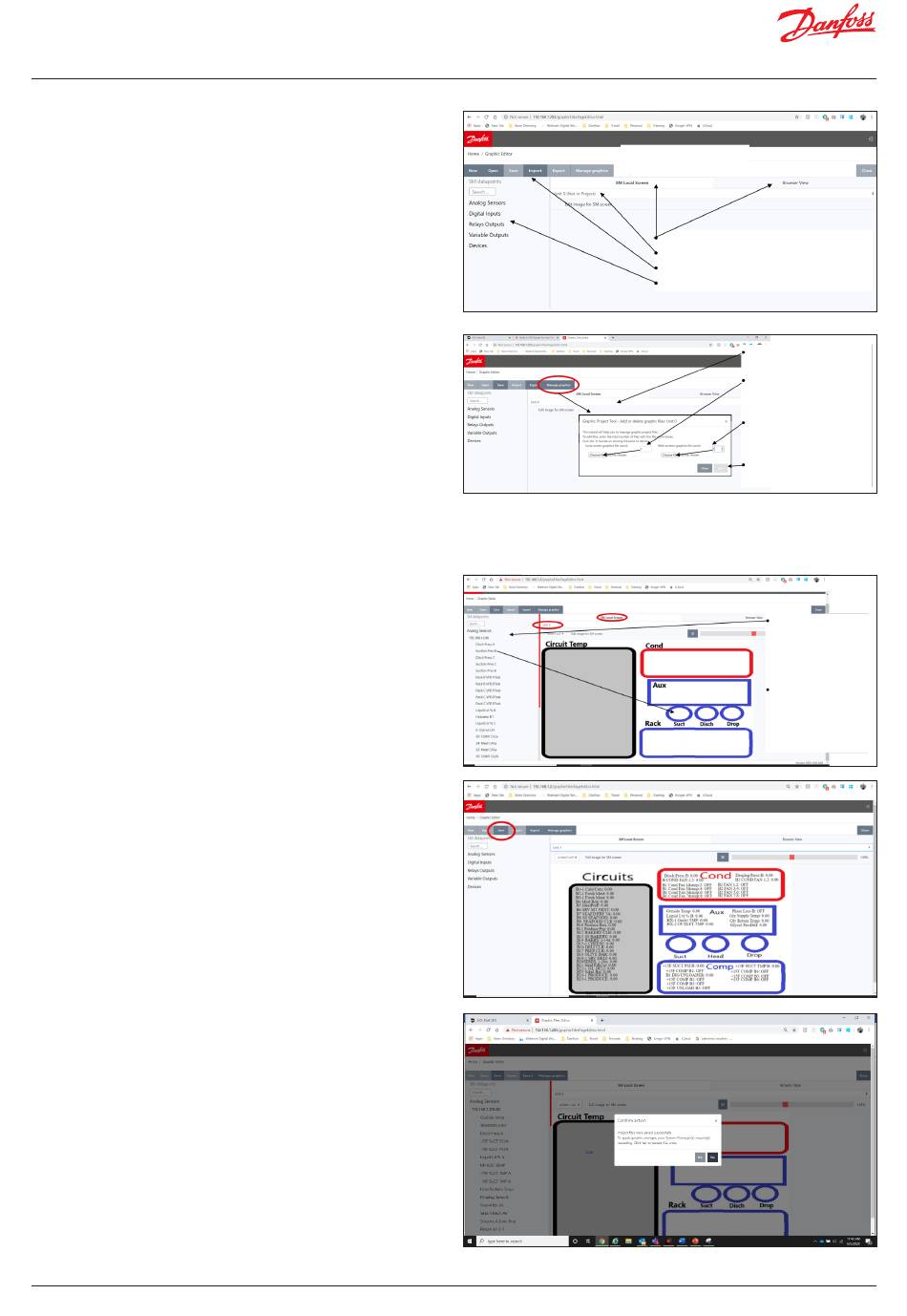

Bei der ersten Eingabe in das Grafik-Hilfsprogramm werden
alle Datenpunkte automatisch zur Überlagerung abgerufen.
Auswahl der Zeichnung
Schritt 1: Importieren Sie die JPEG- oder PNG-Datei, die für
Webgrafiken und SM 800A-Grafiken verwendet werden soll.
Wählen Sie „Manage graphics" (Grafiken verwalten) und
wählen Sie über ein Pop-up-Fenster die Anzahl der für Web
zu verwendenden Zeichnungen (bis zu 5) und die Anzahl
der für SM 800A zu verwendenden Zeichnungen (bis zu 5 pro
Gerät). Verwenden Sie die Option Durchsuchen, um die zu
importierenden JPEG- oder PNG-Zeichnungen auszuwählen.
Das SM800A PNG ist gerätespezifisch, wie unten angegeben,
z. B. Einheit 0. Die SM800A-Grafiken müssen für die anderen
Geräte im Hostnetzwerk ausgewählt werden, indem zunächst
ein anderes Gerät ausgewählt wird, z. B. Einheit 1, gefolgt
von der Auswahl/dem Import der PNG-Dateien.
Wenn alle Zeichnungen importiert wurden, wählen Sie „Save"
(Speichern), um fortzufahren.
Schritt 2: Öffnen Sie die Datenpunkte, die überlagert werden.
Die importierten Zeichnungen werden einzeln nacheinander
durch Auswahl von „Browser View" (Browser-Ansicht) oder „SM
Local Screen" (SM lokaler Bildschirm) angezeigt. Bei Verwendung
der lokalen Bildschirmoption sind die Zeichnungen spezifisch
für die SM800A-Gerätenummer. Siehe unten.
Verwenden Sie den Datenbaum auf der linken Seite, um den
Datentyp auszuwählen, z. B. Analogsensor, Digitaleingang
usw. Wählen Sie die IP-Adressen für die SM 800As aus, um den
Punkt auf der Überlagerung per Drag & Drop zu verschieben.
Für die SM Local Screen-Grafiken gibt es nur eine IP-Adresse,
da Sie nur Punkte für das betreffende Gerät auswählen können.
Schritt 3: Layout ausrichten.
Jeder überlagerte Datenpunkt kann individuell eingerichtet
werden. Sobald der Datenpunkt auf der Zeichnung platziert
und blau hervorgehoben ist, erscheint ein Pop-up-Fenster, wenn
Sie mit der linken Maustaste doppelklicken. Damit kann der
Datenpunkt in unterschiedlichen Formaten dargestellt werden.
Wenn der Datenpunkt blau hervorgehoben ist, können die
Pfeiltasten auf der Tastatur den Punkt zur Ausrichtung verschieben.
Schritt 4: Laden der Dateien in die Geräte.
Wenn die Datenpunktüberlagerung abgeschlossen ist,
muss das Paket an die Geräte übertragen werden.
Über die Schaltfläche „Save" (Speichern) werden alle
Dateien an jedes Gerät im Hostnetzwerk übertragen.
Ein Pop-up-Fenster zeigt den Download-Status an.
Wenn der Download abgeschlossen ist, wird ein Pop-up-Fenster
angezeigt, dass die Einheiten zurückgesetzt werden müssen,
damit die neuen Grafiken implementiert werden können.
22 | BC337629891709de-000301
Nur abgedunkelte
Optionen verfügbar
Lokale oder Webbrowser-Ansichten
Liste der Einheiten im Host-Netzwerk
Optionen zum Erstellen und Speichern
Datenpunkte für Drag-and-Drop
Einheit 0 wird
derzeit erstellt
Lokal – Anzahl
der PNG-Dateien
auswählen (bis zu 5)
Web – Anzahl der
PNG- oder JPEG-Dateien
auswählen (bis zu 5)
Nach dem Laden
der Dateien auf
Speichern klicken
Aus der Liste
der Datenpunkte
auswählen und
per Drag & Drop
auf den VZ2-Plot
ziehen Jeder
Punkt kann mit
den Pfeiltasten
am Computer
ausgerichtet
werden
© Danfoss | Climate Solutions | 2022.09
