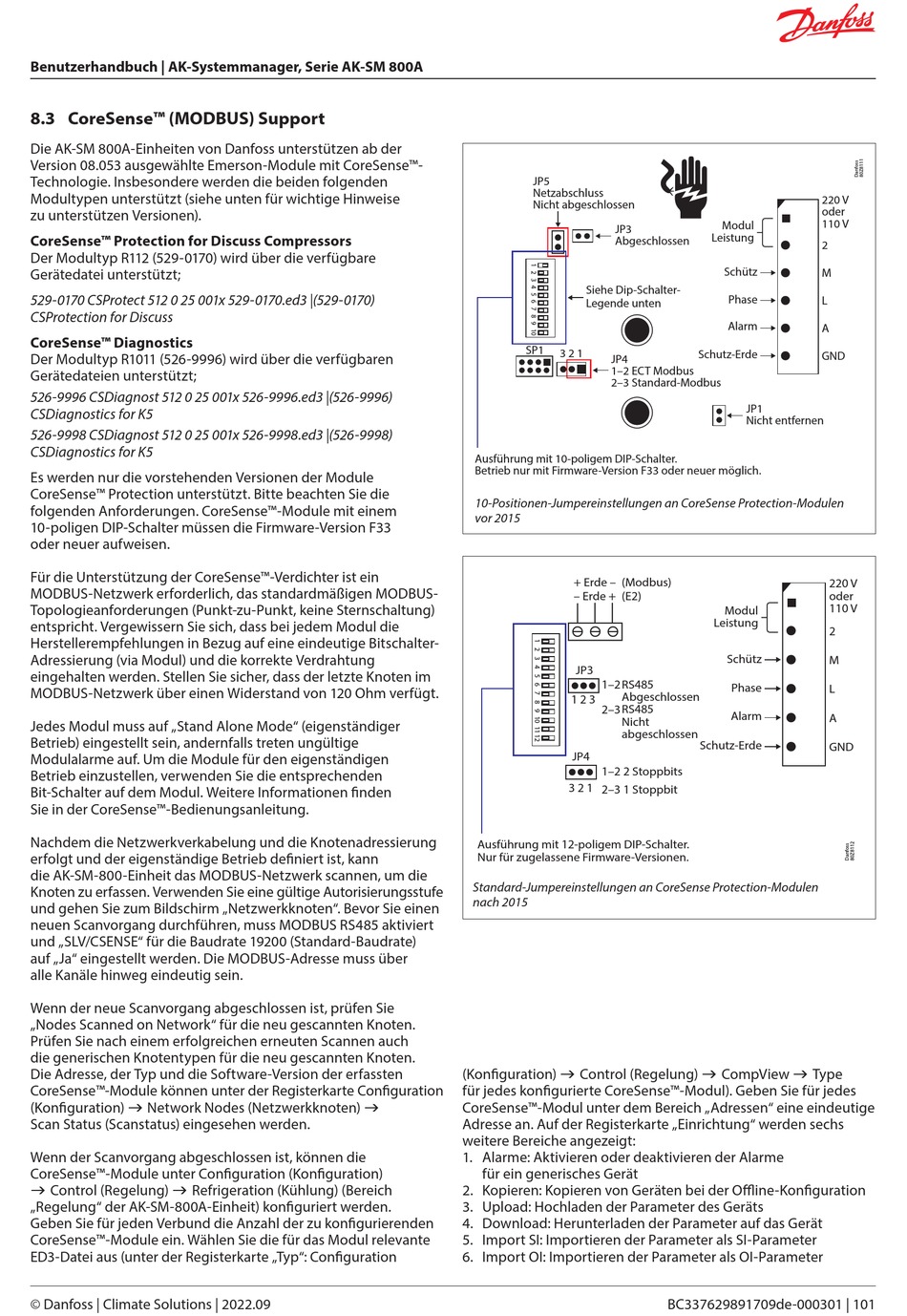

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
8.3 CoreSense™ (MODBUS) Support
Die AK-SM 800A-Einheiten von Danfoss unterstützen ab der
Version 08.053 ausgewählte Emerson-Module mit CoreSense™-
Technologie. Insbesondere werden die beiden folgenden
Modultypen unterstützt (siehe unten für wichtige Hinweise
zu unterstützen Versionen).
CoreSense™ Protection for Discuss Compressors
Der Modultyp R112 (529-0170) wird über die verfügbare
Gerätedatei unterstützt;
529-0170 CSProtect 512 0 25 001x 529-0170.ed3 |(529-0170)
CSProtection for Discuss
CoreSense™ Diagnostics
Der Modultyp R1011 (526-9996) wird über die verfügbaren
Gerätedateien unterstützt;
526-9996 CSDiagnost 512 0 25 001x 526-9996.ed3 |(526-9996)
CSDiagnostics for K5
526-9998 CSDiagnost 512 0 25 001x 526-9998.ed3 |(526-9998)
CSDiagnostics for K5
Es werden nur die vorstehenden Versionen der Module
CoreSense™ Protection unterstützt. Bitte beachten Sie die
folgenden Anforderungen. CoreSense™-Module mit einem
10-poligen DIP-Schalter müssen die Firmware-Version F33
oder neuer aufweisen.
Für die Unterstützung der CoreSense™-Verdichter ist ein
MODBUS-Netzwerk erforderlich, das standardmäßigen MODBUS-
Topologieanforderungen (Punkt-zu-Punkt, keine Sternschaltung)
entspricht. Vergewissern Sie sich, dass bei jedem Modul die
Herstellerempfehlungen in Bezug auf eine eindeutige Bitschalter-
Adressierung (via Modul) und die korrekte Verdrahtung
eingehalten werden. Stellen Sie sicher, dass der letzte Knoten im
MODBUS-Netzwerk über einen Widerstand von 120 Ohm verfügt.
Jedes Modul muss auf „Stand Alone Mode" (eigenständiger
Betrieb) eingestellt sein, andernfalls treten ungültige
Modulalarme auf. Um die Module für den eigenständigen
Betrieb einzustellen, verwenden Sie die entsprechenden
Bit-Schalter auf dem Modul. Weitere Informationen finden
Sie in der CoreSense™-Bedienungsanleitung.
Nachdem die Netzwerkverkabelung und die Knotenadressierung
erfolgt und der eigenständige Betrieb definiert ist, kann
die AK-SM-800-Einheit das MODBUS-Netzwerk scannen, um die
Knoten zu erfassen. Verwenden Sie eine gültige Autorisierungsstufe
und gehen Sie zum Bildschirm „Netzwerkknoten". Bevor Sie einen
neuen Scanvorgang durchführen, muss MODBUS RS485 aktiviert
und „SLV/CSENSE" für die Baudrate 19200 (Standard-Baudrate)
auf „Ja" eingestellt werden. Die MODBUS-Adresse muss über
alle Kanäle hinweg eindeutig sein.
Wenn der neue Scanvorgang abgeschlossen ist, prüfen Sie
„Nodes Scanned on Network" für die neu gescannten Knoten.
Prüfen Sie nach einem erfolgreichen erneuten Scannen auch
die generischen Knotentypen für die neu gescannten Knoten.
Die Adresse, der Typ und die Software-Version der erfassten
CoreSense™-Module können unter der Registerkarte Configuration
(Konfiguration)
Network Nodes (Netzwerkknoten)
Scan Status (Scanstatus) eingesehen werden.
Wenn der Scanvorgang abgeschlossen ist, können die
CoreSense™-Module unter Configuration (Konfiguration)
Control (Regelung)
Refrigeration (Kühlung) (Bereich
„Regelung" der AK-SM-800A-Einheit) konfiguriert werden.
Geben Sie für jeden Verbund die Anzahl der zu konfigurierenden
CoreSense™-Module ein. Wählen Sie die für das Modul relevante
ED3-Datei aus (unter der Registerkarte „Typ": Configuration
© Danfoss | Climate Solutions | 2022.09
JP5
Netzabschluss
Nicht abgeschlossen
SP1
Ausführung mit 10-poligem DIP-Schalter.
Betrieb nur mit Firmware-Version F33 oder neuer möglich.
10-Positionen-Jumpereinstellungen an CoreSense Protection-Modulen
vor 2015
Ausführung mit 12-poligem DIP-Schalter.
Nur für zugelassene Firmware-Versionen.
Standard-Jumpereinstellungen an CoreSense Protection-Modulen
nach 2015
(Konfiguration)
für jedes konfigurierte CoreSense™-Modul). Geben Sie für jedes
CoreSense™-Modul unter dem Bereich „Adressen" eine eindeutige
Adresse an. Auf der Registerkarte „Einrichtung" werden sechs
weitere Bereiche angezeigt:
1. Alarme: Aktivieren oder deaktivieren der Alarme
für ein generisches Gerät
2. Kopieren: Kopieren von Geräten bei der Offline-Konfiguration
3. Upload: Hochladen der Parameter des Geräts
4. Download: Herunterladen der Parameter auf das Gerät
5. Import SI: Importieren der Parameter als SI-Parameter
6. Import OI: Importieren der Parameter als OI-Parameter
Modul
JP3
Leistung
Abgeschlossen
Schütz
Siehe Dip-Schalter-
Phase
Legende unten
Alarm
3 2 1
Schutz-Erde
JP4
1–2 ECT Modbus
2–3 Standard-Modbus
+ Erde – (Modbus)
– Erde +
(E2)
Modul
Leistung
Schütz
JP3
1–2
RS485
Phase
Abgeschlossen
1 2 3
2–3
RS485
Alarm
Nicht
abgeschlossen
Schutz-Erde
JP4
1–2
2 Stoppbits
3 2 1
2–3
1 Stoppbit
Control (Regelung)
CompView
BC337629891709de-000301 | 101
220 V
oder
110 V
2
M
L
A
GND
JP1
Nicht entfernen
220 V
oder
110 V
2
M
L
A
GND
Type
