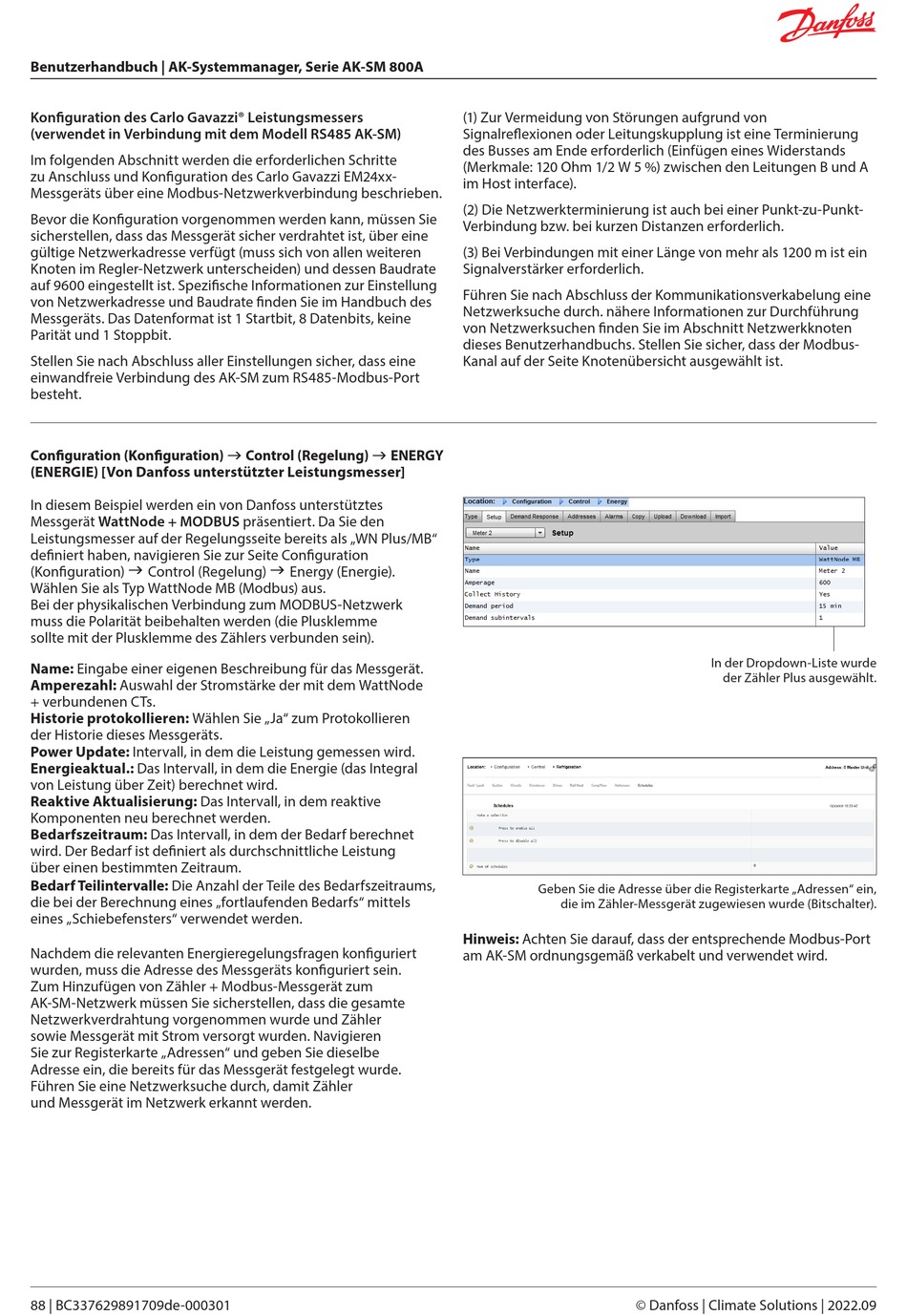

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
Konfiguration des Carlo Gavazzi® Leistungsmessers
(verwendet in Verbindung mit dem Modell RS485 AK-SM)
Im folgenden Abschnitt werden die erforderlichen Schritte
zu Anschluss und Konfiguration des Carlo Gavazzi EM24xx-
Messgeräts über eine Modbus-Netzwerkverbindung beschrieben.
Bevor die Konfiguration vorgenommen werden kann, müssen Sie
sicherstellen, dass das Messgerät sicher verdrahtet ist, über eine
gültige Netzwerkadresse verfügt (muss sich von allen weiteren
Knoten im Regler-Netzwerk unterscheiden) und dessen Baudrate
auf 9600 eingestellt ist. Spezifische Informationen zur Einstellung
von Netzwerkadresse und Baudrate finden Sie im Handbuch des
Messgeräts. Das Datenformat ist 1 Startbit, 8 Datenbits, keine
Parität und 1 Stoppbit.
Stellen Sie nach Abschluss aller Einstellungen sicher, dass eine
einwandfreie Verbindung des AK-SM zum RS485-Modbus-Port
besteht.
Configuration (Konfiguration)
(ENERGIE) [Von Danfoss unterstützter Leistungsmesser]
In diesem Beispiel werden ein von Danfoss unterstütztes
Messgerät WattNode + MODBUS präsentiert. Da Sie den
Leistungsmesser auf der Regelungsseite bereits als „WN Plus/MB"
definiert haben, navigieren Sie zur Seite Configuration
(Konfiguration)
Control (Regelung)
Wählen Sie als Typ WattNode MB (Modbus) aus.
Bei der physikalischen Verbindung zum MODBUS-Netzwerk
muss die Polarität beibehalten werden (die Plusklemme
sollte mit der Plusklemme des Zählers verbunden sein).
Name: Eingabe einer eigenen Beschreibung für das Messgerät.
Amperezahl: Auswahl der Stromstärke der mit dem WattNode
+ verbundenen CTs.
Historie protokollieren: Wählen Sie „Ja" zum Protokollieren
der Historie dieses Messgeräts.
Power Update: Intervall, in dem die Leistung gemessen wird.
Energieaktual.: Das Intervall, in dem die Energie (das Integral
von Leistung über Zeit) berechnet wird.
Reaktive Aktualisierung: Das Intervall, in dem reaktive
Komponenten neu berechnet werden.
Bedarfszeitraum: Das Intervall, in dem der Bedarf berechnet
wird. Der Bedarf ist definiert als durchschnittliche Leistung
über einen bestimmten Zeitraum.
Bedarf Teilintervalle: Die Anzahl der Teile des Bedarfszeitraums,
die bei der Berechnung eines „fortlaufenden Bedarfs" mittels
eines „Schiebefensters" verwendet werden.
Nachdem die relevanten Energieregelungsfragen konfiguriert
wurden, muss die Adresse des Messgeräts konfiguriert sein.
Zum Hinzufügen von Zähler + Modbus-Messgerät zum
AK-SM-Netzwerk müssen Sie sicherstellen, dass die gesamte
Netzwerkverdrahtung vorgenommen wurde und Zähler
sowie Messgerät mit Strom versorgt wurden. Navigieren
Sie zur Registerkarte „Adressen" und geben Sie dieselbe
Adresse ein, die bereits für das Messgerät festgelegt wurde.
Führen Sie eine Netzwerksuche durch, damit Zähler
und Messgerät im Netzwerk erkannt werden.
88 | BC337629891709de-000301
Control (Regelung)
ENERGY
Energy (Energie).
(1) Zur Vermeidung von Störungen aufgrund von
Signalreflexionen oder Leitungskupplung ist eine Terminierung
des Busses am Ende erforderlich (Einfügen eines Widerstands
(Merkmale: 120 Ohm 1/2 W 5 %) zwischen den Leitungen B und A
im Host interface).
(2) Die Netzwerkterminierung ist auch bei einer Punkt-zu-Punkt-
Verbindung bzw. bei kurzen Distanzen erforderlich.
(3) Bei Verbindungen mit einer Länge von mehr als 1200 m ist ein
Signalverstärker erforderlich.
Führen Sie nach Abschluss der Kommunikationsverkabelung eine
Netzwerksuche durch. nähere Informationen zur Durchführung
von Netzwerksuchen finden Sie im Abschnitt Netzwerkknoten
dieses Benutzerhandbuchs. Stellen Sie sicher, dass der Modbus-
Kanal auf der Seite Knotenübersicht ausgewählt ist.
Geben Sie die Adresse über die Registerkarte „Adressen" ein,
die im Zähler-Messgerät zugewiesen wurde (Bitschalter).
Hinweis: Achten Sie darauf, dass der entsprechende Modbus-Port
am AK-SM ordnungsgemäß verkabelt und verwendet wird.
In der Dropdown-Liste wurde
der Zähler Plus ausgewählt.
© Danfoss | Climate Solutions | 2022.09
