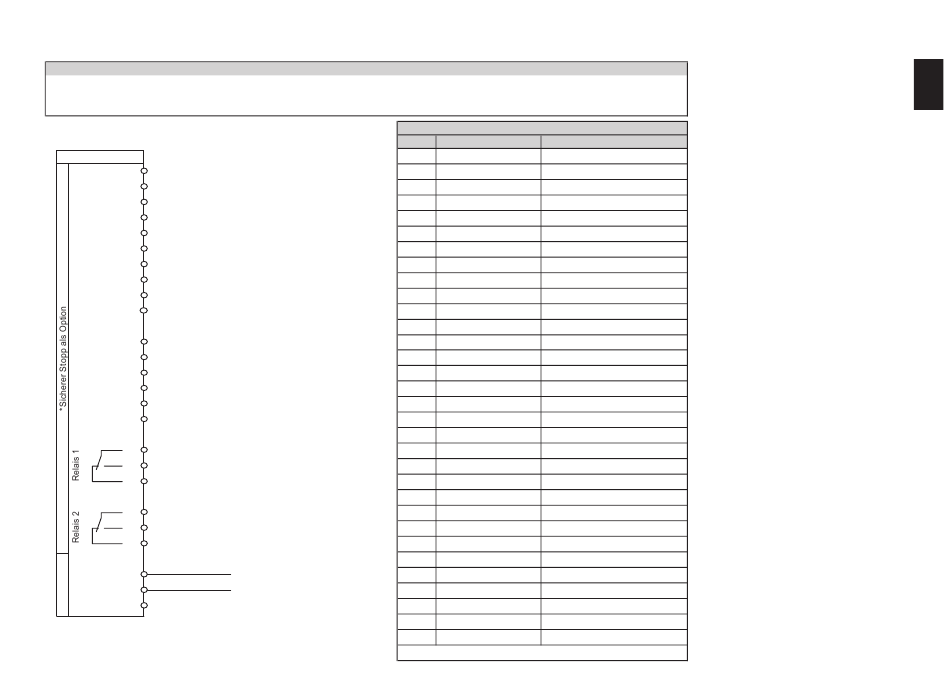

Anschlussbeispiel
VLT
®
HVAC Drive
Modbus RTU
Minimale Einstellungen für den Betrieb über Modbus RTU
FC 100
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
*37
D IN
(S.Stop)
+10 V
50
A IN
53
(S201 U-I)
A IN
54
(S202 U-I)
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
P
68
RS-485
N
69
RS-485
COM
61
Unverbindlicher Vorschlag im Rahmen der allgemeinen Liefer- und Gewährleistungsbe-
dingungen. Der Vorschlag beruht auf der Werkseinstellung und setzt die Einstellung der
richtigen Motordaten voraus. Der Vorschlag bedarf die Nachprüfung durch den Anwender.
Software: 2.9x
Par
5-12 Klemme 27 DI
8-30 FC-Schnittstelle
8-31
Adresse
8-32 Baudrate
8-33
Parität/Stoppbits
Modbus RTU
Protokoll
Relevante Parameter
Funktion
Einstellung
[0] ohne Funktion
[2] Modbus RTU
1
9600
[0] Ger.Parität, 1Stoppbit
* = Werkseinstellung
4
