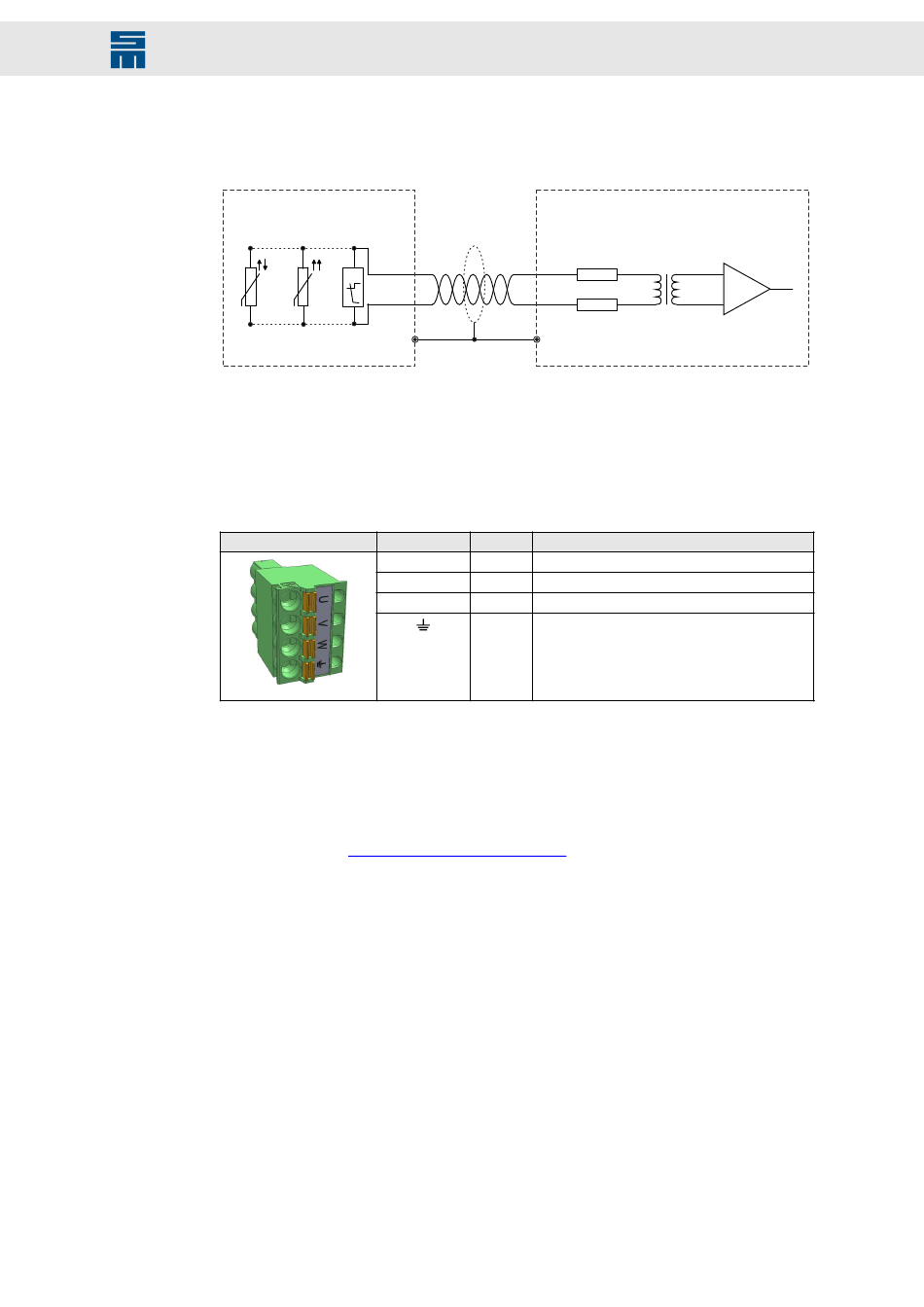

Anschluss Des Motorschutzes; X51 - Motor - SIEB & MEYER SD4S Hardware-Beschreibung

7.11.1

Anschluss des Motorschutzes

NTC
ϑ
Abb. 66: Motortemperaturfühler (X50)
7.12 X51 – Motor
4-poliger Leiterplattensteckverbinder, passend für Gegenstecker
FKC 2,5 HC/ 4-ST-5,08 (Phoenix Contact)
Gegenstecker X51
Angaben zu den Klemmanschlüssen:
▶
Leiterquerschnitt starr/flexibel:
– 0SD4SB1D1Axxxx: 1,5 bis 2,5 mm²
– 0SD4SB1D1Cxxxx: 1 bis 2,5 mm²
– 0SD4SC1E1Cxxxx: 1,5 bis 2,5 mm²
– 0SD4SD1E1Cxxxx: 2,5 mm²
▶
Anschlussart:
Antriebssystem SD4S - Hardwarebeschreibung
Motor
PTC Thermo-
kontakt
ϑ
ϑ
Pin
U
V
W
Push-in-Federanschluss (S. 60)
Antrieb
1
50 Ω
2
50 Ω
E/A Bedeutung
A Motorphase U
A Motorphase V
A Motorphase W
E/A Schutzleiter
Anschlüsse
+
ϑ
−
81
