Ausgangswirkstrom bei BLDC-Ansteuerung
110 V Einspeisung:

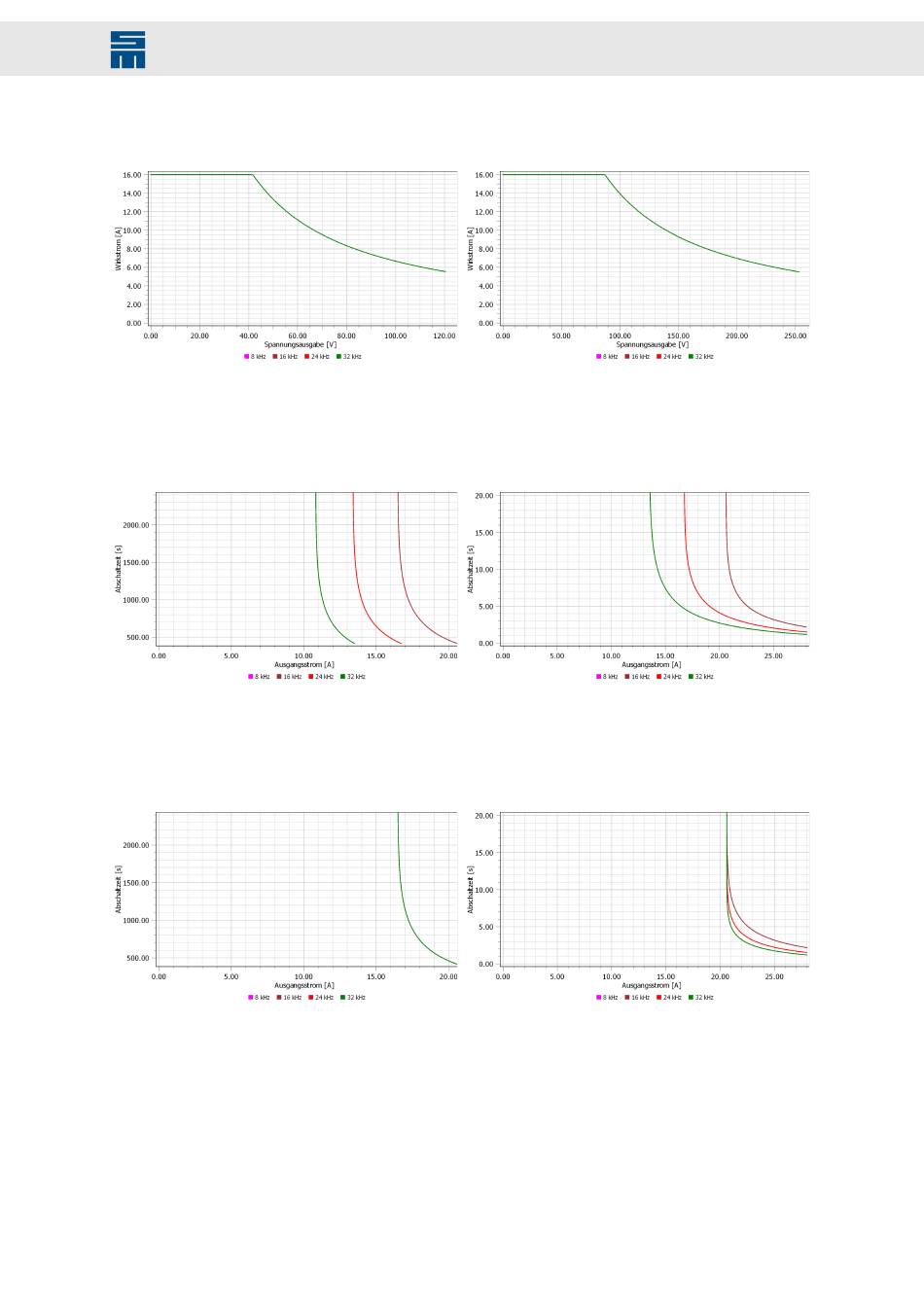

Abb. 40: Wirkstrom 0SD4SD1E1Cxxxx (110 V)
Überlastzeiten: Vektorregelung, U/f-Steuerung
Lastabschaltung bei Vektorregelung und U/f-Steuerung:
Abb. 42: Lastabschaltung 0SD4SD1E1Cxxxx
Überlastzeiten: BLDC-Ansteuerung
Lastabschaltung bei BLDC-Ansteuerung:
Abb. 44: Lastabschaltung 0SD4SD1E1Cxxxx
Antriebssystem SD4S - Hardwarebeschreibung
Gerätevarianten SD4S
230 V Einspeisung:
Abb. 41: Wirkstrom 0SD4SD1E1Cxxxx (230 V)
Überlastabschaltung bei Vektorregelung und U/f-Steuerung:
Abb. 43: Überlastabschaltung 0SD4SD1E1Cxxxx
Überlastabschaltung bei BLDC-Ansteuerung:
Abb. 45: Überlastabschaltung 0SD4SD1E1Cxxxx
