X90 - Sin/Cos-Geber, Linearer Hall-Geber - SIEB & MEYER SD4S Hardware-Beschreibung

Gebererweiterung (X90)
10.2 X90 – Sin/Cos-Geber, Linearer Hall-Geber
Gebererweiterung für die Messsysteme: Sinus-Cosinus-Geber, linearer Hall-Geber

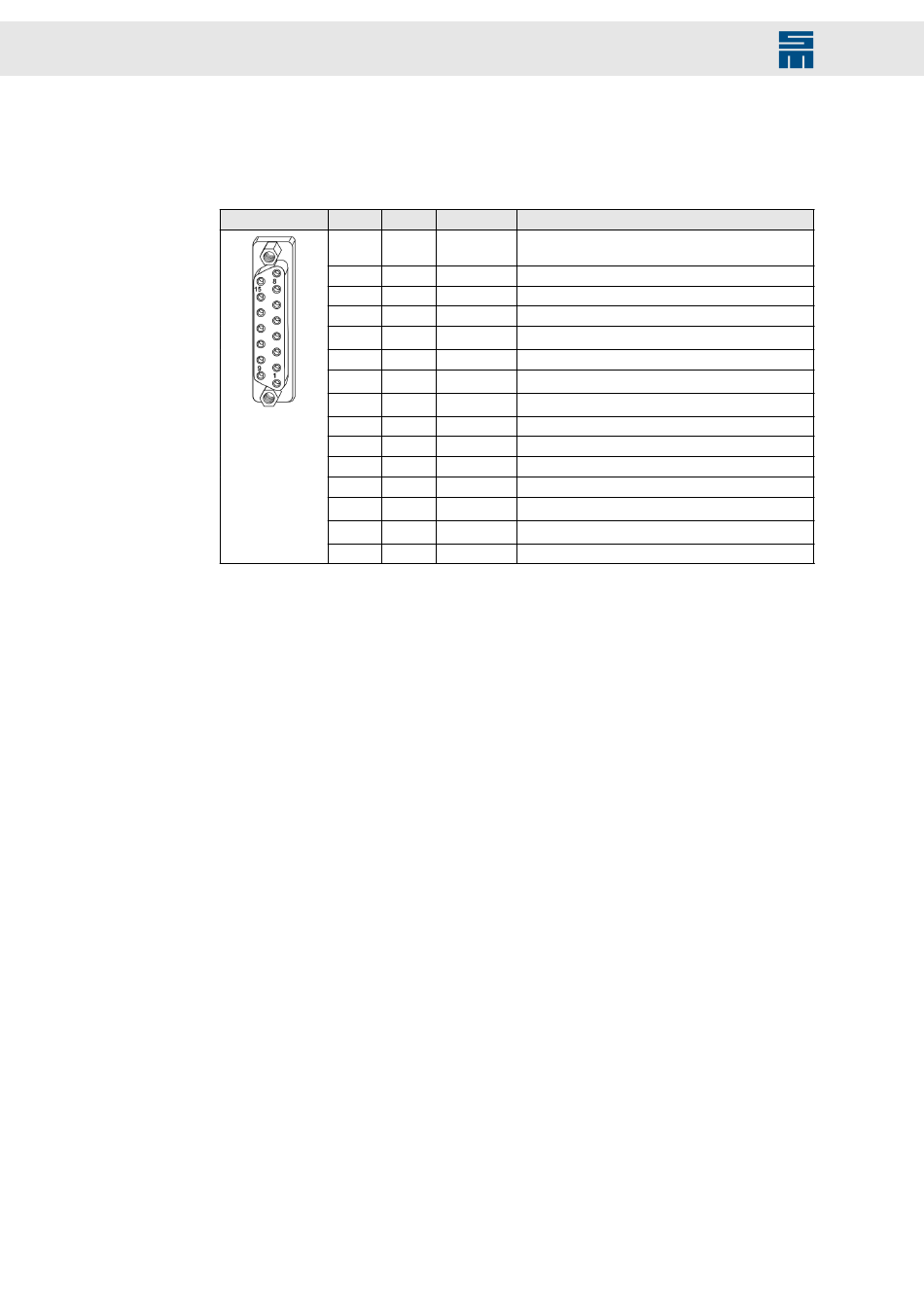

15-polige D-Sub-Buchse:
X90
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
96
Pin E/A Name
1 E/A 0V
2 E Sin+
3 A +V
4 E Cos−
5 n.c.
6 E Ref−
7 n.c.
8 n.c.
9 E Sin−
10 E 0V_Sense
11 E Cos+
12 E +V _Sense
13 n.c.
14 n.c.
15 E Ref+
Bedeutung
Messsystemversorgung 0 V (Bezugspunkt für Ver-
sorgung an Pin 3)
SinCos/linearer Hall Sinus+
Messsystemversorgung 5 V oder 12 V
SinCos/linearer Hall Cosinus−
negativer Referenzimpuls
SinCos/linearer Hall Sinus−
Eingang Messsystem Spannungsregelung
SinCos/linearer Hall Cosinus+
Eingang Messsystem Spannungsregelung
positiver Referenzimpuls
Antriebssystem SD4S - Hardwarebeschreibung
