54 / 74
Elektrischer Anschluss

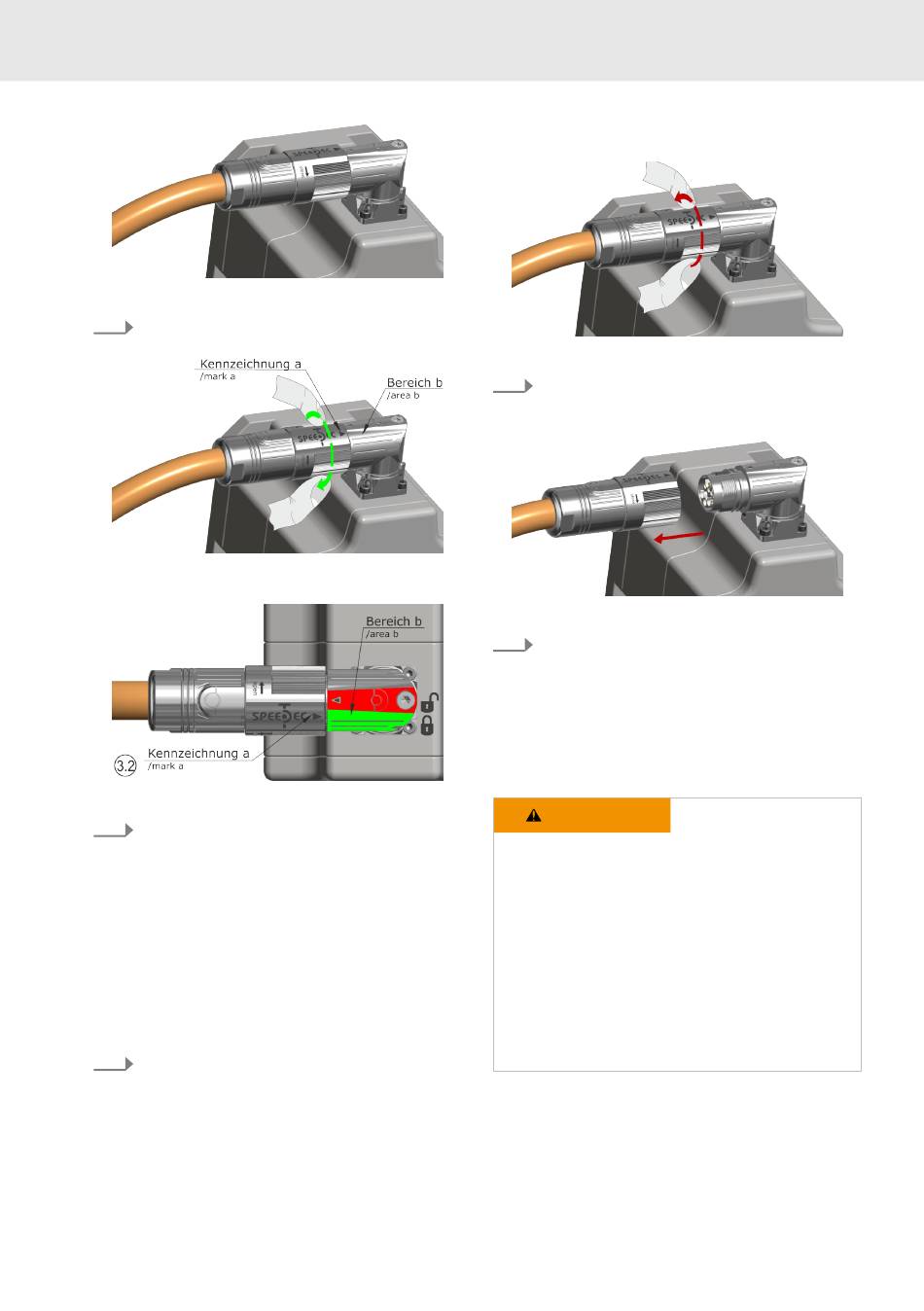

2. Stecker aufstecken
3. Drehen der Mutter im Uhrzeigersinn (Pfeil-
richtung "close")
Anzugsmoment handfest bzw. 1,5 Nm.
Minimal muss der Verschluss um ca. 20°
(mindestens 3 Klicks), bzw. soweit ver-
dreht werden, bis sich die Kennzeichnung
a im Bereich b befindet.
�� Sollte diese Position erreicht werden,
ist der Stecker sicher verriegelt.
4. Fangen Sie die Kabel so ab, dass
durch Kabelschwingungen entstehende
Kräfte auf den Steckverbinder vermieden
werden.
Bosch Rexroth AG
SpeedTec Steckverbinder trennen
1. Drehen der Mutter entgegen dem Uhrzei-
gersinn (Pfeilrichtung „open")
2. Den Stecker gerade und gleichmäßig von
der Einbaudose abziehen
�� Der Stecker ist getrennt.
7.4.18 Steckverbinder mit Schraub-
gewinde
WARNUNG
Personen- oder Sachschäden durch Trennen
oder Verbinden spannungsführender Steckver-
bindungen!
−
Steckverbindungen nur in trockenem, span-
nungslosem Zustand trennen oder ver-
binden.
−
Während des Betriebs der Anlage müssen
alle Steckverbindungen fest verriegelt oder
fest verschraubt sein.
MS2N
R911347580, Ausgabe 05
