MS2N

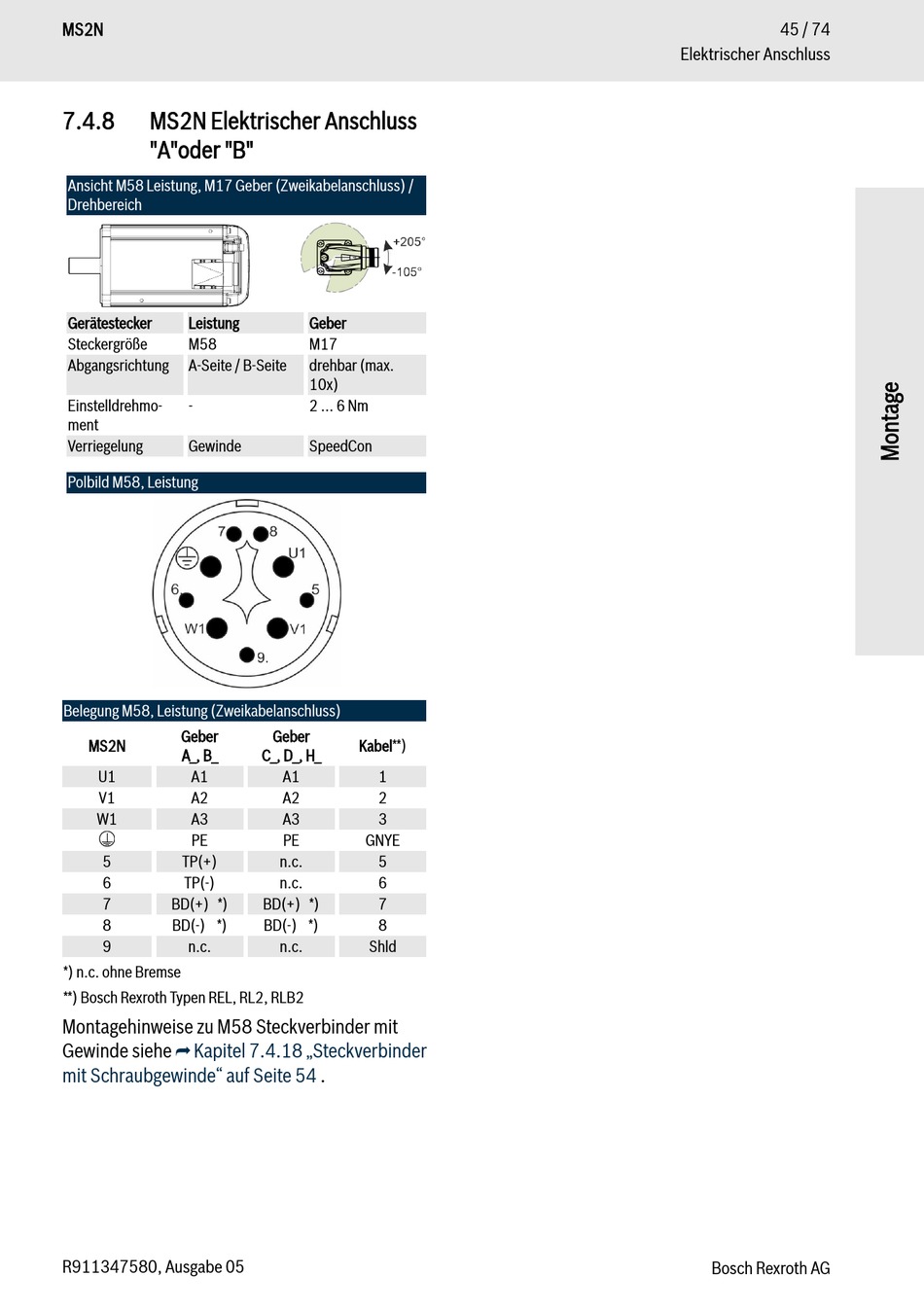

7.4.8 MS2N Elektrischer Anschluss
"A"oder "B"
Ansicht M58 Leistung, M17 Geber (Zweikabelanschluss) /
Drehbereich
Gerätestecker Leistung
Steckergröße M58
Abgangsrichtung A-Seite / B-Seite
Einstelldrehmo- -
ment
Verriegelung Gewinde
Polbild M58, Leistung
Belegung M58, Leistung (Zweikabelanschluss)
Geber
MS2N
A_, B_
U1 A1
V1 A2
W1 A3
PE
5 TP(+)
6 TP(-)
7 BD(+) *)
8 BD(-) *)
9 n.c.
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REL, RL2, RLB2
Montagehinweise zu M58 Steckverbinder mit
Gewinde siehe ⮫ Kapitel 7.4.18 „Steckverbinder
mit Schraubgewinde" auf Seite 54
R911347580, Ausgabe 05
Geber
M17
drehbar (max.
10x)
2 ... 6 Nm
SpeedCon
Geber
Kabel**)
C_, D_, H_
A1 1
A2 2
A3 3
PE GNYE
n.c. 5
n.c. 6
BD(+) *) 7
BD(-) *) 8
n.c. Shld
.
45 / 74
Elektrischer Anschluss
Bosch Rexroth AG
