MS2N

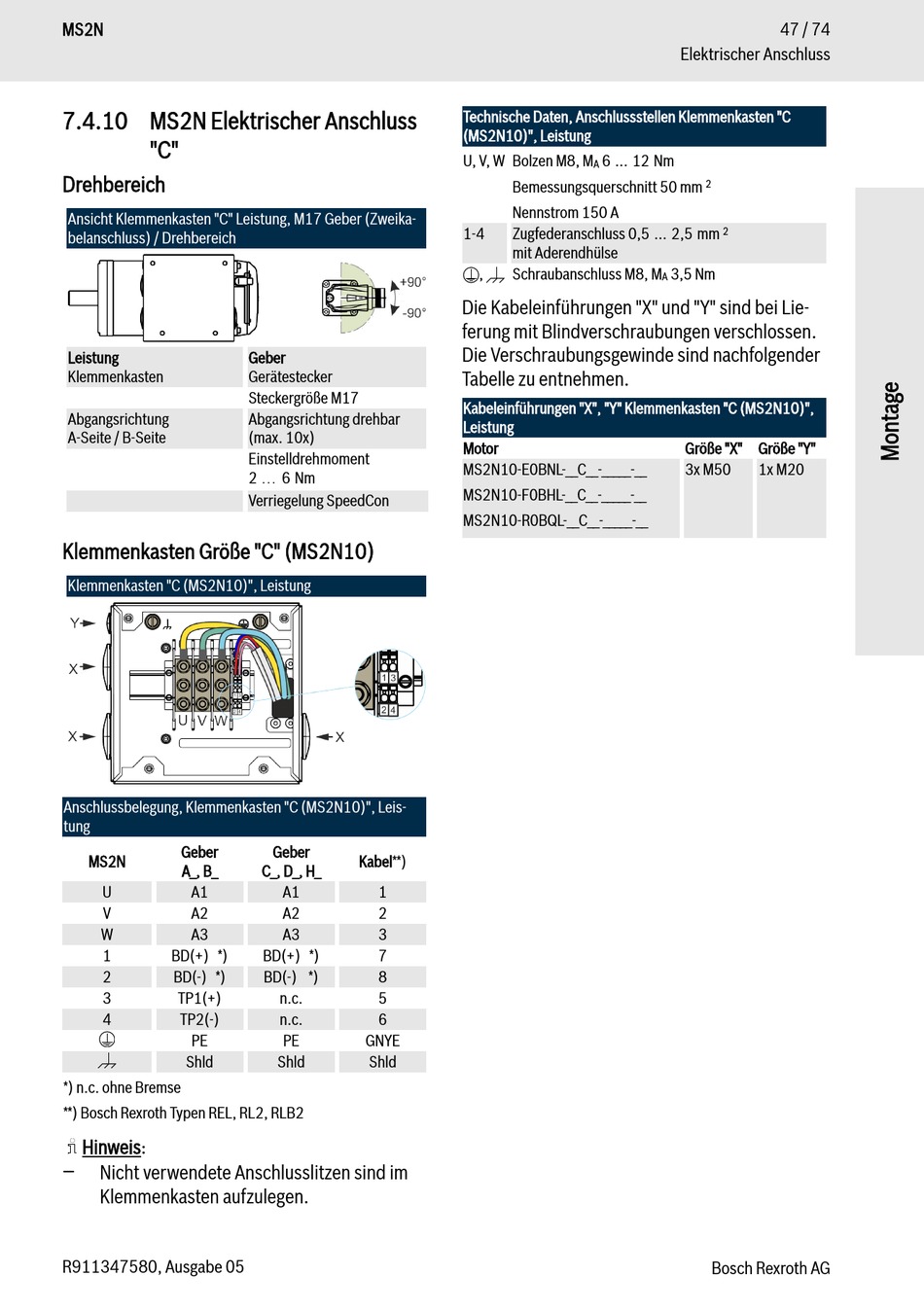

7.4.10 MS2N Elektrischer Anschluss
"C"

Drehbereich

Ansicht Klemmenkasten "C" Leistung, M17 Geber (Zweika-
belanschluss) / Drehbereich
Leistung
Klemmenkasten
Abgangsrichtung
A-Seite / B-Seite
Klemmenkasten Größe "C" (MS2N10)
Klemmenkasten "C (MS2N10)", Leistung
Anschlussbelegung, Klemmenkasten "C (MS2N10)", Leis-
tung
Geber
MS2N
A_, B_
U A1
V A2
W A3
1 BD(+) *)
2 BD(-) *)
3 TP1(+)
4 TP2(-)
PE
Shld
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REL, RL2, RLB2
Hinweis:
−
Nicht verwendete Anschlusslitzen sind im
Klemmenkasten aufzulegen.
R911347580, Ausgabe 05
Geber
Gerätestecker
Steckergröße M17
Abgangsrichtung drehbar
(max. 10x)
Einstelldrehmoment
2 ¼ 6 Nm
Verriegelung SpeedCon
Geber
Kabel**)
C_, D_, H_
A1 1
A2 2
A3 3
BD(+) *) 7
BD(-) *) 8
n.c. 5
n.c. 6
PE GNYE
Shld Shld
Technische Daten, Anschlussstellen Klemmenkasten "C
(MS2N10)", Leistung
U, V, W Bolzen M8, M 6 ... 12 Nm
A
Bemessungsquerschnitt 50 mm
Nennstrom 150 A
1-4 Zugfederanschluss 0,5 ... 2,5 mm
mit Aderendhülse
, Schraubanschluss M8, M
Die Kabeleinführungen "X" und "Y" sind bei Lie-
ferung mit Blindverschraubungen verschlossen.
Die Verschraubungsgewinde sind nachfolgender
Tabelle zu entnehmen.
Kabeleinführungen "X", "Y" Klemmenkasten "C (MS2N10)",
Leistung
Motor
MS2N10-E0BNL-__C__-_____-__
MS2N10-F0BHL-__C__-_____-__
MS2N10-R0BQL-__C__-_____-__
47 / 74
Elektrischer Anschluss
2
2
3,5 Nm
A
Größe "X" Größe "Y"
3x M50 1x M20
Bosch Rexroth AG
