Elektrischer Anschluss
7.4.7

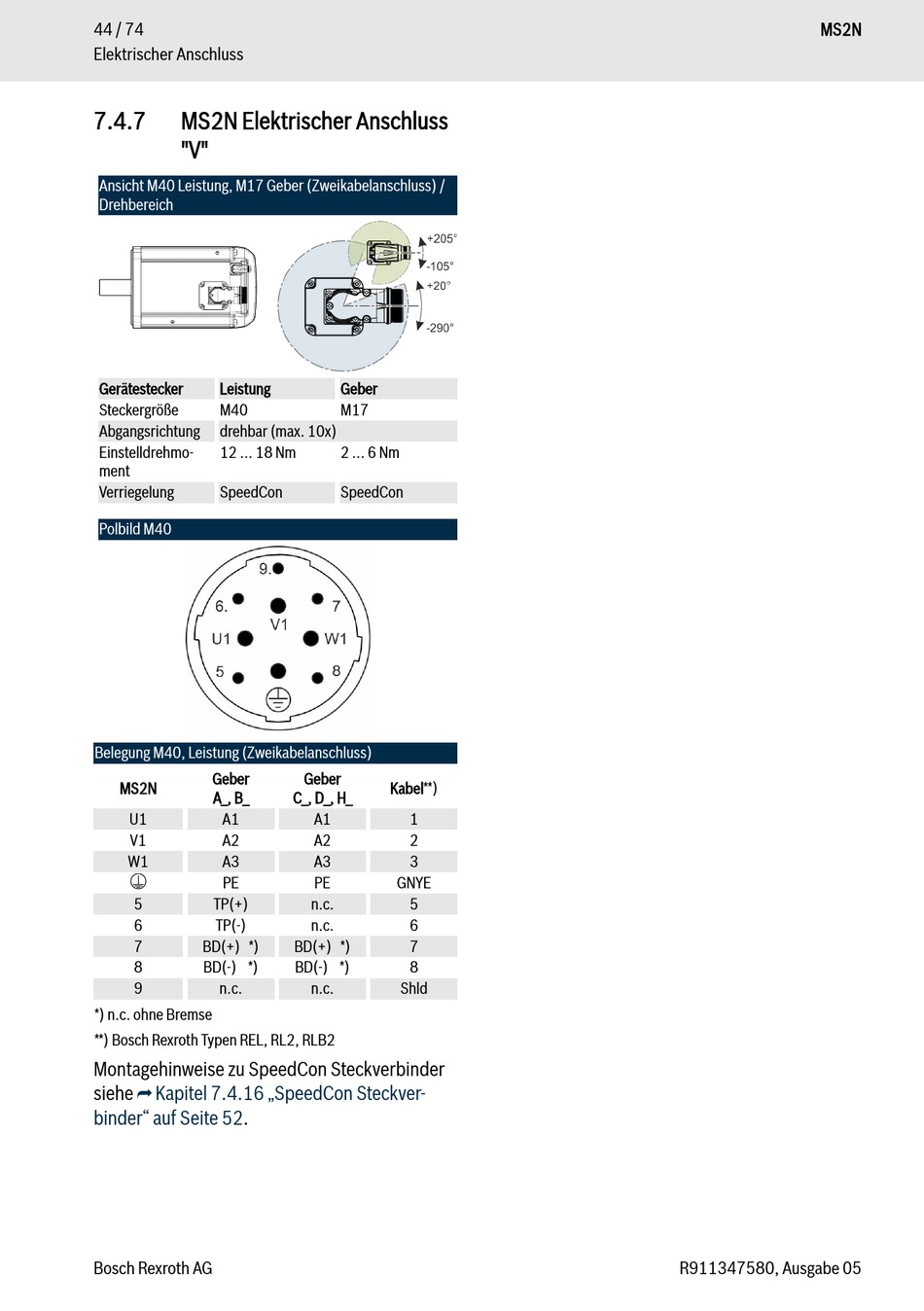

MS2N Elektrischer Anschluss
"V"
Ansicht M40 Leistung, M17 Geber (Zweikabelanschluss) /
Drehbereich
Gerätestecker
Leistung
Steckergröße
M40
Abgangsrichtung
drehbar (max. 10x)
Einstelldrehmo-
12 ... 18 Nm
ment
Verriegelung
SpeedCon
Polbild M40
Belegung M40, Leistung (Zweikabelanschluss)
Geber
MS2N
A_, B_
U1
A1
V1
A2
W1
A3
PE
5
TP(+)
6
TP(-)
7
BD(+) *)
8
BD(-) *)
9
n.c.
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REL, RL2, RLB2
Montagehinweise zu SpeedCon Steckverbinder
siehe
⮫ Kapitel 7.4.16 „SpeedCon Steckver-
binder" auf Seite
52.
