Merkmale und Funktionen

Typenschild (Beispiel)
Fan Daten Motorlüfter (optional)
Folgende Prüfzeichen werden verwendet:
Prüfzeichen Bedeutung
Konformität mit den einschlägigen EG-Richt-
linien
Bei MS2N-Motoren wird Konformität gemäß
Niederspannungsrichtlinie 2014/35/EU, EN
60034-1:2010 + Cor.:2010, EN IEC
60034-5:2020 bestätigt.
UL Recognized Component Mark weist aner-
kannte Komponententeile aus, die Bestand-
teil eines größeren Produkts oder Systems
sind.

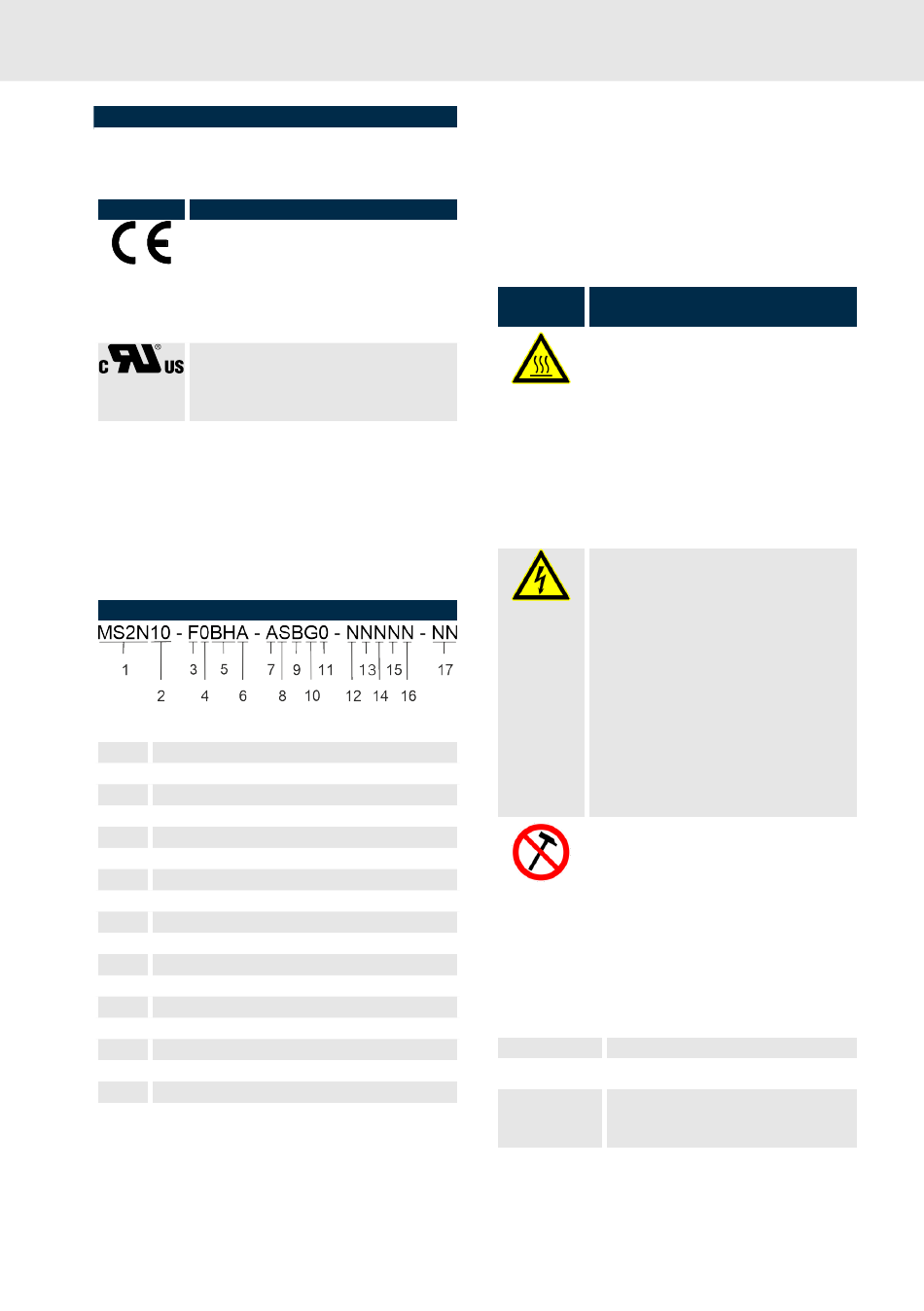

4.2 Typenschlüssel
Der Typenschlüssel ist auf dem Typenschild der
Motoren abgedruckt. Mit den nachfolgenden
Angaben können die Bedeutungen des Typen-
schlüssels zugeordnet werden.
Typenschlüssel, Bedeutung der Stellen
1 Produkt
2 Baugröße
3 Baulänge
4 Rotorträgheit Ausprägung
5 Wicklungskennzeichen
6 Kühlung
7 Geberperformance
8 Geberausführung
9 Elektrischer Anschluss
10 Welle
11 Haltebremse
12 Flanschgenauigkeit
13 Lager
14 Bauform
15 Beschichtung
16 Sonstige Ausführung
17 Sonderausführung
Bosch Rexroth AG
5

Zu diesem Produkt

5.1 Sicherheitshinweise auf
dem Produkt
Die auf dem Motor angebrachten Sicherheits-
und Verbotszeichen sind zu beachten.
Sicherheits- Bedeutung
zeichen
Verbrennungen durch heiße Oberflächen mit
Temperaturen über 60 °C
Lassen Sie die Motoren abkühlen, bevor Sie
Arbeiten an den Motoren oder in Motornähe
ausführen. Die in den technischen Daten
angegebene thermische Zeitkonstante ist
ein Maß für die Abkühlzeit. Abkühlzeiten bis
140 Minuten können erforderlich sein.
- Tragen Sie Schutzhandschuhe.
- Arbeiten Sie nicht an heißen Oberflächen.
Warnung vor gefährlicher elektrischer Span-
nung
Der Elektroanschluss darf nur durch Fach-
personal erfolgen. Elektrikerwerkzeug (VDE-
Werkzeug) ist unbedingt notwendig.
- Vor der Arbeit muss die Anlage spannungs-
frei geschaltet und die Spannungsfreiheit
mit einem geeigneten Messgerät festgestellt
werden. Die Anlage muss vor unbeabsich-
tigtem oder unbefugtem Wiedereinschalten
gesichert werden.
- Öffnen Sie Klemmenkästen nur bei abge-
schalteter Spannung.
Motorschaden durch Schläge auf die Motor-
welle
Schlagen Sie nicht auf das Wellenende und
überschreiten Sie nicht die erlaubten Axial-
und Radialkräfte des Motors.
5.2 Merkmale und Funktionen
5.2.1

Basisdaten

Produkt 3~ PM Motor
Typ MS2N
Umgebungstem- 0 ... 40 °C (mit Derating bis 60 °C)
peratur im
Betrieb
MS2N
R911347580, Ausgabe 05
