Elektrischer Anschluss

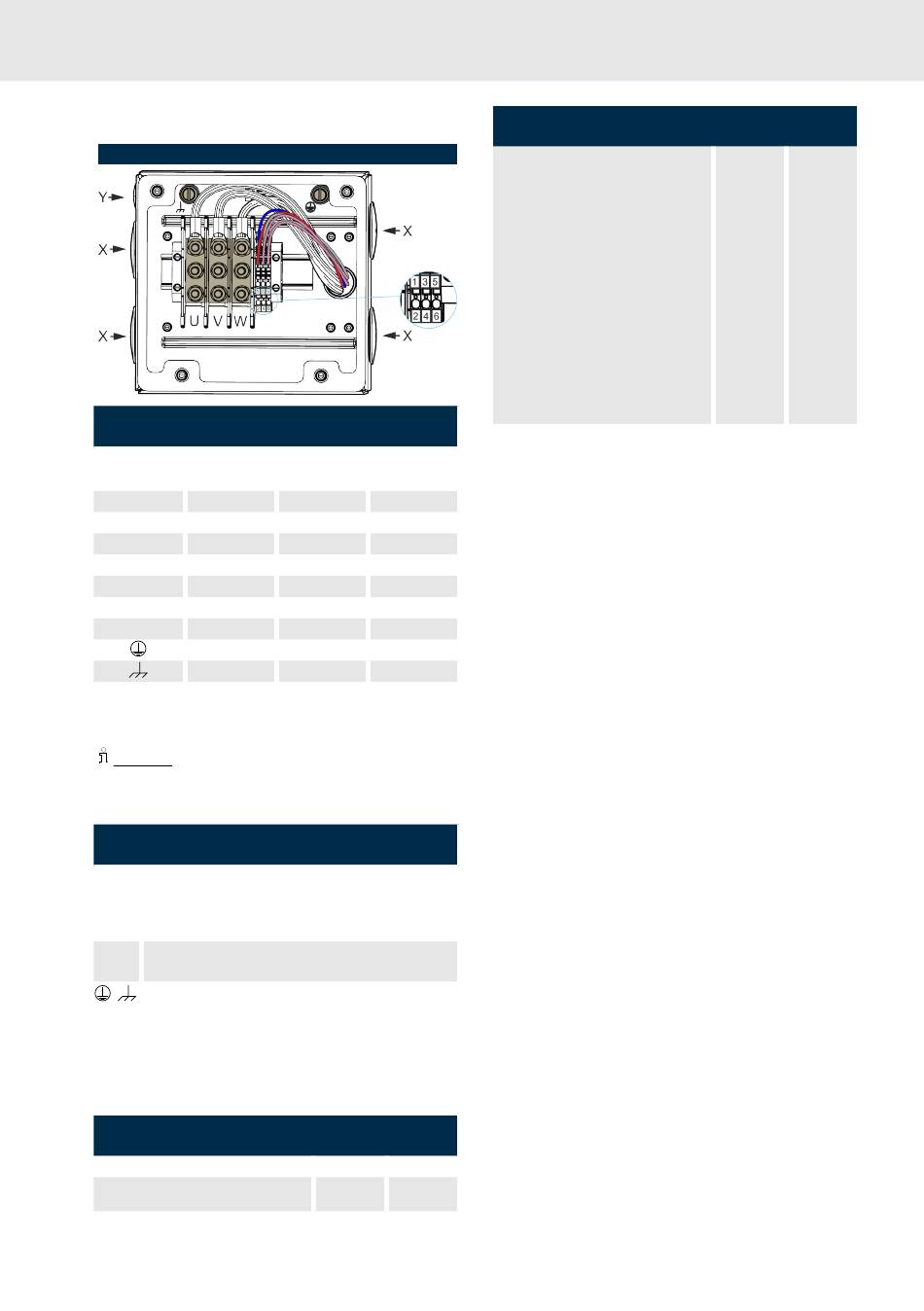

Klemmenkasten Größe "C"(MS2N13)
Klemmenkasten "C"(MS2N13), Leistung
Anschlussbelegung, Klemmenkasten "C (MS2N13)", Leis-
tung
Geber
MS2N
A_, B_
U A1
V A2
W A3
1 BD(+) *)
2 BD(-) *)
3 TP1(+)
4 TP2(-)
PE
Shld
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REL, RL2, RLB2
Hinweis:
−
Nicht verwendete Anschlusslitzen sind im
Klemmenkasten aufzulegen.
Technische Daten, Anschlussstellen Klemmenkasten "C"
(MS2N13), Leistung
U, V, W Bolzen M8, M 6 ... 12 Nm
A
Bemessungsquerschnitt 50 mm
Nennstrom 150 A
1-4 Zugfederanschluss 0,5 ... 2,5 mm
mit Aderendhülse
, Schraubanschluss M8, M
Die Kabeleinführungen "X" und "Y" sind bei Lie-
ferung mit Blindverschraubungen verschlossen.
Die Verschraubungsgewinde sind nachfolgender
Tabelle zu entnehmen.
Kabeleinführungen "X", "Y" Klemmenkasten "C (MS2N13)",
Leistung
Motor
MS2N13-B1BHN-__C__-_____-__
Bosch Rexroth AG
Geber
Kabel**)
C_, D_, H_
A1 1
A2 2
A3 3
BD(+) *) 7
BD(-) *) 8
n.c. 5
n.c. 6
PE GNYE
Shld Shld
2
2
3,5 Nm
A
Größe "X" Größe "Y"
4x M50 1x M20
Kabeleinführungen "X", "Y" Klemmenkasten "C (MS2N13)",
Leistung
MS2N13-B1BNN-__C__-_____-__
MS2N13-C1BHN-__C__-_____-__
MS2N13-C1BNN-__C__-_____-__
MS2N13-B1BHC-__C__-_____-__
MS2N13-B1BNC-__C__-_____-__
MS2N13-C1BHC-__C__-_____-__
MS2N13-C1BNC-__C__-_____-__
MS2N13-B1BHL-__C__-_____-__
MS2N13-B1BNL-__C__-_____-__
MS2N13-C1BHL-__C__-_____-__
MS2N13-C1BNL-__C__-_____-__
MS2N
R911347580, Ausgabe 05
