Elektrischer Anschluss
7.4.14 Lüfter 3-phasig 400 / 480 V

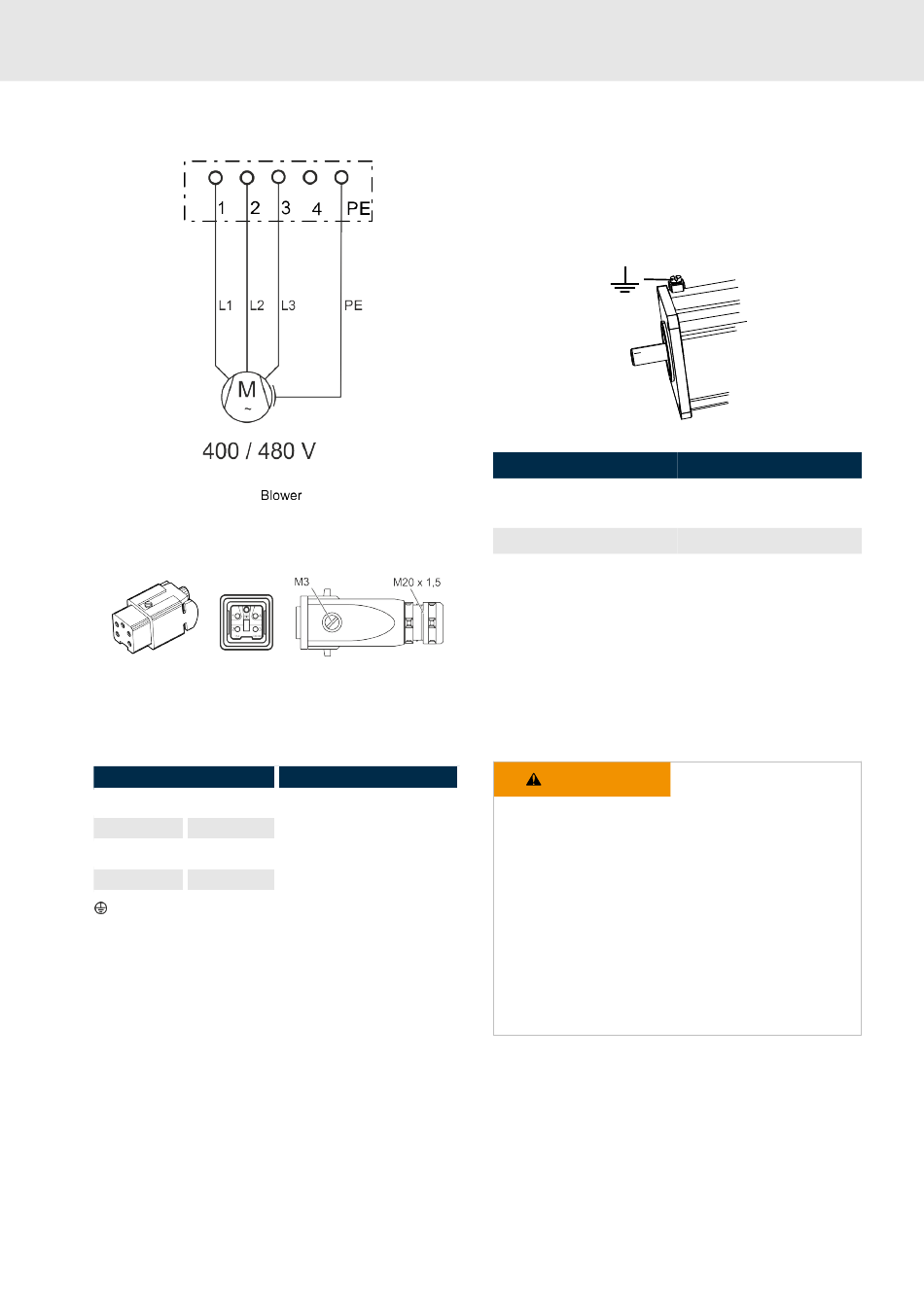

Abb. 22: MS2N Anschluss Lüfter 400 / 480 V
Abb. 23: RLS0782_Lüfterstecker Einzelteile
Tab. 11: Steckverbinder Lüftereinheit für
MS2N__-____C (U 400 / 480 V )
N
Belegung
1 L1
2 L2
3 L3
4 n. c.
PE

Absicherung durch Motorschutzschalter

Der Anschluss der Lüfter wird über einstell-
bare Motorschutzeinrichtungen vorgenommen.
Der Motorschutzschalter muss auf den Bemes-
sungsstrom der Lüftereinheit eingestellt werden.
Beachten Sie bei der Auswahl der Motor-
schutzschalter, dass der Einstellbereich mit
dem Bemessungsstrom der Lüftereinheit über-
einstimmt.
Bosch Rexroth AG
Anschluss
0,5 ... 2,5 mm
2
22 ... 12 AWG
Klemmschrauben M3 /
Anzugsdrehmoment 0,5
... 0,7 Nm

7.4.15 Erdungsanschluss

Bei MS2N-Motoren steht optional ein zusätzlicher
Erdungsanschluss zur Auswahl. Beachten Sie bei
der Verwendung die nachfolgenden Daten um
einen zusätzlichen Erdanschluss herzustellen.
Erdungsansschluss
Klemmbereich
Anzugsdrehmoment
Montagehinweis

7.4.16 SpeedCon Steckverbinder

WARNUNG
Personen- oder Sachschäden durch Trennen
oder Verbinden spannungsführender Steckver-
bindungen!
−
Steckverbindungen nur in trockenem, span-
nungslosem Zustand trennen oder ver-
binden.
−
Während des Betriebs der Anlage müssen
alle Steckverbindungen fest verriegelt oder
fest verschraubt sein.
Beachten Sie beim Anschluss der Steckver-
binder:
•
Gerätestecker vor externer Krafteinwirkung
schützen.
•
Verbinden Sie den Motor mit konfektion-
ierten Anschlusskabeln.
MS2N
Schraube M5
4 mm² (feindrahtig); 6
mm² (eindrahtig)
maximal 2 Nm
Die Schraubklemmen
mit Klemmbügel
sind gemäß
EN 60999‑1: 2000
in geeigneter Form zu
belegen.
R911347580, Ausgabe 05
