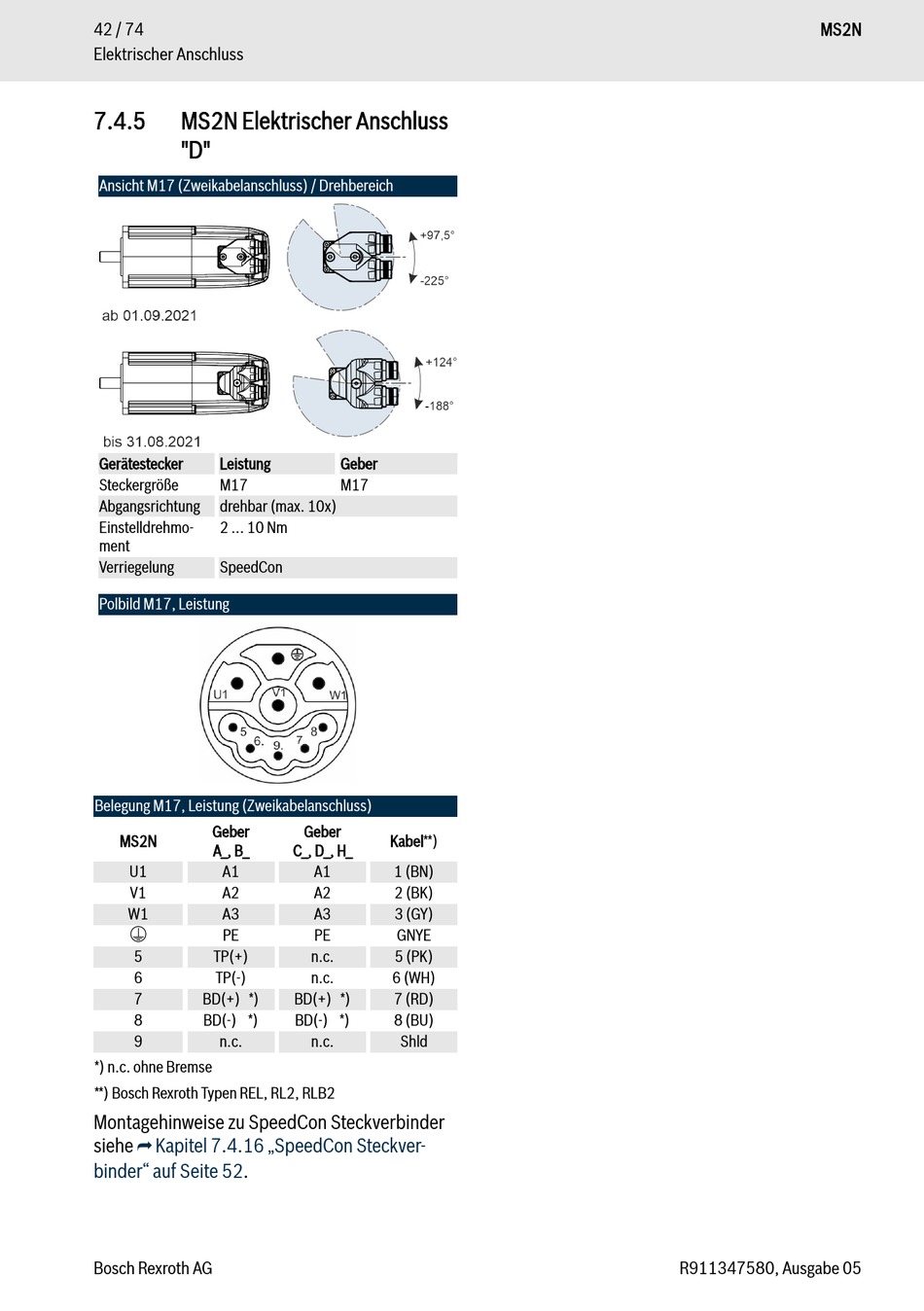

42 / 74
Elektrischer Anschluss
7.4.5
MS2N Elektrischer Anschluss
"D"
Ansicht M17 (Zweikabelanschluss) / Drehbereich
Gerätestecker
Leistung
Steckergröße
M17
Abgangsrichtung
drehbar (max. 10x)
Einstelldrehmo-
2 ... 10 Nm
ment
Verriegelung
SpeedCon
Polbild M17, Leistung
Belegung M17, Leistung (Zweikabelanschluss)
Geber
MS2N
A_, B_
U1
A1
V1
A2
W1
A3
PE
5
TP(+)
6
TP(-)
7
BD(+) *)
8
BD(-) *)
9
n.c.
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REL, RL2, RLB2
Montagehinweise zu SpeedCon Steckverbinder
siehe
⮫ Kapitel 7.4.16 „SpeedCon Steckver-
binder" auf Seite
52.
Bosch Rexroth AG
Geber
M17
Geber
Kabel**)
C_, D_, H_
A1
1 (BN)
A2
2 (BK)
A3
3 (GY)
PE
GNYE
n.c.
5 (PK)
n.c.
6 (WH)
BD(+) *)
7 (RD)
BD(-) *)
8 (BU)
n.c.
Shld
MS2N
R911347580, Ausgabe 05
