MS2N

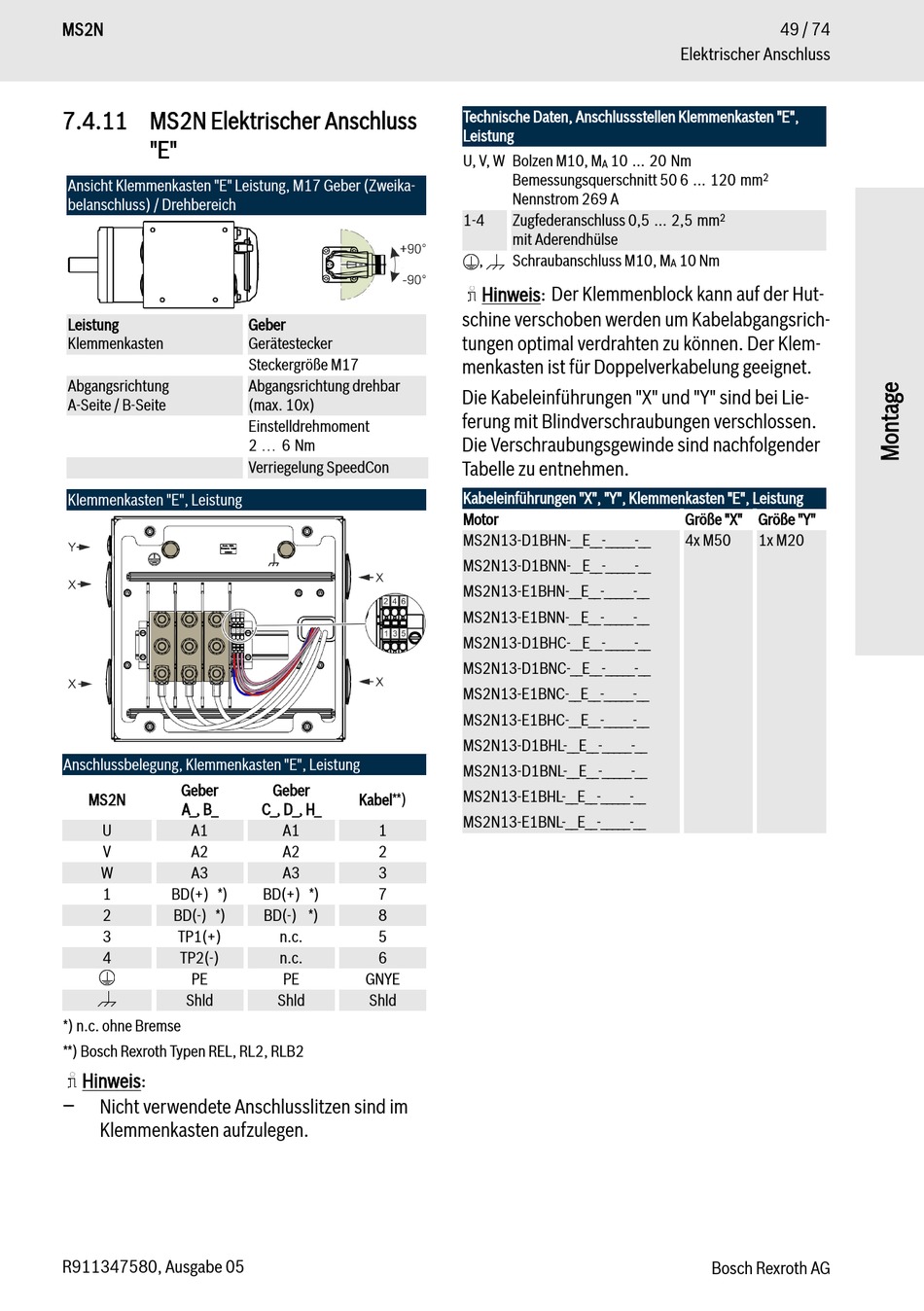

7.4.11 MS2N Elektrischer Anschluss
"E"
Ansicht Klemmenkasten "E" Leistung, M17 Geber (Zweika-
belanschluss) / Drehbereich
Leistung
Klemmenkasten
Abgangsrichtung
A-Seite / B-Seite
Klemmenkasten "E", Leistung
Anschlussbelegung, Klemmenkasten "E", Leistung
Geber
MS2N
A_, B_
U A1
V A2
W A3
1 BD(+) *)
2 BD(-) *)
3 TP1(+)
4 TP2(-)
PE
Shld
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REL, RL2, RLB2
Hinweis:
−
Nicht verwendete Anschlusslitzen sind im
Klemmenkasten aufzulegen.
R911347580, Ausgabe 05
Geber
Gerätestecker
Steckergröße M17
Abgangsrichtung drehbar
(max. 10x)
Einstelldrehmoment
2 ¼ 6 Nm
Verriegelung SpeedCon
Geber
Kabel**)
C_, D_, H_
A1 1
A2 2
A3 3
BD(+) *) 7
BD(-) *) 8
n.c. 5
n.c. 6
PE GNYE
Shld Shld
Technische Daten, Anschlussstellen Klemmenkasten "E",
Leistung
U, V, W Bolzen M10, M 10 ... 20 Nm
A
Bemessungsquerschnitt 50 6 ... 120 mm
Nennstrom 269 A
1-4 Zugfederanschluss 0,5 ... 2,5 mm
mit Aderendhülse
, Schraubanschluss M10, M
Hinweis: Der Klemmenblock kann auf der Hut-
schine verschoben werden um Kabelabgangsrich-
tungen optimal verdrahten zu können. Der Klem-
menkasten ist für Doppelverkabelung geeignet.
Die Kabeleinführungen "X" und "Y" sind bei Lie-
ferung mit Blindverschraubungen verschlossen.
Die Verschraubungsgewinde sind nachfolgender
Tabelle zu entnehmen.
Kabeleinführungen "X", "Y", Klemmenkasten "E", Leistung
Motor
MS2N13-D1BHN-__E__-_____-__
MS2N13-D1BNN-__E__-_____-__
MS2N13-E1BHN-__E__-_____-__
MS2N13-E1BNN-__E__-_____-__
MS2N13-D1BHC-__E__-_____-__
MS2N13-D1BNC-__E__-_____-__
MS2N13-E1BNC-__E__-_____-__
MS2N13-E1BHC-__E__-_____-__
MS2N13-D1BHL-__E__-_____-__
MS2N13-D1BNL-__E__-_____-__
MS2N13-E1BHL-__E__-_____-__
MS2N13-E1BNL-__E__-_____-__
49 / 74
Elektrischer Anschluss
2
2
10 Nm
A
Größe "X" Größe "Y"
4x M50 1x M20
