MS2N

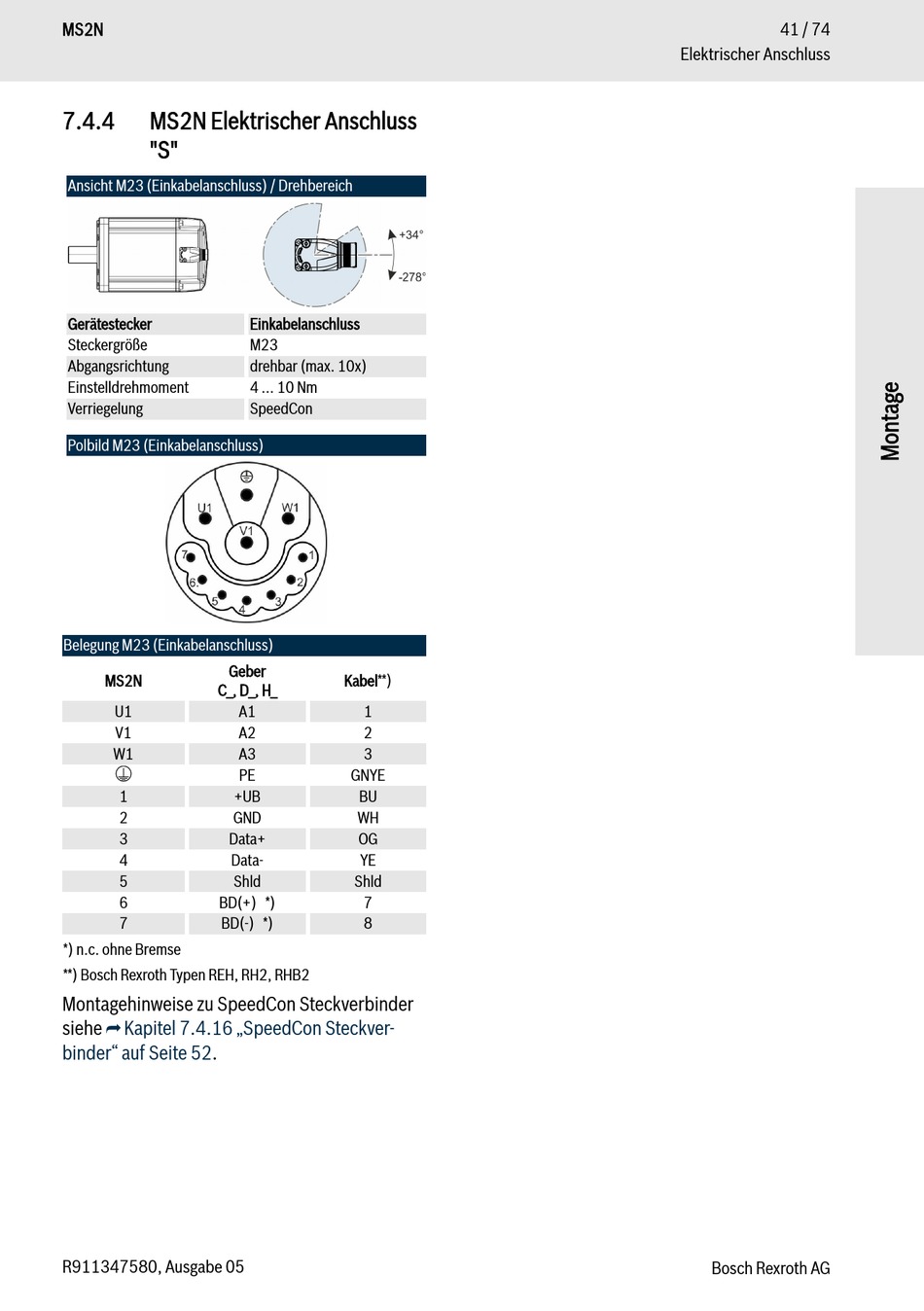

7.4.4 MS2N Elektrischer Anschluss
"S"
Ansicht M23 (Einkabelanschluss) / Drehbereich
Gerätestecker
Steckergröße
Abgangsrichtung
Einstelldrehmoment
Verriegelung
Polbild M23 (Einkabelanschluss)
Belegung M23 (Einkabelanschluss)
Geber
MS2N
C_, D_, H_
U1
V1
W1
1 +UB
2 GND
3 Data+
4 Data-
5 Shld
6 BD(+) *)
7 BD(-) *)
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REH, RH2, RHB2
Montagehinweise zu SpeedCon Steckverbinder
siehe ⮫ Kapitel 7.4.16 „SpeedCon Steckver-
binder" auf Seite 52.
R911347580, Ausgabe 05
Einkabelanschluss
M23
drehbar (max. 10x)
4 ... 10 Nm
SpeedCon
Kabel**)
A1 1
A2 2
A3 3
PE GNYE
BU
WH
OG
YE
Shld
7
8
41 / 74
Elektrischer Anschluss
Bosch Rexroth AG
