7.3 Übertragungselemente
montieren
HINWEIS
Motorschaden durch Schläge auf die Motorwelle
Schlagen Sie nicht auf das Wellenende und über-
schreiten Sie nicht die erlaubten Axial- und Radi-
alkräfte des Motors.
Übertragungselemente wie Riemenscheiben und
Kupplungen nur mit geeigneten Vorrichtungen
auf- bzw. abziehen, gegebenenfalls Erwärmen.
•
Vermeiden Sie unzulässige Riemenspan-
nungen. Beachten Sie die zulässigen Radial-
und Axialkräfte in den Projektierungsbe-
schreibungen.
•
Der Wuchtzustand des Übertragungsele-
mentes muss auf die Wuchtung der Motoren
abgestimmt sein.
Aufziehen

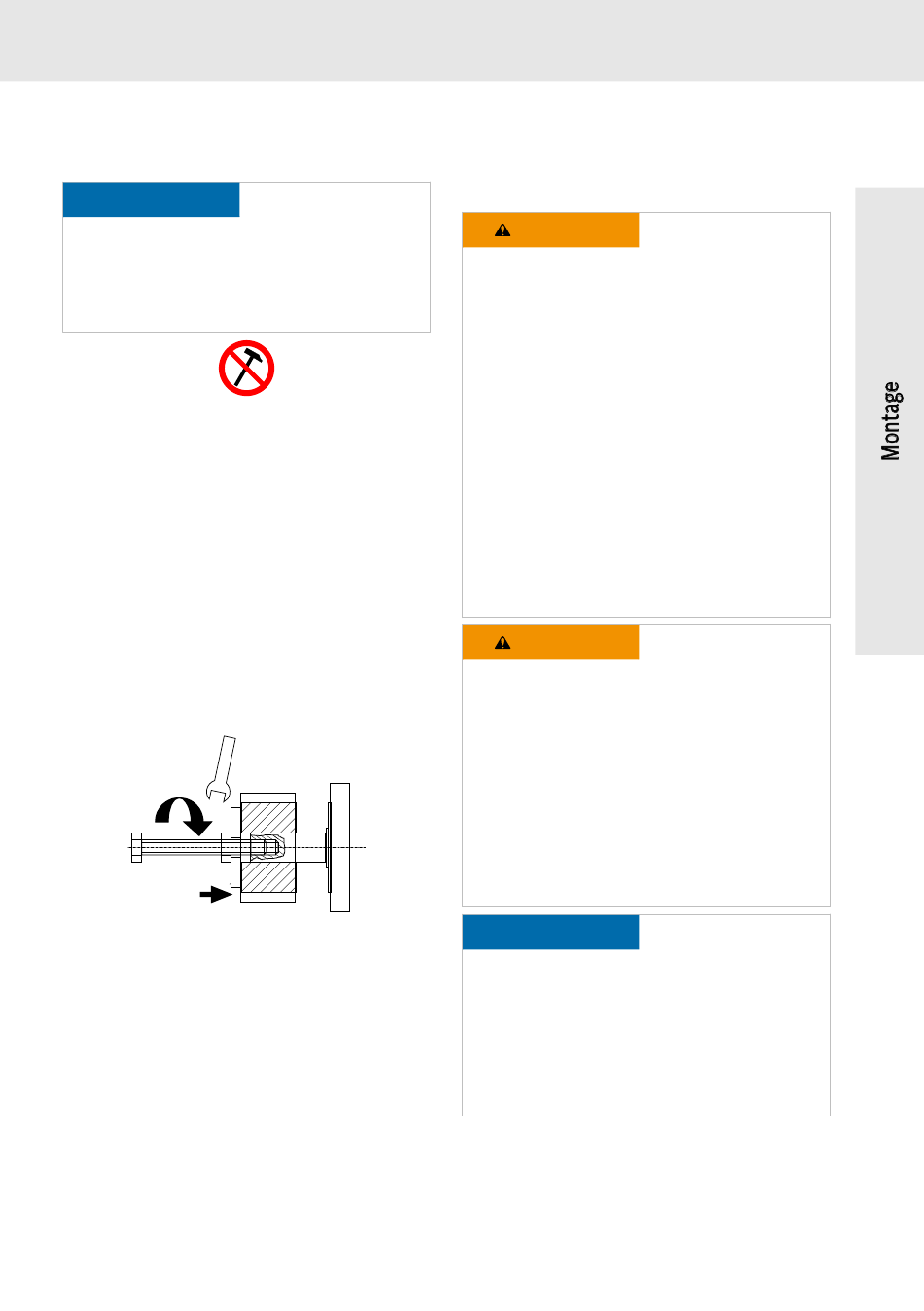

Abb. 10: Übertragungselement aufziehen
•
Verwenden Sie für das Aufziehen von Über-
tragungselementen die Zentrierbohrung.
Details zu den Zentrierbohrungen siehe Maß-
angaben.
•
Übertragungselement gegebenfalls
erwärmen.
R911347580, Ausgabe 05
7.4

Elektrischer Anschluss

7.4.1 Elektrischer Anschluss allge-
meine Hinweise
WARNUNG
Lebensgefahr durch elektrische Spannung!
Arbeiten im Bereich von spannungsführenden
Teilen ist lebensgefährlich.
−
Arbeiten an der elektrischen Anlage
dürfen nur durch Elektrofachkräfte durch-
geführt werden. Elektrikerwerkzeug (VDE-
Werkzeug) ist unbedingt notwendig.
−
Freischalten (auch Hilfsstromkreise).
−
Gegen Wiedereinschalten sichern.
−
Spannungsfreiheit feststellen.
−
Erden und kurzschließen.
−
Benachbarte, unter Spannung ste-
hende Teile abdecken oder
abschranken.
WARNUNG
Hohe elektrische Spannung! Lebensgefahr, Ver-
letzungsgefahr durch elektrischen Schlag.
Motoren mit Permanentmagneterregung
erzeugen bei rotierendem Rotor Spannung
> 60 V an den Motoranschlüssen.
Alle Arbeiten nur bei Motorstillstand durch-
führen.
Steckverbinder nicht unter Spannung trennen
oder verbinden.
HINWEIS
Elektrostatisch gefährdete Bauteile, Anschluss-
stellen nicht berühren!
−
Eingebaute Komponenten z. B. Temperatur-
sensor, Geber) enthalten gegebenenfalls
elektrostatisch gefährdete Bauteile (EGB).
Beachten Sie die EGB-Schutzmaßnahmen.
