MS2N
Beachten Sie beim Anschluss der Steckver-
binder:
•
Gerätestecker vor externer Krafteinwirkung
schützen.
•
Verbinden Sie den Motor mit konfektion-
ierten Anschlusskabeln.

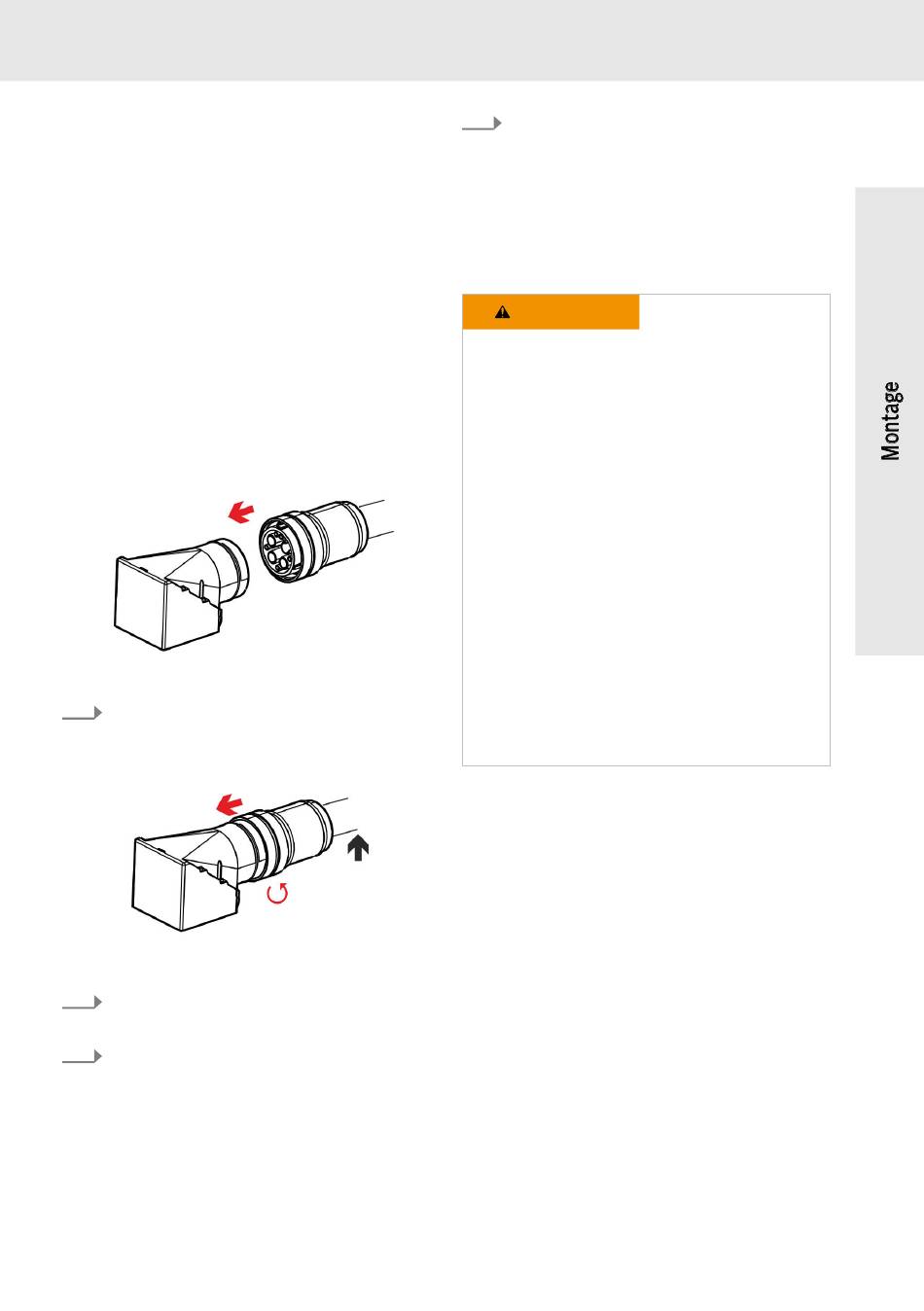

Steckverbinder mit Schraubgewinde M58
anschließen
Stellen Sie vor dem Anschluss sicher, dass
korrekt bemessene, konfektionierte Anschlusslei-
tungen vorliegen. Steckverbinder Typ, Größe,
und Leiterquerschnitt müssen auf den Motor
abgestimmt sein.
1.
Leitungsstecker am Schraubgewinde
ansetzen.
2.
Rändelmutter "handfest" anziehen, dabei
das Kabel nachführen.
3.
Kontrollieren Sie den sicheren Sitz der Ver-
bindung durch kurzes ziehen am Steckver-
binder.
R911347580, Ausgabe 05
4.
Fangen Sie die Kabel so ab, dass
durch Kabelschwingungen entstehende
Kräfte auf den Steckverbinder vermieden
werden.
�� Der Steckverbinder ist betriebsbereit.
7.4.19 Klemmenkasten anschließen
WARNUNG
Lebensgefahr durch hohe elektrische Spannung.
−
Beachten Sie die allgemeinen Errichtungs-
und Sicherheitsvorschriften zu Arbeiten an
Starkstromanlagen.
−
Stellen Sie vor dem Einschalten den festen
Anschluss des Schutzleiters an allen elektri-
schen Komponenten her.
−
Bringen Sie vor dem Einschalten die dafür
vorgesehenen Abdeckungen und Schutz-
vorrichtungen für den Berührschutz an.
Verschließen Sie alle Klemmenkastenöff-
nungen mit Blindverschraubungen, und ver-
schließen den Klemmenkasten mit dem vor-
gesehenen Klemmenkastendeckel.
−
Berühren Sie elektrische Anschlussstellen
der Komponenten im eingeschalteten
Zustand nicht.
Beachten Sie beim Anschluss des Klemmenkas-
tens:
•
Klemmverbindungen nur im spannungslosen,
trockenen und sauberen Zustand verbinden
oder trennen.
•
Verbinden Sie den Motor mit konfektion-
ierten Anschlusskabeln.
•
Blindverschraubung "X"oder"Y"auf Seite der
Kabeleinführung entfernen.
•
Kabelverschraubung nach Herstellervor-
gaben auf Kabeldurchmesser auswählen und
anziehen.
•
Der Anschluss muss so erfolgen, dass eine
dauerhaft sichere elektrische Verbindung
gewährleistet ist.
55 / 74
Elektrischer Anschluss
