40 / 74
Elektrischer Anschluss
7.4.3

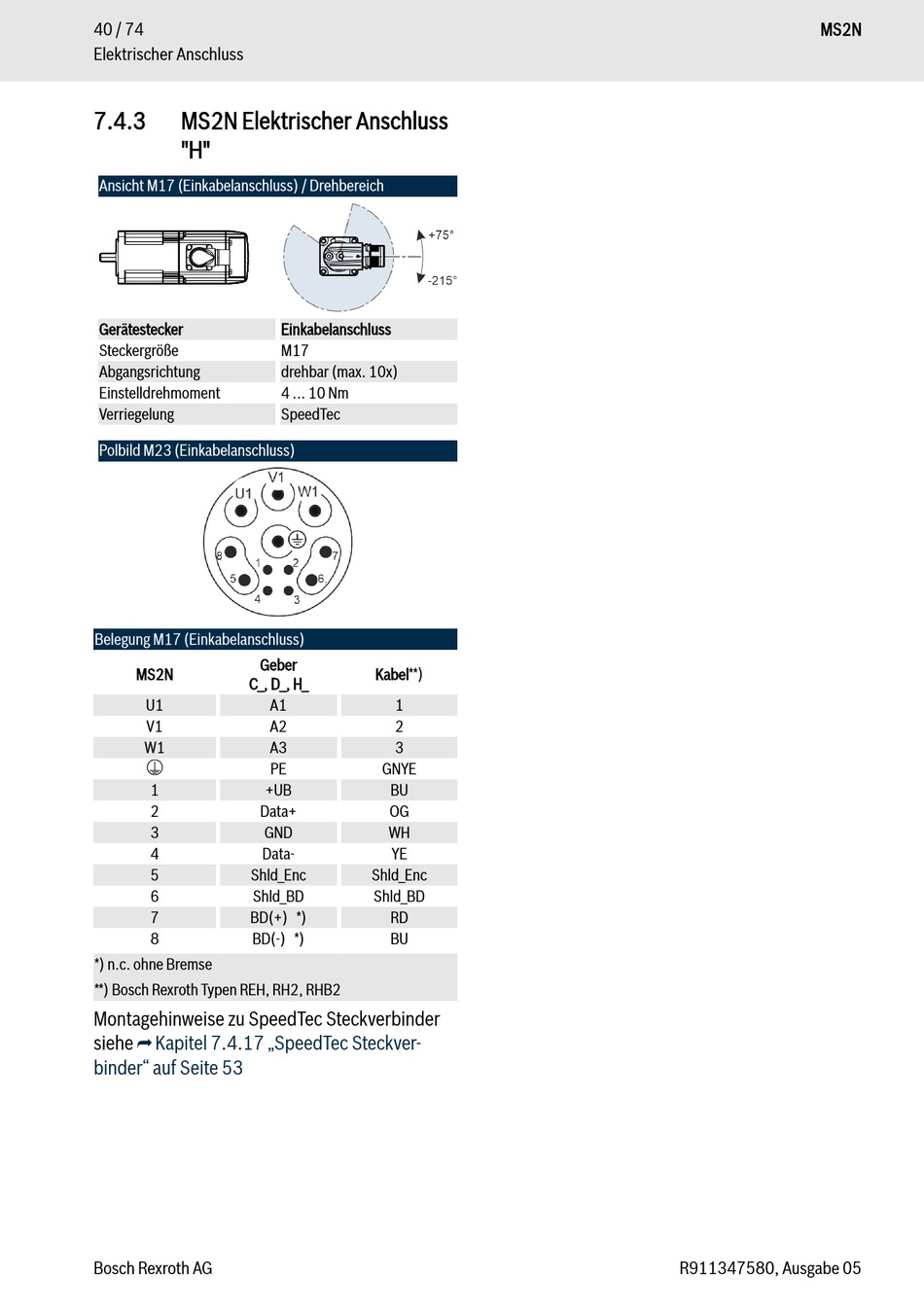

MS2N Elektrischer Anschluss
"H"
Ansicht M17 (Einkabelanschluss) / Drehbereich
Gerätestecker
Steckergröße
Abgangsrichtung
Einstelldrehmoment
Verriegelung
Polbild M23 (Einkabelanschluss)
Belegung M17 (Einkabelanschluss)
Geber
MS2N
C_, D_, H_
U1
V1
W1
1
+UB
2
Data+
3
GND
4
Data-
5
Shld_Enc
6
Shld_BD
7
BD(+) *)
8
BD(-) *)
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REH, RH2, RHB2
Montagehinweise zu SpeedTec Steckverbinder
siehe
⮫ Kapitel 7.4.17 „SpeedTec Steckver-
binder" auf Seite 53
Bosch Rexroth AG
Einkabelanschluss
M17
drehbar (max. 10x)
4 ... 10 Nm
SpeedTec
Kabel**)
A1
1
A2
2
A3
3
PE
GNYE
BU
OG
WH
YE
Shld_Enc
Shld_BD
RD
BU
MS2N
R911347580, Ausgabe 05
