MS2N

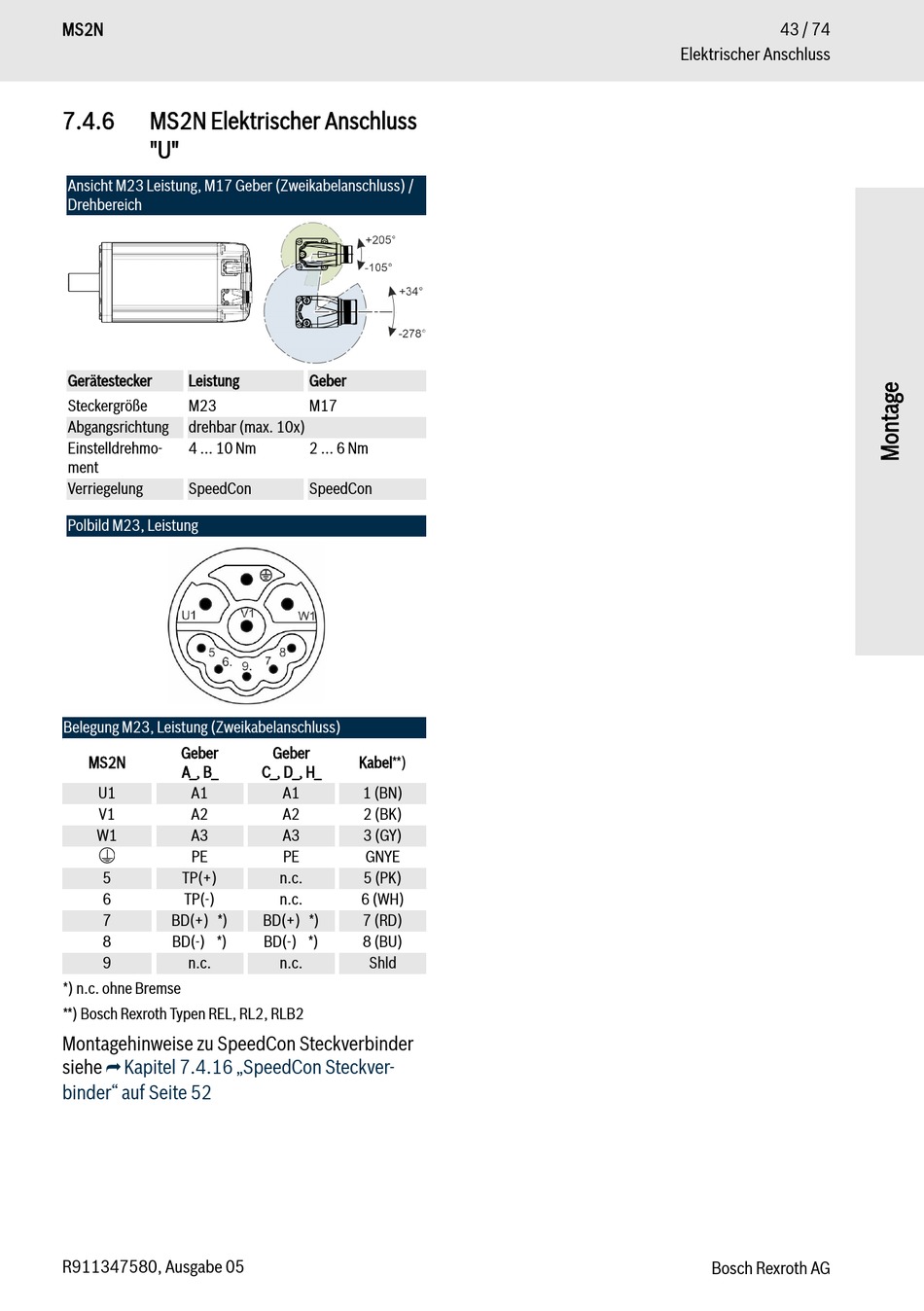

7.4.6 MS2N Elektrischer Anschluss
"U"
Ansicht M23 Leistung, M17 Geber (Zweikabelanschluss) /
Drehbereich
Gerätestecker Leistung
Steckergröße M23
Abgangsrichtung drehbar (max. 10x)
Einstelldrehmo- 4 ... 10 Nm
ment
Verriegelung SpeedCon
Polbild M23, Leistung
Belegung M23, Leistung (Zweikabelanschluss)
Geber
MS2N
A_, B_
U1 A1
V1 A2
W1 A3
PE
5 TP(+)
6 TP(-)
7 BD(+) *)
8 BD(-) *)
9 n.c.
*) n.c. ohne Bremse
**) Bosch Rexroth Typen REL, RL2, RLB2
Montagehinweise zu SpeedCon Steckverbinder
siehe ⮫ Kapitel 7.4.16 „SpeedCon Steckver-
binder" auf Seite 52
R911347580, Ausgabe 05
Geber
M17
2 ... 6 Nm
SpeedCon
Geber
Kabel**)
C_, D_, H_
A1 1 (BN)
A2 2 (BK)
A3 3 (GY)
PE GNYE
n.c. 5 (PK)
n.c. 6 (WH)
BD(+) *) 7 (RD)
BD(-) *) 8 (BU)
n.c. Shld
43 / 74
