MS2N
•
Uhren, Kreditkarten, Scheckkarten und Aus-
weise mit Magnetstreifen sowie alle ferro-
magnetischen Metallteile wie Eisen, Nickel
und Cobalt von den Permanentmagneten
fernhalten.
2.4.4
Schutz vor Verbrennungen
Verbrennungsgefahr durch heiße Motoroberflä-
chen!
•
Vermeiden Sie das Berühren von heißen
Motoroberflächen. Temperaturen über 60 °C
sind möglich.
•
Lassen Sie die Motoren nach dem Abschalten
ausreichend lange abkühlen, bevor Sie diese
berühren.
•
Temperaturempfindliche Bauteile dürfen die
Motoroberfläche nicht berühren. Achten
Sie auf ausreichenden Montageabstand der
Anschlusskabel und weiterer Komponenten.
2.4.5
Elektrostatisch gefährdete
Bauteile (EGB)
Die Motoren enthalten Bauteile, die einer elek-
trostatischen Gefährdung unterliegen. Diese
Bauteile, insbesondere die Temperatursensoren
der Motorwicklung, können bei unsachgemäßer
Handhabung leicht zerstört werden.
Vermeiden Sie z.B. direkte Berührung der
offenen Litzen oder Kontakte der Temperatursen-
soren ohne vorher elektrostatisch entladen oder
geerdet worden zu sein.
Hinweis: Treffen Sie vor dem Umgang mit
gefährdeten Bauteilen geeignete EGB-Schutz-
maßnahmen (z.B. EGB-Schutzkleidung, -arm-
band, leitfähiger Fußboden, geerdete Schränke
und Arbeitsflächen) um eine Beschädigung zu
vermeiden.
3
Lieferumfang
Im Lieferumfang eines MS2N Synchron-Servo-
motor sind enthalten:
R911347580, Ausgabe 05
•
Motor in Originalverpackung
•
Zusätzliches Typenschild
•
Sicherheits- und Gebrauchsanleitung
•
Schutzabdeckungen für Abtriebswelle,
Steckanschlüsse und Kühlmittelanschlüsse
bei Wassergekühlten Motoren
•
Optionales Anschlusszubehör bei Motoren
mit Klemmenkasten
•
Begleitpapiere
Überprüfen Sie bei Lieferung sofort, ob die gelie-
ferten Komponenten mit dem Lieferschein über-
einstimmen. Bei Lieferung festgestellte Beschä-
digungen an Verpackung und Ware ist dem
Transportunternehmen umgehend mitzuteilen.
Die Inbetriebnahme von schadhaften Produkten
ist untersagt.
4
Identifikation
4.1
Typenschild
Das Typenschild enthält alle wesentlichen Pro-
duktdaten.

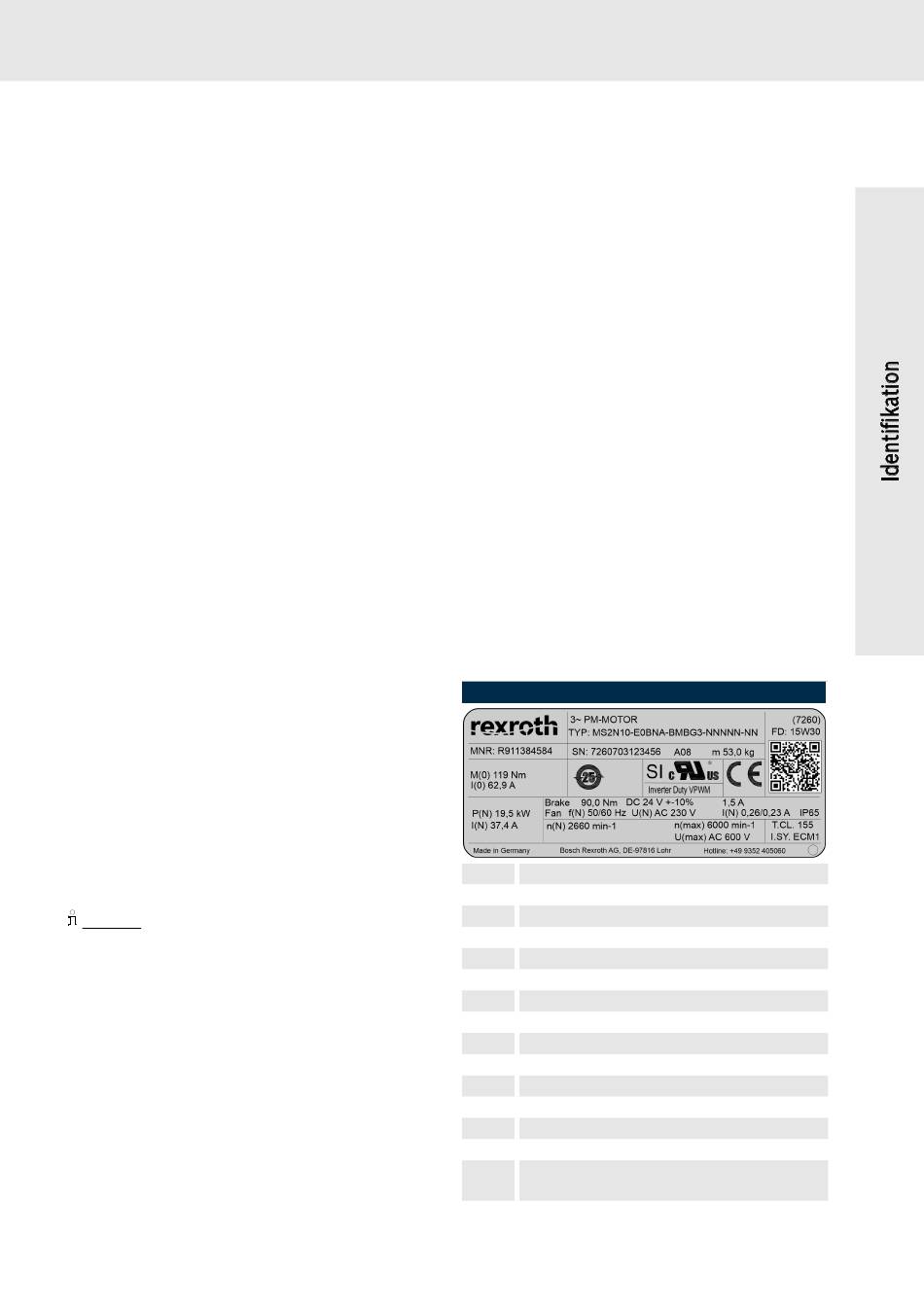

Typenschild (Beispiel)
TYP
Produkttypenschlüssel
SN
Seriennummer
FD
Fertigungsdatum
P(N)
Bemessungsleistung - 100K
I(N)
Bemessungsstrom - 100K
M(0)
Stillstandsdrehmoment - 100K
I(0)
Stillstandsstrom - 100 K
Brake
Technische Daten Haltebremse (optional)
n(max) Maximaldrehzahl
U(max) Maximalspannung UL
IP
Schutzart IPxx
m
Masse
T.CL.
Thermische Klasse
I.SY.
Kennzeichnung Isolationssystem
SI
Einsatz in Systemen für "Integrierte Sicherheits-
technik" vorbereitet
15 / 74
Typenschild
