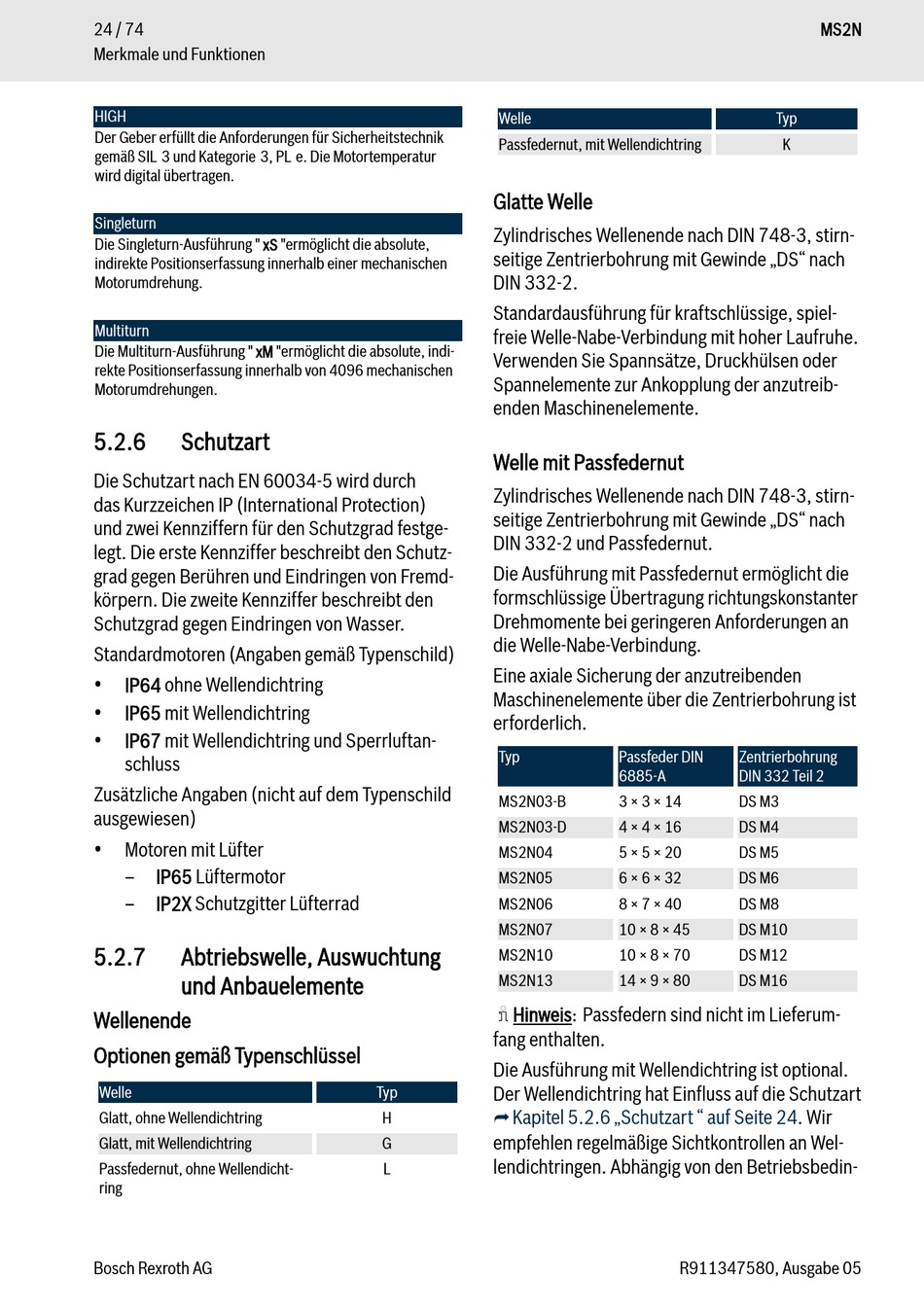

24 / 74
Merkmale und Funktionen
HIGH
Der Geber erfüllt die Anforderungen für Sicherheitstechnik
gemäß SIL 3 und Kategorie 3, PL e. Die Motortemperatur
wird digital übertragen.
Singleturn
Die Singleturn-Ausführung " xS "ermöglicht die absolute,
indirekte Positionserfassung innerhalb einer mechanischen
Motorumdrehung.
Multiturn
Die Multiturn-Ausführung " xM "ermöglicht die absolute, indi-
rekte Positionserfassung innerhalb von 4096 mechanischen
Motorumdrehungen.
5.2.6

Schutzart

Die Schutzart nach EN 60034-5 wird durch
das Kurzzeichen IP (International Protection)
und zwei Kennziffern für den Schutzgrad festge-
legt. Die erste Kennziffer beschreibt den Schutz-
grad gegen Berühren und Eindringen von Fremd-
körpern. Die zweite Kennziffer beschreibt den
Schutzgrad gegen Eindringen von Wasser.
Standardmotoren (Angaben gemäß Typenschild)
•
IP64 ohne Wellendichtring
•
IP65 mit Wellendichtring
•
IP67 mit Wellendichtring und Sperrluftan-
schluss
Zusätzliche Angaben (nicht auf dem Typenschild
ausgewiesen)
•
Motoren mit Lüfter
–
IP65 Lüftermotor
–
IP2X Schutzgitter Lüfterrad
5.2.7 Abtriebswelle, Auswuchtung
und Anbauelemente
Wellenende
Optionen gemäß Typenschlüssel
Welle
Glatt, ohne Wellendichtring
Glatt, mit Wellendichtring
Passfedernut, ohne Wellendicht-
ring
Bosch Rexroth AG
Welle
Passfedernut, mit Wellendichtring
Glatte Welle
Zylindrisches Wellenende nach DIN 748-3, stirn-
seitige Zentrierbohrung mit Gewinde „DS" nach
DIN 332-2.
Standardausführung für kraftschlüssige, spiel-
freie Welle-Nabe-Verbindung mit hoher Laufruhe.
Verwenden Sie Spannsätze, Druckhülsen oder
Spannelemente zur Ankopplung der anzutreib-
enden Maschinenelemente.
Welle mit Passfedernut
Zylindrisches Wellenende nach DIN 748-3, stirn-
seitige Zentrierbohrung mit Gewinde „DS" nach
DIN 332-2 und Passfedernut.
Die Ausführung mit Passfedernut ermöglicht die
formschlüssige Übertragung richtungskonstanter
Drehmomente bei geringeren Anforderungen an
die Welle-Nabe-Verbindung.
Eine axiale Sicherung der anzutreibenden
Maschinenelemente über die Zentrierbohrung ist
erforderlich.
Typ
MS2N03-B
MS2N03-D
MS2N04
MS2N05
MS2N06
MS2N07
MS2N10
MS2N13
Hinweis: Passfedern sind nicht im Lieferum-
fang enthalten.
Die Ausführung mit Wellendichtring ist optional.
Der Wellendichtring hat Einfluss auf die Schutzart
Typ
⮫ Kapitel 5.2.6 „Schutzart " auf Seite
H
empfehlen regelmäßige Sichtkontrollen an Wel-
G
lendichtringen. Abhängig von den Betriebsbedin-
L
Typ
K
Passfeder DIN Zentrierbohrung
6885-A DIN 332 Teil 2
3 × 3 × 14 DS M3
4 × 4 × 16 DS M4
5 × 5 × 20 DS M5
6 × 6 × 32 DS M6
8 × 7 × 40 DS M8
10 × 8 × 45 DS M10
10 × 8 × 70 DS M12
14 × 9 × 80 DS M16
24. Wir
R911347580, Ausgabe 05
MS2N
