Anschluss Wasserkühlung
•
Stellen Sie eine sichere Schutzleiterverbin-
dung her.
•
Alle Öffnungen nach Anschluss verschließen.
7.5
Anschluss Wasserkühlung
Installationsmaterial wie Schläuche und Befesti-
gungsschellen gehören nicht zum Lieferumfang.
Wählen Sie den Versorgungsschlauch mit kor-
rektem Innendurchmesser.

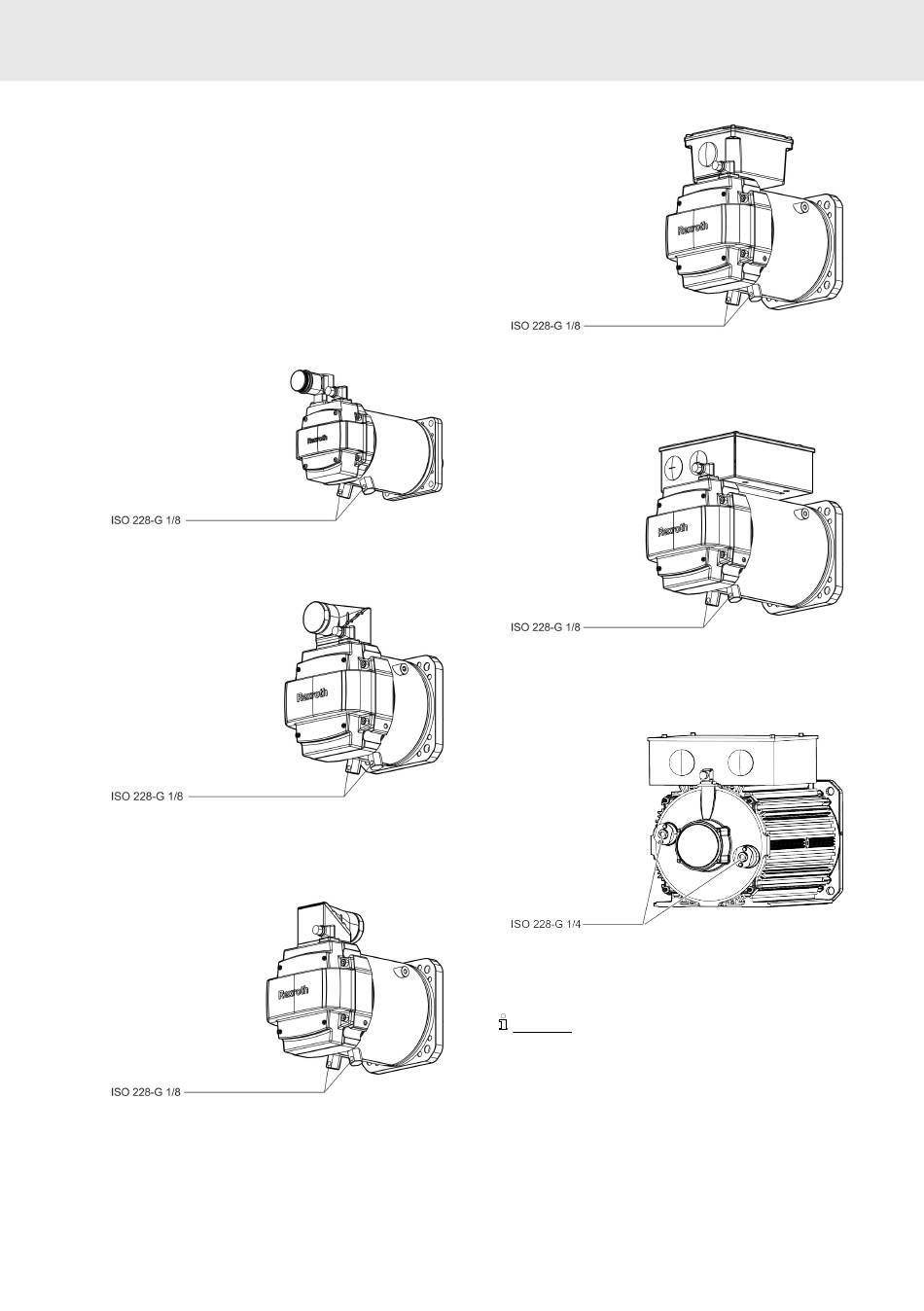

Abb. 24: Kühlmittelanschluss MS2N07
Abb. 25: Kühlmittelanschluss MS2N10-____L-
__B__
Abb. 26: Kühlmittelanschluss MS2N10-____L-
__A__
Bosch Rexroth AG
Abb. 27: Kühlmittelanschluss MS2N10-____L-
__T__
Abb. 28: Kühlmittelanschluss MS2N10-____L-
__C__
Abb. 29: Kühlmittelanschluss MS2N13-____L-
__E__
Hinweis: Die Zuordnung von Zulauf (IN)
und Ablauf (OUT) kann beliebig vorgenommen
werden und hat keinen Einfluss auf die Leistungs-
daten des Motors.
MS2N
R911347580, Ausgabe 05
