50 / 74
Elektrischer Anschluss

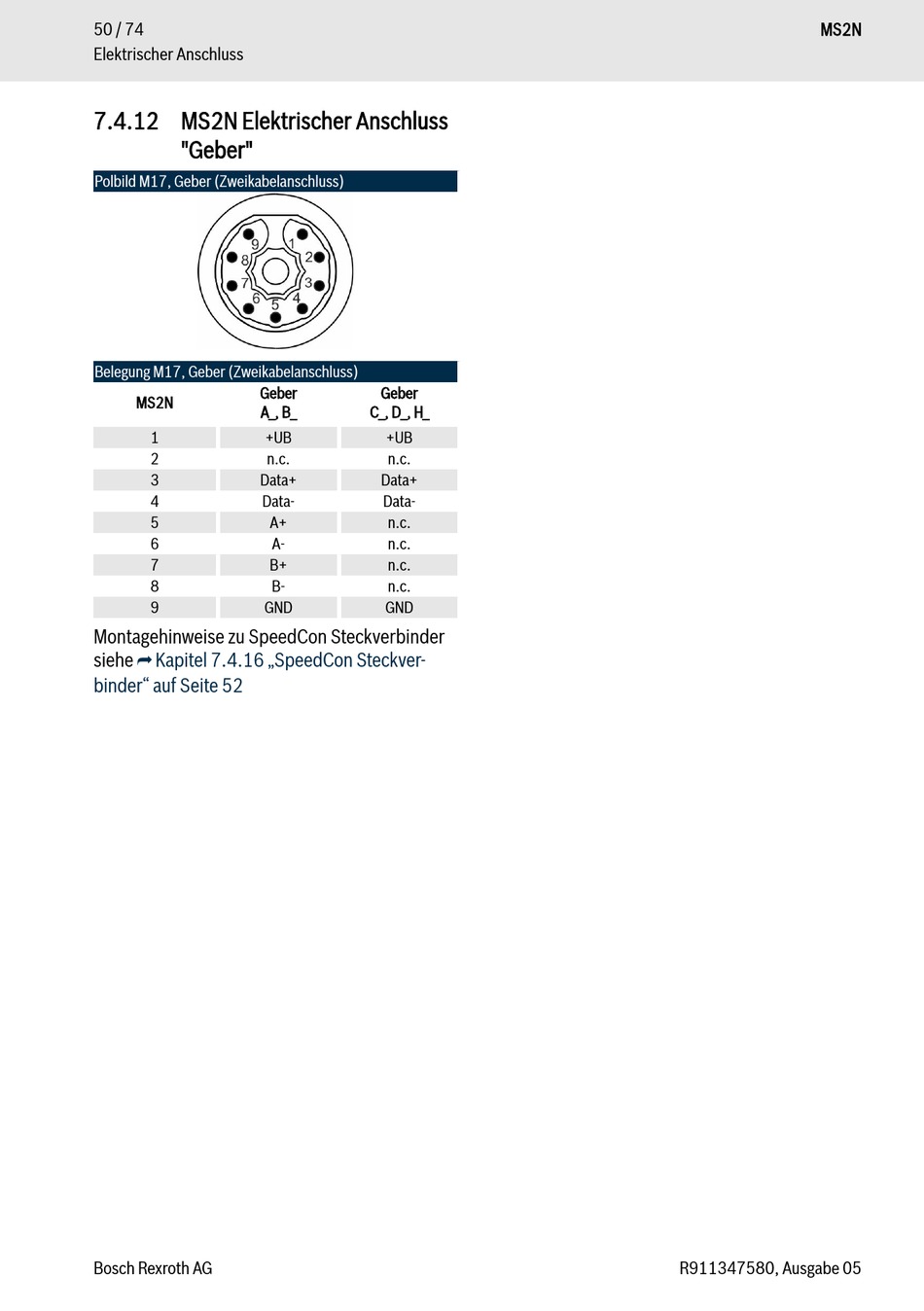

7.4.12 MS2N Elektrischer Anschluss
"Geber"
Polbild M17, Geber (Zweikabelanschluss)
Belegung M17, Geber (Zweikabelanschluss)
Geber
MS2N
A_, B_
1
+UB
2
n.c.
3
Data+
4
Data-
5
6
7
8
9
GND
Montagehinweise zu SpeedCon Steckverbinder
siehe
⮫ Kapitel 7.4.16 „SpeedCon Steckver-
binder" auf Seite 52
Bosch Rexroth AG
Geber
C_, D_, H_
+UB
n.c.
Data+
Data-
A+
n.c.
A-
n.c.
B+
n.c.
B-
n.c.
GND
MS2N
R911347580, Ausgabe 05
